6. Приложение 1. Настройка firewall (Iptables)

Утилита iptables представляет собой межсетевой экран для операционных систем Linux.

Настройка iptables производится в командной строке, с помощью правил iptables можно разрешать или блокировать прохождение трафика.

Для выполнения настройки межсетевого экрана необходимо создать конфигурационный файл iptables.conf в папке etc/:

/etc/iptables.conf

Далее, необходимо скопировать в файл следующие настройки:

*filter
:INPUT ACCEPT [0:0]
:FORWARD DROP [0:0]
:OUTPUT ACCEPT [0:0]
:FILTERS - [0:0]
:DOCKER-USER - [0:0]

-F INPUT
-F DOCKER-USER
-F FILTERS

-A INPUT -i lo -j ACCEPT
-A INPUT -p icmp --icmp-type any -j ACCEPT
-A INPUT -j FILTERS

-A DOCKER-USER -o docker0 -j FILTERS

-A FILTERS -m state --state ESTABLISHED,RELATED -j ACCEPT
-A FILTERS -m state --state NEW -m tcp -p tcp --dport 22 -j ACCEPT
-A FILTERS -m state --state NEW -m tcp -p tcp --dport 3000 -j ACCEPT
-A FILTERS -m state --state NEW -m tcp -p tcp --dport 8080 -j ACCEPT
-A FILTERS -m state --state NEW -m tcp -p tcp --dport 9000 -j ACCEPT
-A FILTERS -j REJECT --reject-with icmp-host-prohibited

COMMIT

Выполнить команду:

iptables-restore -n /etc/iptables.conf

Создать файл:

/etc/systemd/system/iptables.service

Сохранить в файл:

[Unit]
Description=Restore iptables firewall rules
Before=network-pre.target

[Service]
Type=oneshot
ExecStart=/sbin/iptables-restore -n /etc/iptables.conf

[Install]
WantedBy=multi-user.target

Включить iptables, для этого выполнить команду:

sudo systemctl enable --now iptables

или выполнить следующие две команды:

sudo systemctl enable iptables
sudo systemctl start iptables

После обновления правил в файле /etc/iptables.conf, выполнить следующую команду:

sudo systemctl restart iptables

7. Приложение 2. Просмотр выполнения загрузки данных в программу

В данном приложении описан порядок проверки загрузки данных в программу, а также необходимые настройки для подключения к базе данных программы.

7.1. Настройка подключения к базе данных

Для подключения к базе данных программы необходимо выполнить следующие действия:

получить у системного программиста учетные записи для доступа к базе данных (название БД, логин и пароль пользователя БД);
установить и настроить программу DBeaver (менеджер баз данных);
установить и настроить JDBC-драйвер для работы с базой данных программы;
выполнить проверку подключения к базе данных.

7.1.1. Установка программы DBeaver

DBeaver — это бесплатное программное обеспечение с открытым исходным кодом для управления базами данных (БД). Для взаимодействия с реляционными БД в программе используется программный интерфейс JDBC (через JDBC-драйвер).

С помощью программы DBeaver оператор может выполнить следующие действия:

настроить доступ и подключится к БД;
проверить работоспособность БД.

Для установки DBeaver скачайте дистрибутив программы с официального сайта https://dbeaver.io/download/.

Внимание

Необходимо выбрать дистрибутив программы для операционной системы, которая установлена на вашем компьютере.

7.1.1.1. Установка DBeaver для ОС Linux

(В данном разделе описан процесс установки DBeaver, в операционную систему Linux Ubuntu, версия 20.04).

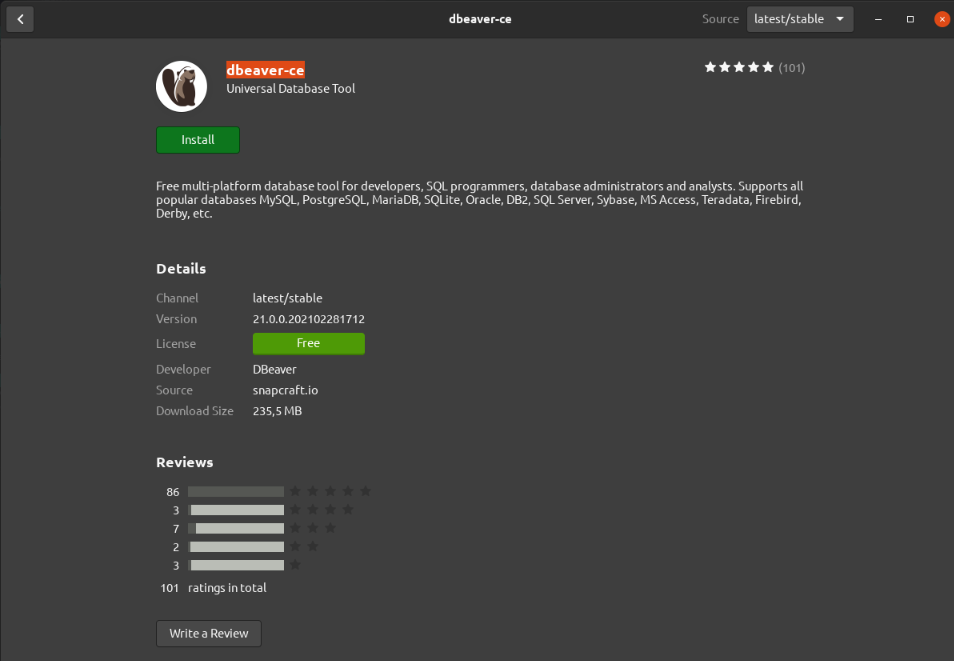

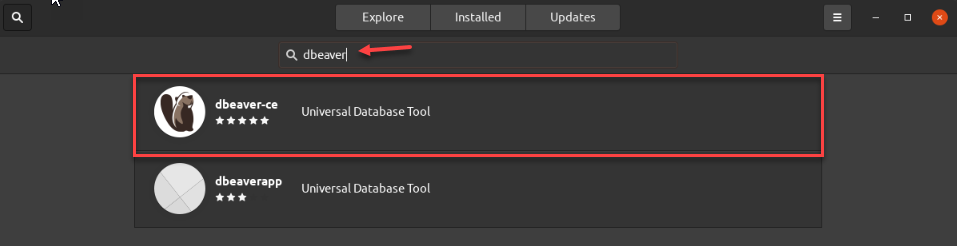

В строке поиска Ubuntu Software введите название программы DBeaver (см. Рисунок - 7.1).

В предложенном списке (см.рис. выше) выберите программу DBeaver.
Запустите установку программы, для этого нажмите кнопку «Install» (см. Рисунок - 7.2).

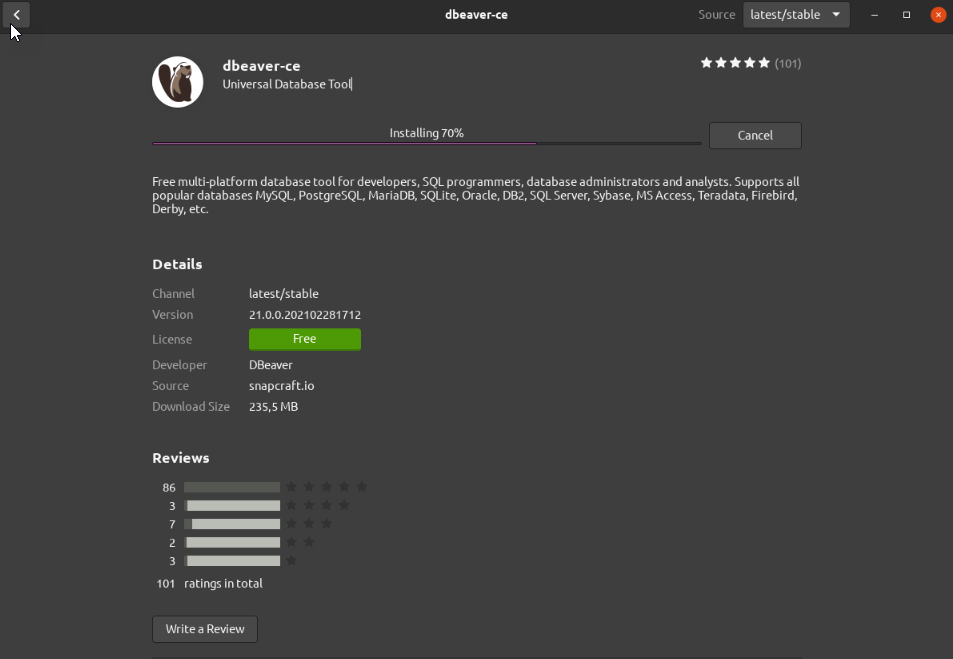

Дождитесь окончания процесса копирования файлов (см. Рисунок - 7.3).

Рисунок - 7.3 Процесс копирования файлов программы

После завершения копирования файлов на экране монитора отобразится окно с сообщением об успешной установке программы (см. Рисунок - 7.4).

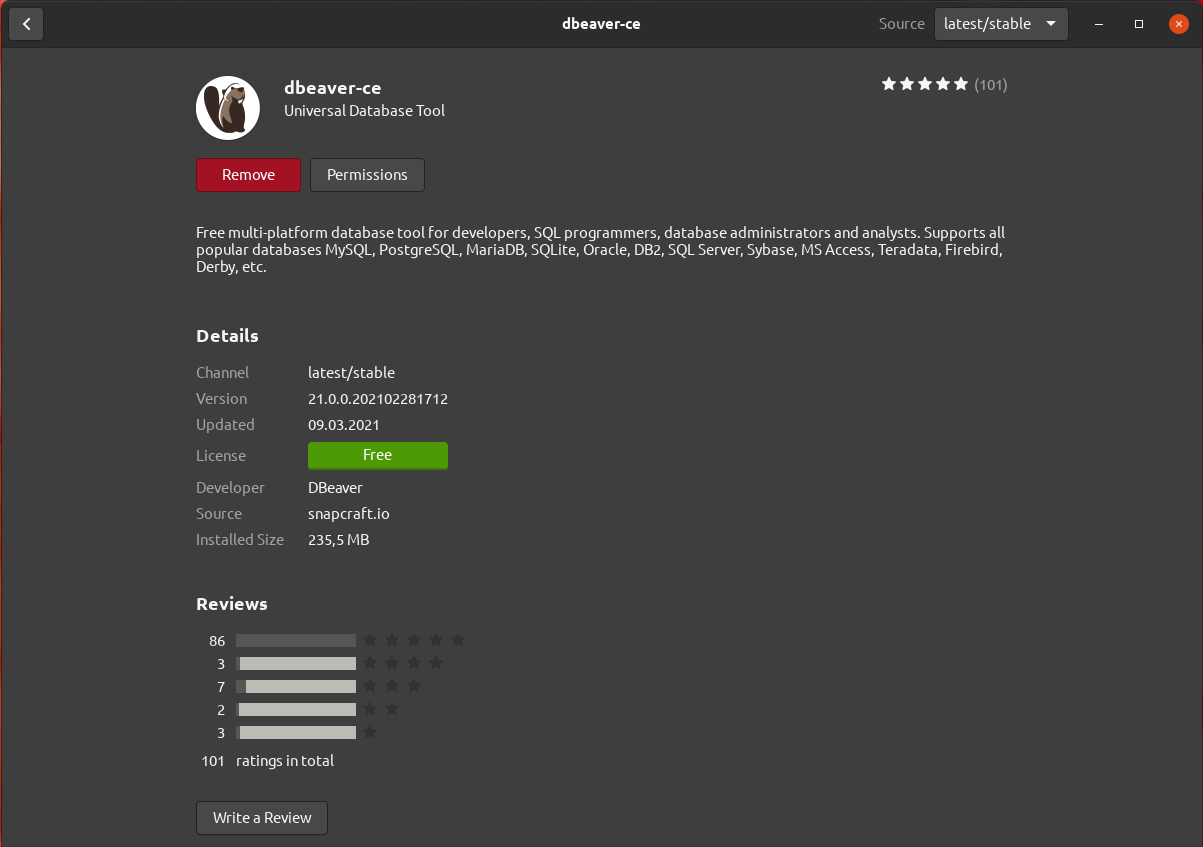

Рисунок - 7.4 Завершение установки программы

7.1.1.2. Установка DBeaver для ОС Windows

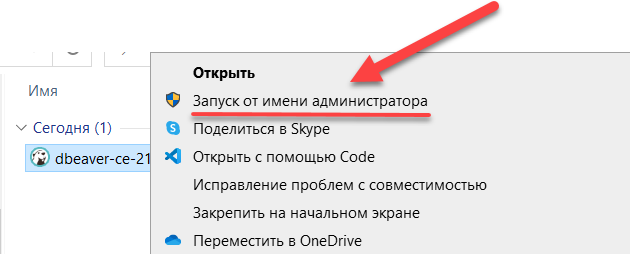

Запустите установочный файл от имени администратора (см. Рисунок - 7.5).

Рисунок - 7.5 Запуск установочного файла от имени администратора

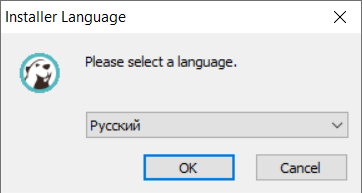

В открывшемся окне (см. Рисунок - 7.6) выберите язык установки.

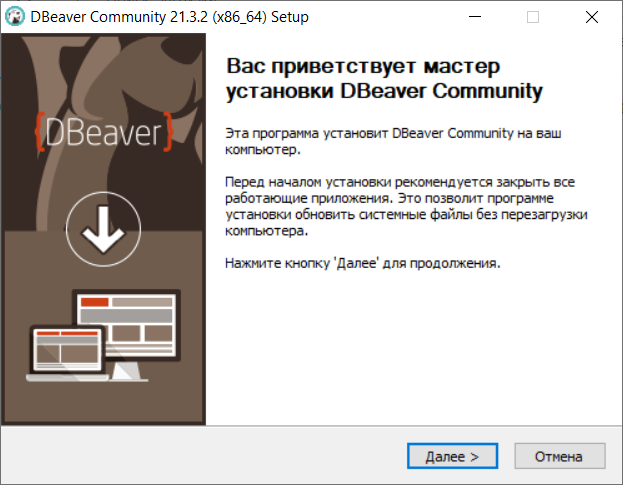

В окне «Мастер установки DBeaver Community» нажмите кнопку «Далее» (см. Рисунок - 7.7).

Рисунок - 7.7 Окно «Мастер установки DBeaver Community»

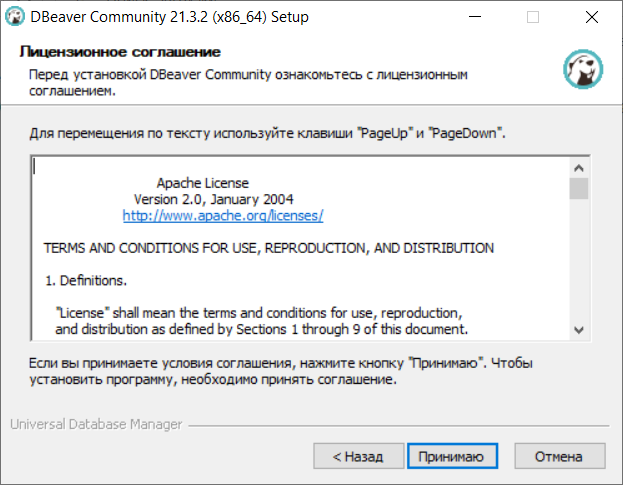

В открывшемся окне «Лицензионное соглашение» нажмите кнопку «Принимаю» (см. Рисунок - 7.8).

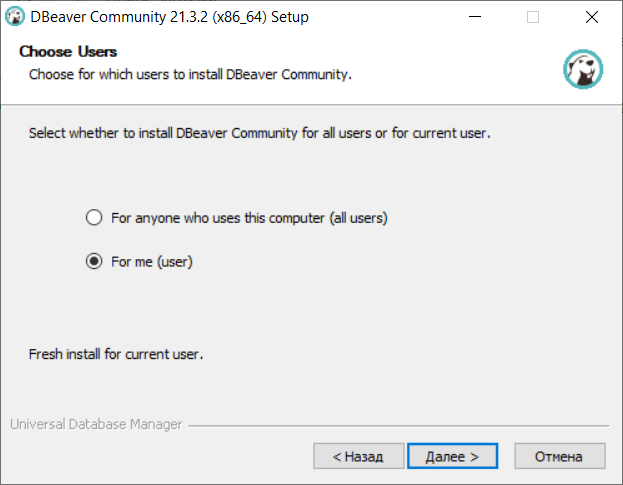

В окне «Выбор пользователя» выберите пользователей компьютера, которым будет доступна программа и нажмите кнопку «Далее» (см. Рисунок - 7.9).

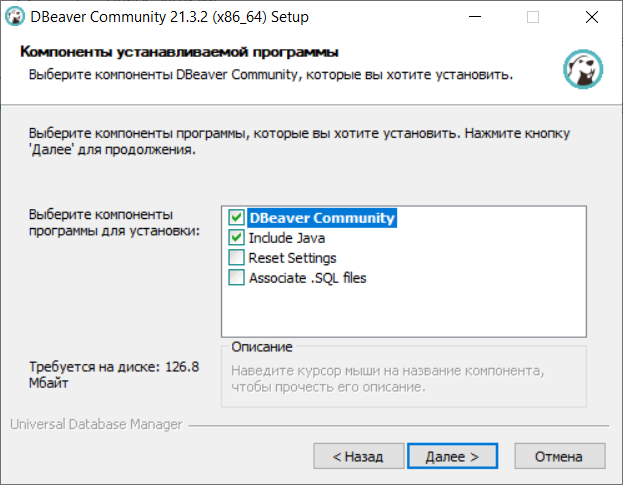

В окне «Компоненты устанавливаемой программы» выберите компоненты программы, которые требуется установить (см. Рисунок - 7.10) и нажмите кнопку «Далее».

Рисунок - 7.10 Выбор компонентов программы для установки

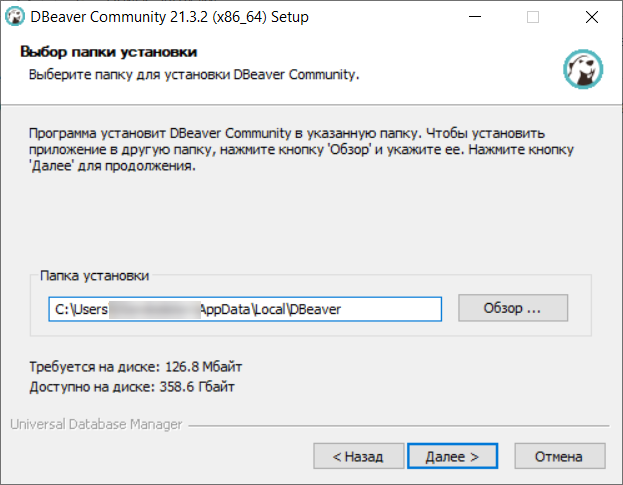

В открывшемся окне «Выбор папки установки» вы можете выбрать папку установки или оставить путь к папке установки по умолчанию. Чтобы изменить папку установки нажмите кнопку «Обзор» и выберите требуемую папку. Для продолжения установки нажмите кнопку «Далее» (см. Рисунок - 7.11).

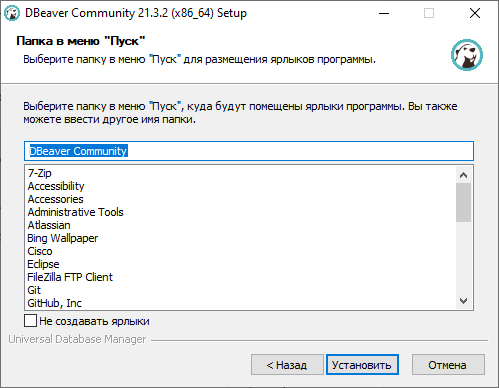

В окне «Папка в меню «Пуск» выберите папку, в которую будет помещен ярлык программы или установите маркер в поле «Не создавать ярлыки», в этом случае ярлык программы не будет создан (см. Рисунок - 7.12). Нажмите кнопку «Установить» для продолжения процесса установки.

Рисунок - 7.12 Выбор папки в меню «Пуск»

В окне «Копирование файлов» будет отображен процесс копирования установочных файлов программы (см. Рисунок - 7.13).

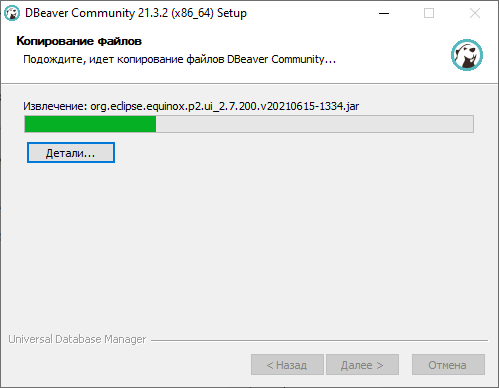

Рисунок - 7.13 Копирование файлов программы

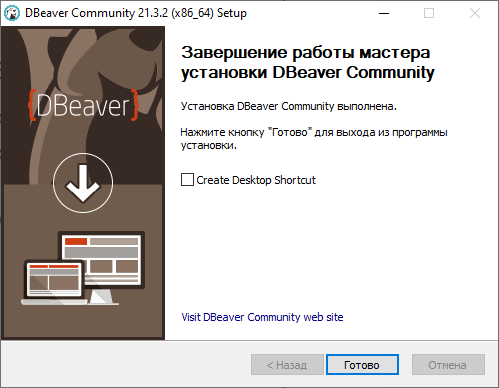

Дождитесь окончания процесса копирования файлов. После завершения процесса установки на экране монитора отобразится окно «Завершение работы мастера установки» (см. Рисунок - 7.14). Нажмите кнопку «Готово».

Рисунок - 7.14 Завершение работы мастера установки

7.1.2. Установка и настройка JDBC-драйвера

Для дальнейшей работы c программой оператору необходимо настроить подключение к базам данных программы. Для этого необходимо установить и настроить JDBC-драйвер.

Дистрибутив с актуальной версией JDBC-драйвер находится в установочном пакете с программой.

7.1.2.1. Установка и настройка JDBC-драйвера для ОС Windows

Чтобы установить JDBC-драйвер и настроить подключение к базам данных в программе Dbeaver, работающей под операционной системой Windows, выполните следующие действия:

Откройте программу Dbeaver.

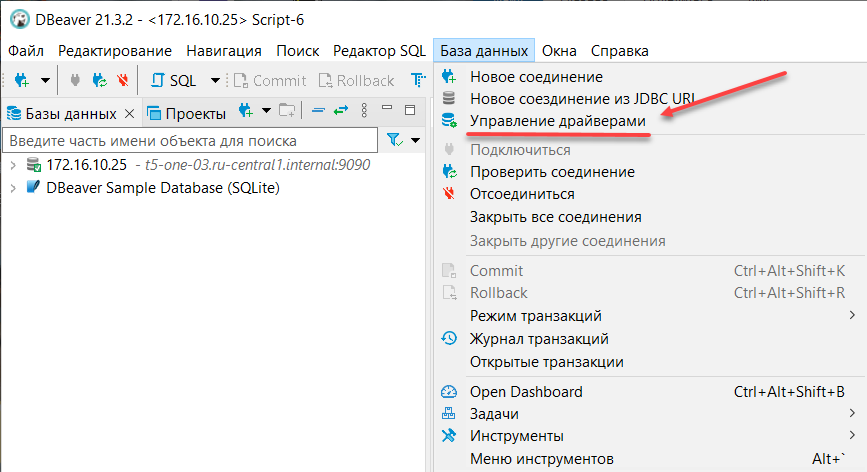

В главном меню программы выберите «Базы данных» и нажмите пункт «Управление драйверами» (см. Рисунок - 7.15).

В открывшемся окне «Менеджер драйверов» нажмите кнопку «Новый» (см. Рисунок - 7.16).

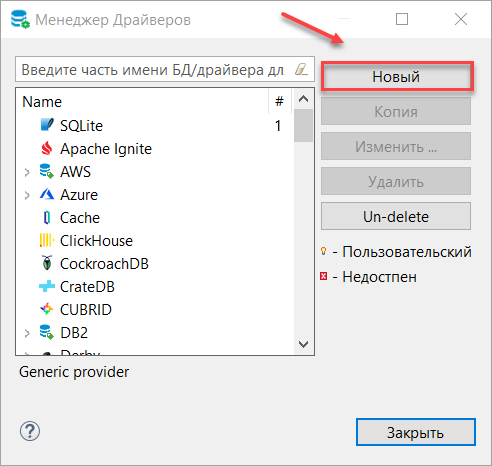

Рисунок - 7.16 Окно «Менеджер драйверов»

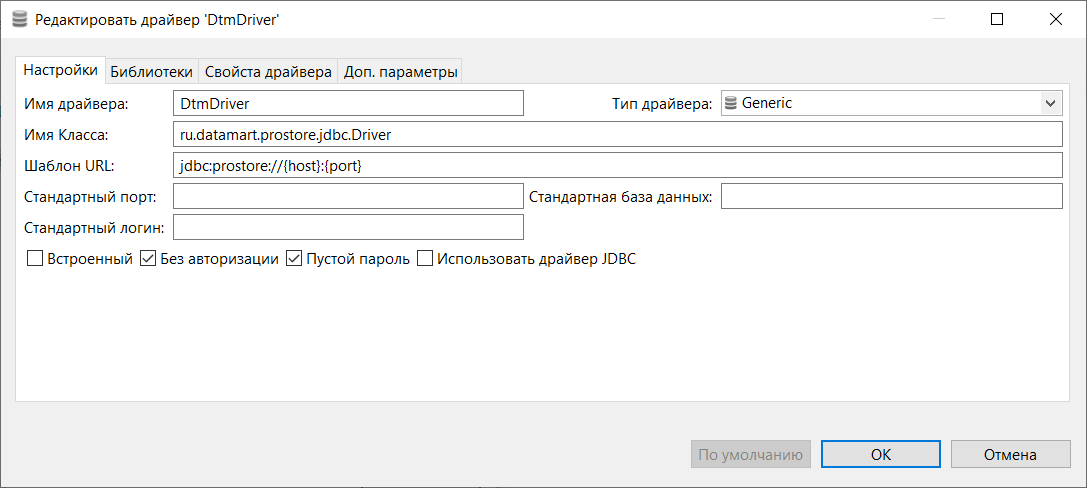

В открывшемся окне «Создать драйвер» (см. Рисунок - 7.17) заполните следующую информацию:

Имя драйвера: DtmDriver;
Имя класса: ru.datamart.prostore.jdbc.Driver;
Шаблон URL: jdbc:prostore://{host}:{port}.

Установите маркер в поле «Без авторизации» и «Пустой пароль».

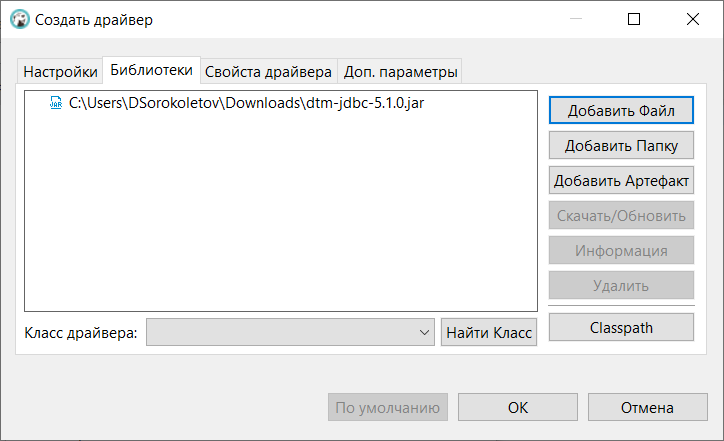

Перейдите на вкладку «Библиотека» (см. Рисунок - 7.18), нажмите кнопку «Добавить файл» и укажите путь к jar-файлу JDBC-драйвера.

Нажмите кнопку Ок.

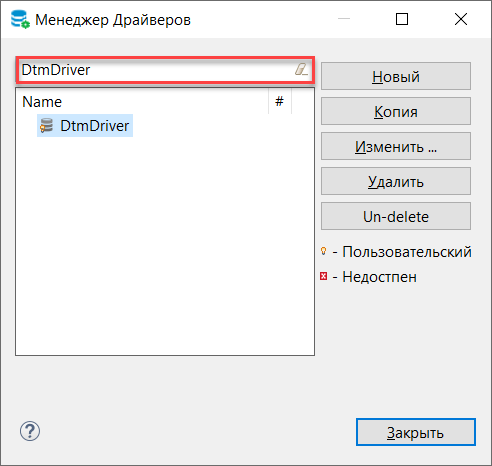

Проверьте, что драйвер был добавлен в программу. Для этого откройте окно «Менеджер драйверов» (База данных > Управление драйверами) и в поисковой строке введите название драйвера – DtmDriver (см. Рисунок - 7.19).

Рисунок - 7.19 Поиск DtmDriver в Менеджере драйверов

7.1.2.2. Подключение к базе данных

Для подключения к базам данных через JDBC-драйвер, выполните следующие действия:

Откройте Dbeaver.
В главном меню программы выберите пункт База данных > Новое соединение.

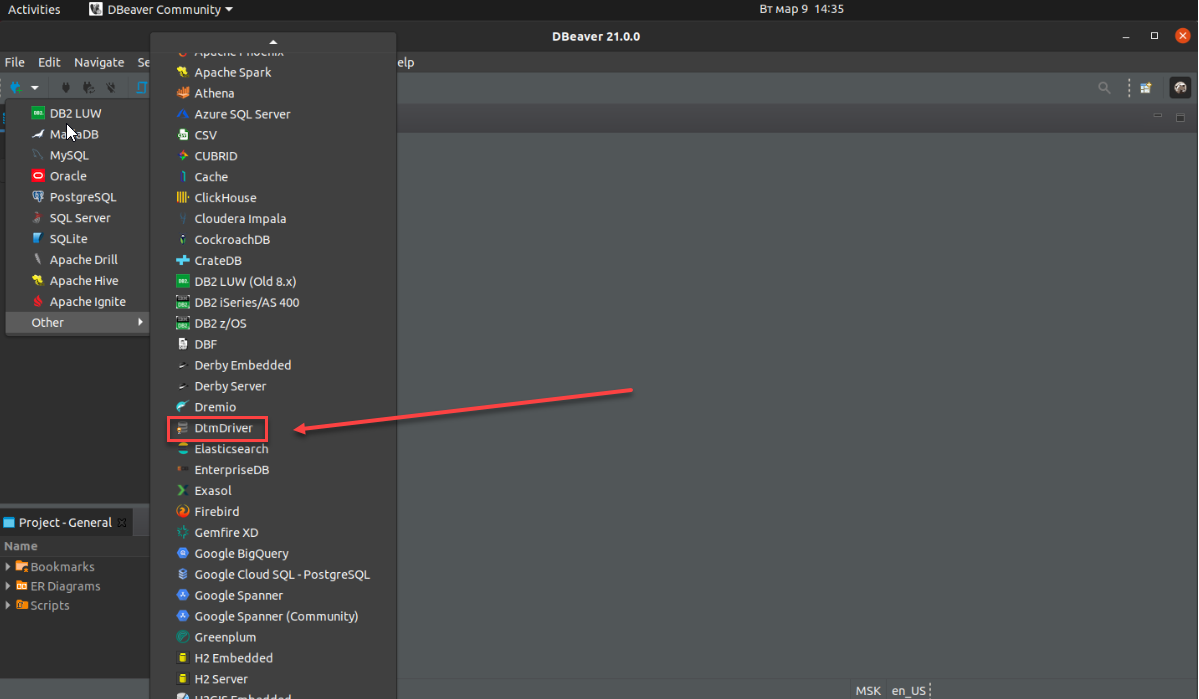

В окне «Создать соединение» в поисковой строке введите dtmdriver (см. Рисунок - 7.20).

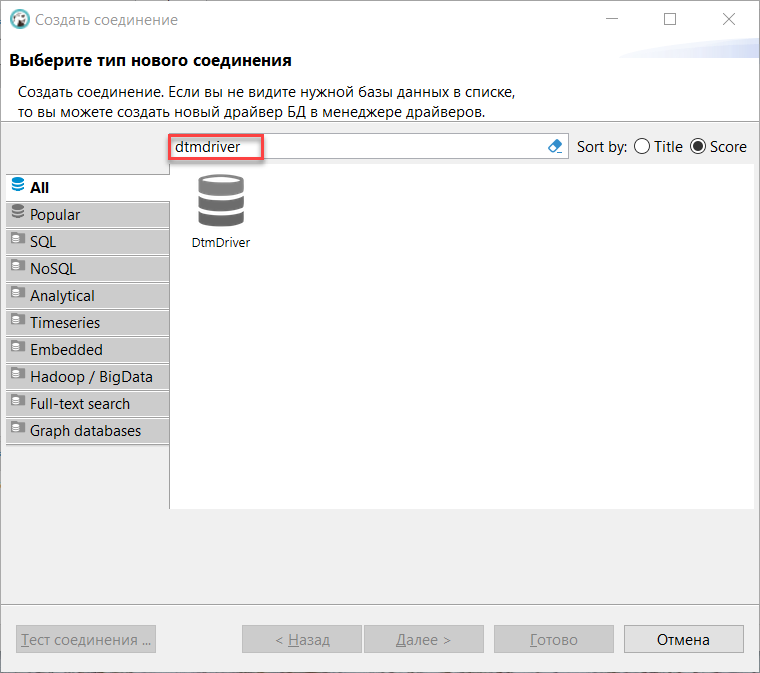

Рисунок - 7.20 Установка нового соединения с базой данных

Выберите DtmDriver и нажмите кнопку «Далее».

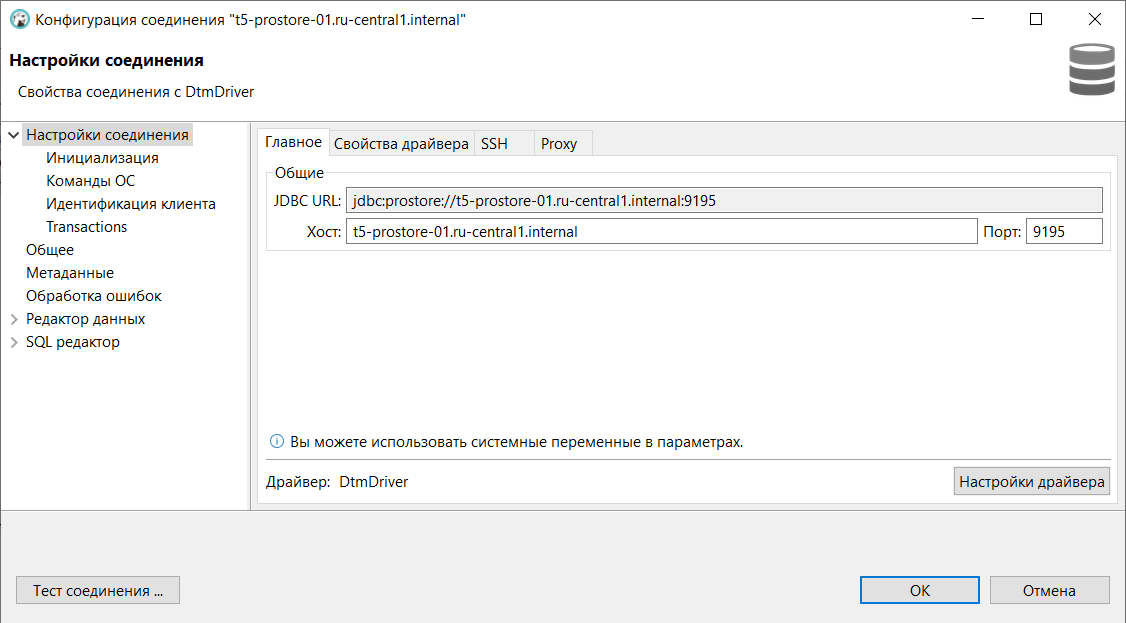

В окне «Настройка соединения» (см. Рисунок - 7.21) заполните следующие поля:

Хост - DNS-name или IP адрес сервера базы данных. Например, 172.16.0.17.
Порт - порт для сервера базы данных, например, 9090.

В результате выполненных действий, в поле «JDBC URL» будет отображено следующее значение jdbc:prostore://172.16.0.17:9090 (см. рис. ниже).

Нажмите кнопку «Тест соединения» для проверки подключения.

В случае успешного подключение отобразится сообщение о корректном подключении (см. Рисунок - 7.22).

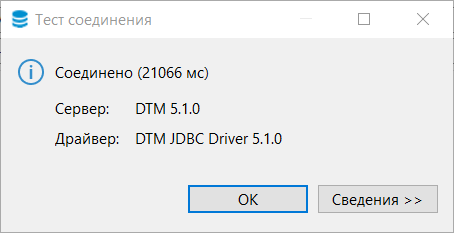

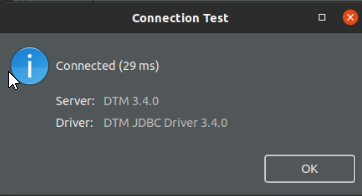

Рисунок - 7.22 Сообщение об успешном подключении к БД

Закройте окно проверки соединения, для этого нажмите кнопку «ОК».
В окне «Настройка базового соединения» нажмите кнопку «Готово».

7.1.2.3. Установка и настройка драйвера JDBC-драйвер для ОС Linux

В данном разделе описан процесс установки драйвера в Dbeaver, работающий под управлением операционной системы Linux Ubuntu, версия 20.04.

Чтобы установить драйвер и настроить подключение к базам данных, выполните следующие действия:

Откройте программу Dbeaver.

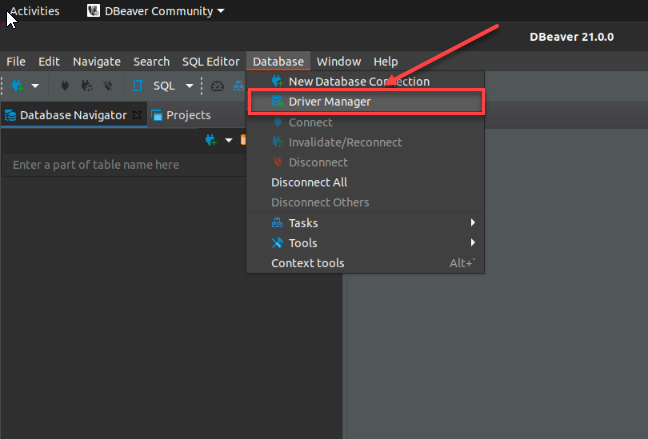

В главном меню программы выберите «Database» и нажмите пункт «Driver Manager» (см. Рисунок - 7.23).

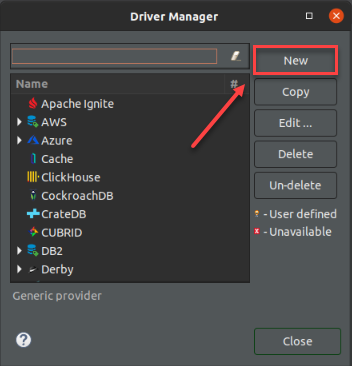

В открывшемся окне «Driver Manager» нажмите кнопку «New» (см. Рисунок - 7.24).

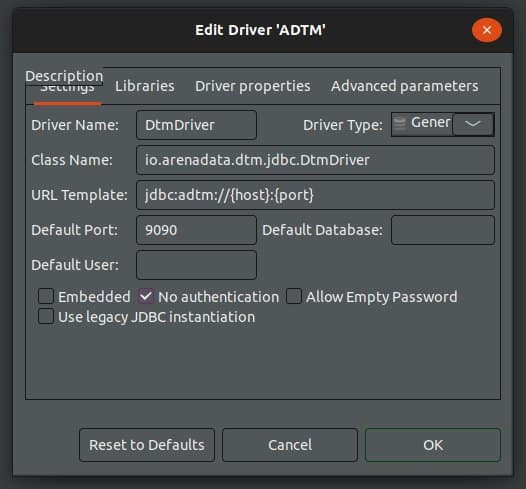

В открывшемся окне «Create new driver» (см. Рисунок - 7.25) заполните следующую информацию:

Driver Name: DtmDriver;
Class Name: ru.datamart.prostore.jdbc.Driver;
URL Template: jdbc:prostore://{host}:{port}.

Рисунок - 7.25 Окно «Create new driver»

Установите маркер в поле «No authentication» и «Allow Empty Password».
Во вкладке «Libraries» укажите путь к jar-файлу с JDBC-драйвер.
Нажмите кнопку «Ок».

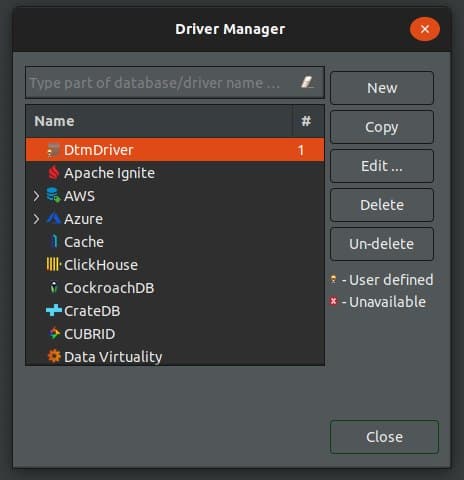

Проверьте, что драйвер был добавлен в программу. Для этого в окне «Driver Manager» в поисковой строке введите название драйвера – DtmDriver (см. Рисунок - 7.26).

Рисунок - 7.26 Окно «Поиск DtmDriver в Driver Manager»

7.1.2.4. Подключение к базе данных

Для подключения к базам данных через JDBC-драйвер, выполните следующие действия:

Откройте программу Dbeaver.
В главном меню программы выберите пункт Database > Connect to a Database.

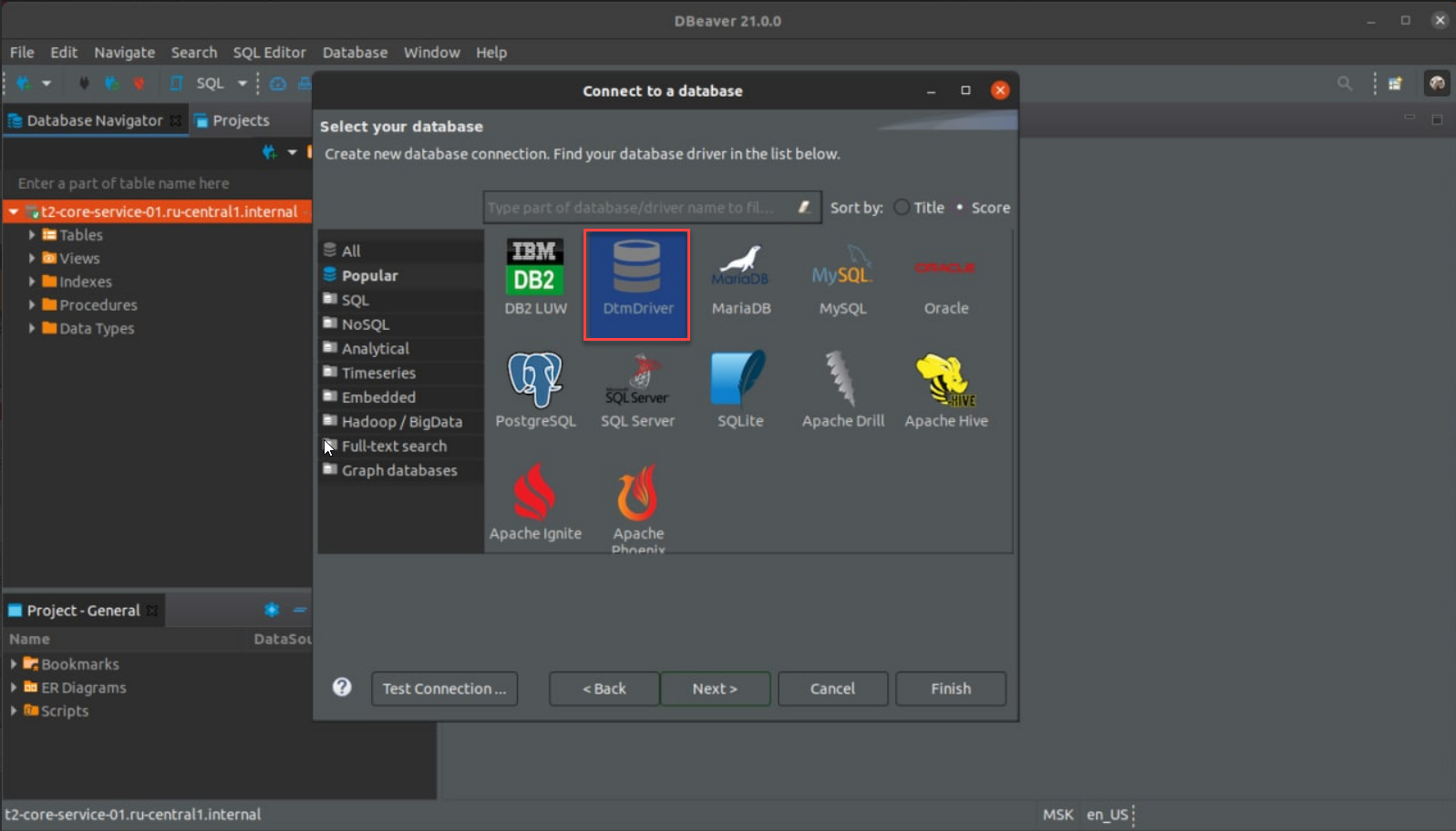

В окне «Connect to a Database» в поисковой строке введите dtmdriver (см. Рисунок - 7.27).

Рисунок - 7.27 Окно Поиск DtmDriver при создании нового подключения

Выберите DtmDriver (см. Рисунок - 7.28).

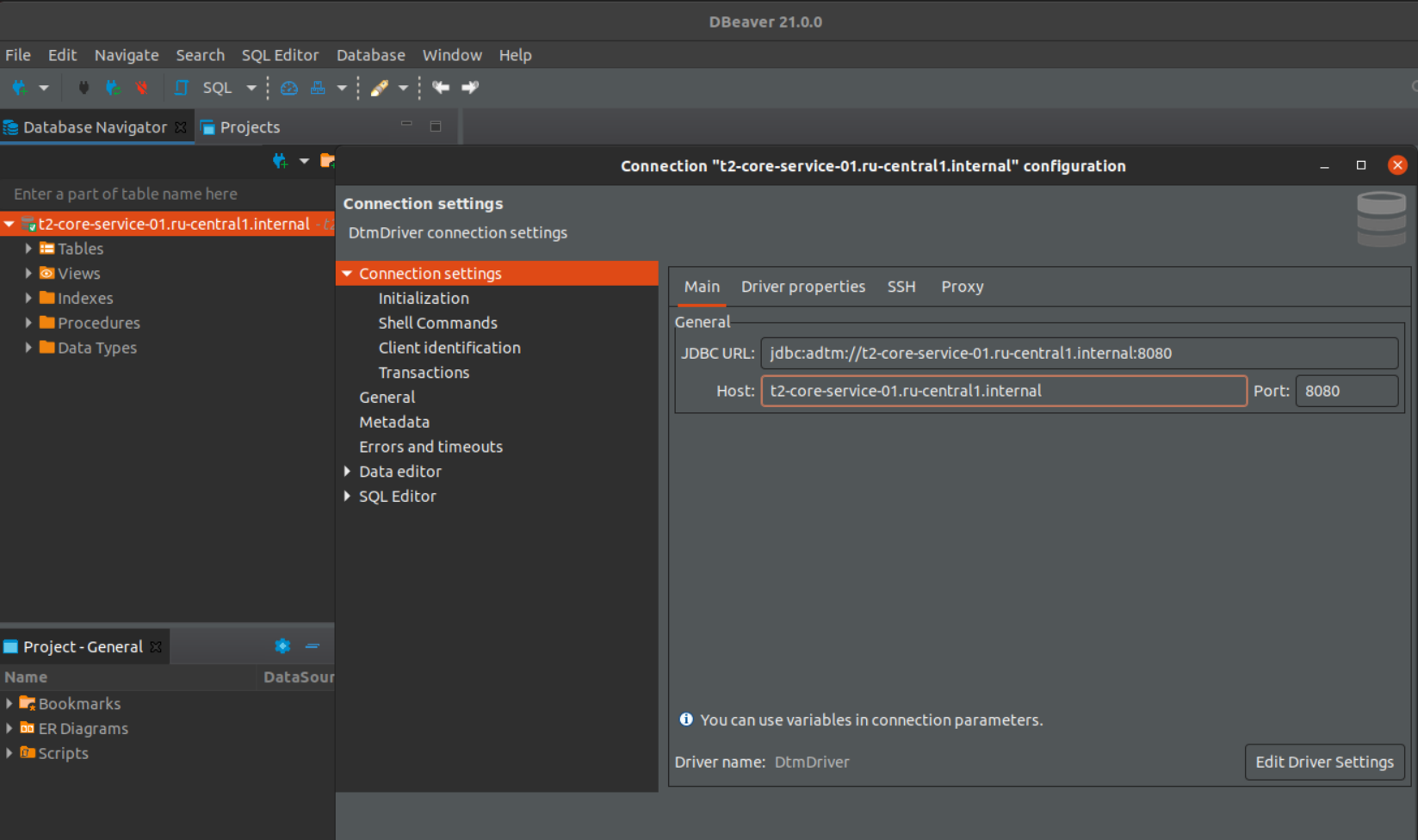

В окне «Connection Settings» (см. Рисунок - 7.29) заполните следующие поля:

Хост - DNS-name или IP адрес сервера базы данных. Например, 172.16.0.17.
Порт - порт для сервера базы данных, например, 9090.

Рисунок - 7.29 Настройка базового подключения

Нажмите кнопку «Connection test» для проверки подключения.
В случае успешного подключение отобразится сообщение об успешном подключении (см. Рисунок - 7.30).

Нажмите кнопку «Ok».

7.1.3. Проверка загрузки данных в БД

Данная проверка описывает возможность загрузки данных и проверку того, что данные были загружены. Для проверки загрузки данных выполните следующие действия:

создайте в программе тестовую базу данных test_upload_data с тремя таблицами: Passenger, Ticket и Trip;

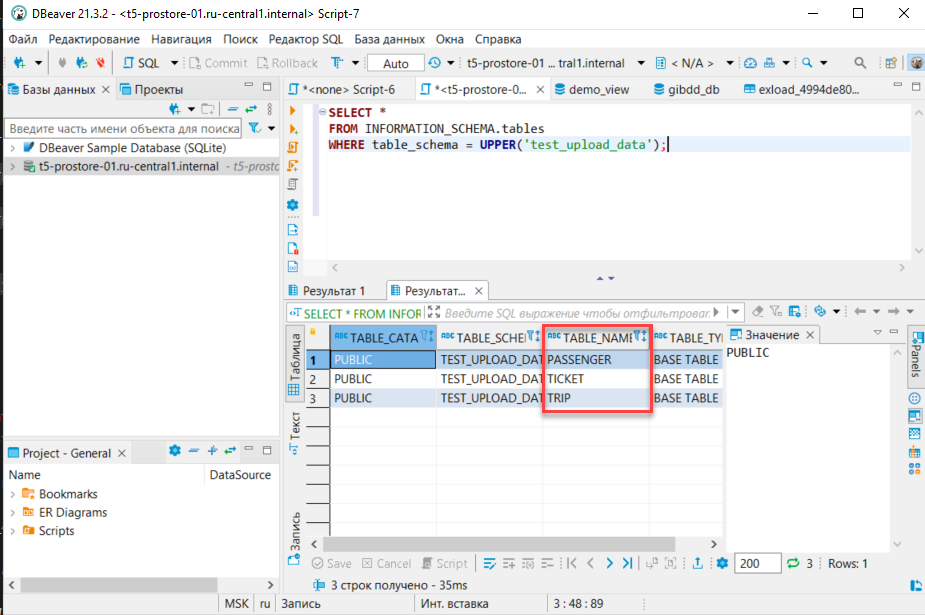

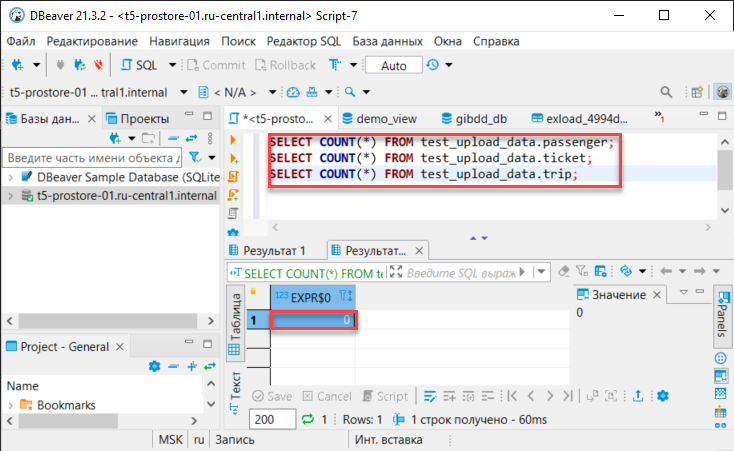

проверьте, что записи в таблицах отсутствуют;

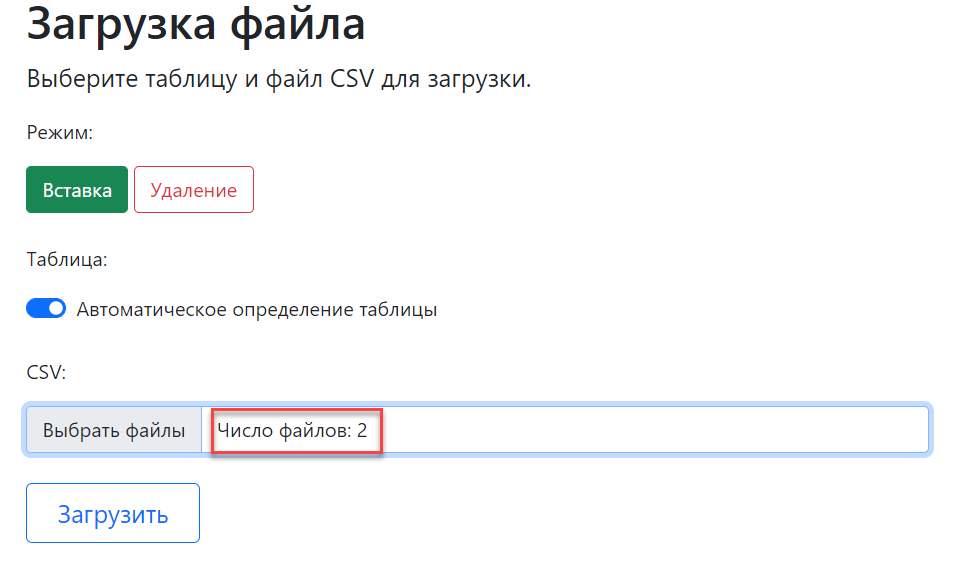

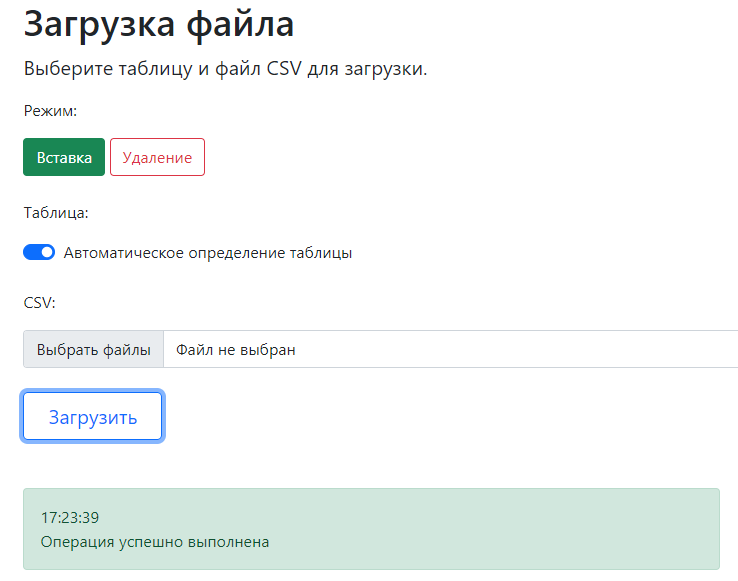

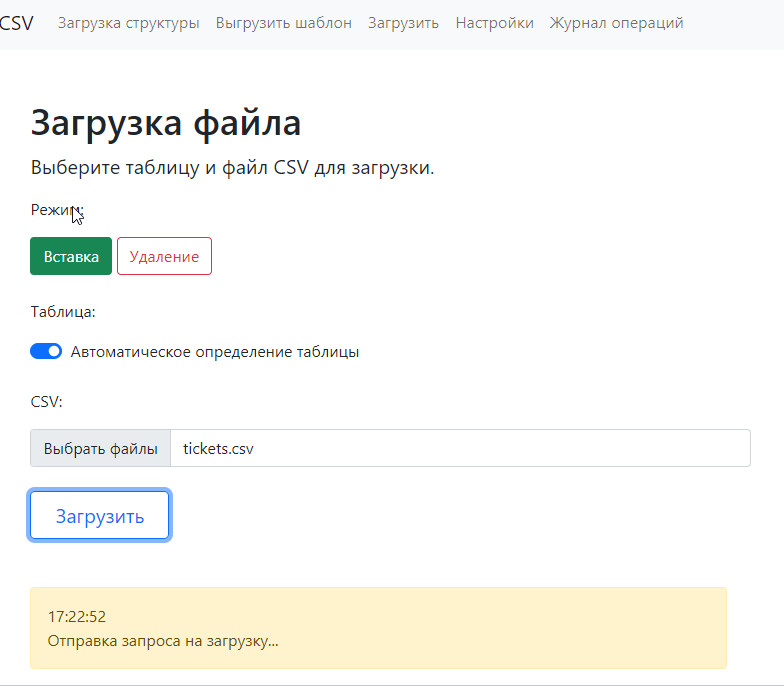

загрузите через CSV-uploader в таблицы Ticket и Trip тестовые данные;

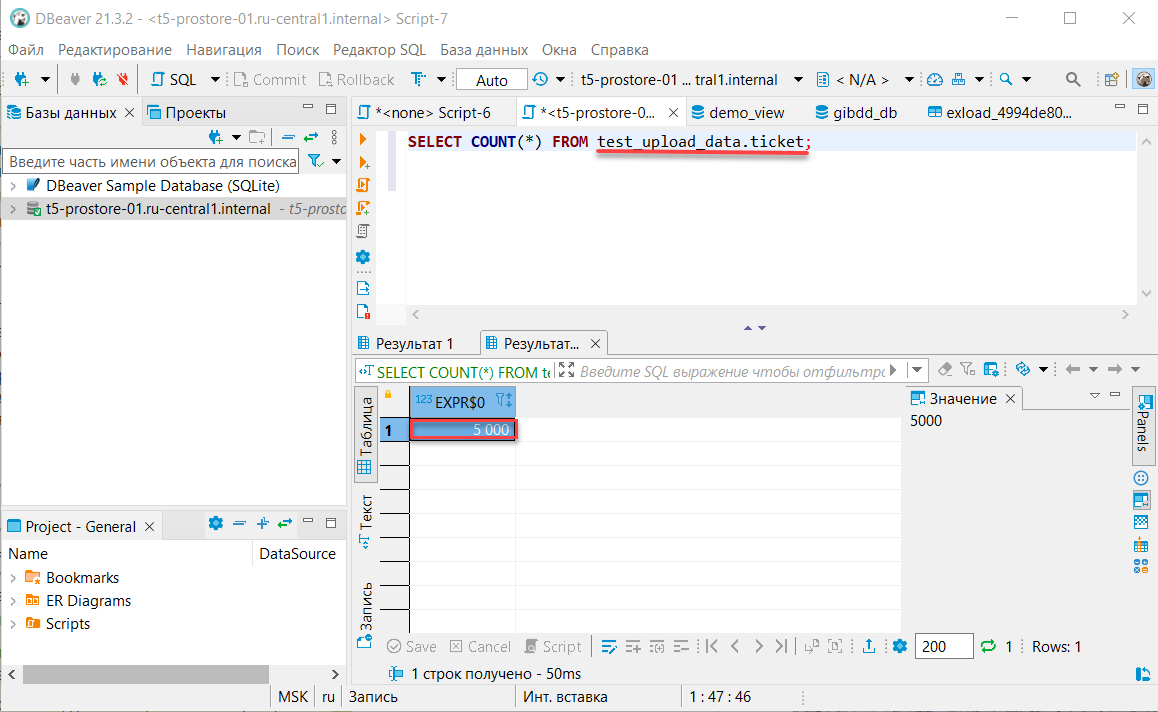

проверьте, что данные в таблицы Ticket и Trip были загружены, а в таблице Passenger записи отсутствуют.

Примечание

Проверку загрузки данных следует проводить на тестовом стенде.

Примечание

В случае использования VPN следует проверить его настройки и подключение.

7.1.4. Создание тестовой БД

Откройте программу Dbeaver, установите подключение к БД программы и проверьте, что логическая БД test_upload_data отсутствует, для этого выполните следующий sql-запрос:

SELECT *
FROM INFORMATION_SCHEMA.schemata
WHERE schema_name = UPPER('test_upload_data');

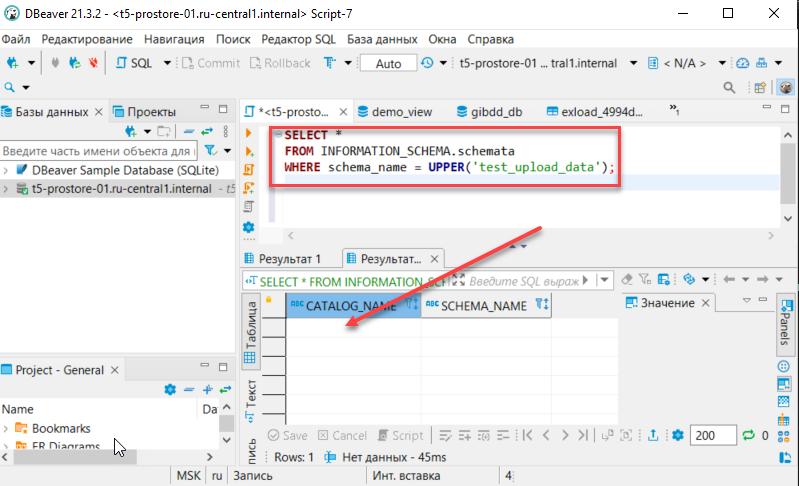

Убедитесь, что БД отсутствует (см. Рисунок - 7.31).

Рисунок - 7.31 Проверка БД *test_upload_data*: База данных отсутствует

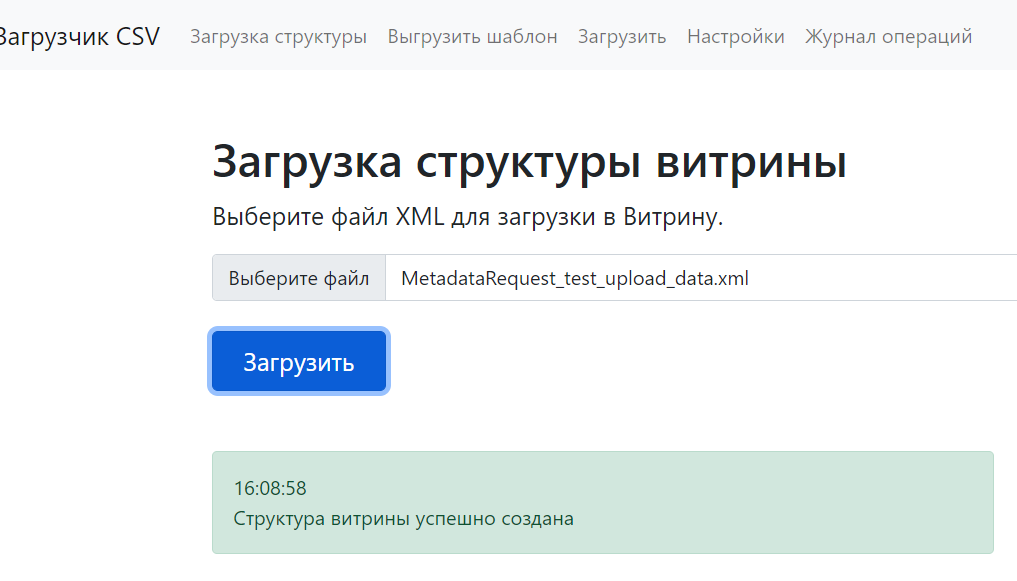

Подготовьте XML-файл (MetadataRequest_test_upload_data.xml) со следующим содержанием:

<?xml version='1.0' encoding='utf-8'?>
<ns:PODDMetadataRequest
        xmlns:ns="urn://x-artefacts-podd-gosuslugi-local/metadata/datamart/2/1.6.0"
        xmlns:ns1="urn://x-artefacts-podd-gosuslugi-local/metadata/types/1.4.0">
    <ns:requestId>00000000-0000-0000-0000-000000000001</ns:requestId>
    <ns:metadata>
        <ns1:datamart>
            <ns1:id>1806436d-437a-400d-b32e-aa15c1a2d4bc</ns1:id>
            <ns1:mnemonic>test_upload_data</ns1:mnemonic>
            <ns1:description>test_upload_data</ns1:description>
            <ns1:tenantId>c52f062e-af97-4a44-a33f-d1a94024d0cf</ns1:tenantId>
            <ns1:version>
                <ns1:major>1</ns1:major>
                <ns1:minor>0</ns1:minor>
            </ns1:version>
            <ns1:supportedFrom>2021-01-01T00:00:00</ns1:supportedFrom>
            <ns1:datamartClass>
                <ns1:id>4c4ff97b-938b-4db6-9f4d-ae21046e4d20</ns1:id>
                <ns1:mnemonic>Passenger</ns1:mnemonic>
                <ns1:description>Passenger</ns1:description>
                <ns1:classAttribute>
                    <ns1:id>6fe29bdb-7db1-405a-a05c-b49c541c92bd</ns1:id>
                    <ns1:mnemonic>Code</ns1:mnemonic>
                    <ns1:description>Code</ns1:description>
                    <ns1:type>LONG</ns1:type>
                </ns1:classAttribute>
                <ns1:classAttribute>
                    <ns1:id>e590e7b3-b611-4891-bbd1-a5e256105e73</ns1:id>
                    <ns1:mnemonic>Id</ns1:mnemonic>
                    <ns1:description>Id</ns1:description>
                    <ns1:type>STRING</ns1:type>
                </ns1:classAttribute>
                <ns1:classAttribute>
                    <ns1:id>c97a8102-6ad0-4dbd-934d-c82b83a4d83f </ns1:id>
                    <ns1:mnemonic>FirstName</ns1:mnemonic>
                    <ns1:description>FirstName</ns1:description>
                    <ns1:type>STRING</ns1:type>
     <ns1:length>36</ns1:length>
                </ns1:classAttribute>
                <ns1:classAttribute>
                    <ns1:id>d2312bfb-7ec0-4c95-9026-0f6dea48c5d9</ns1:id>
                    <ns1:mnemonic>MiddleName</ns1:mnemonic>
                    <ns1:description>MiddleName</ns1:description>
                    <ns1:type>STRING</ns1:type>
                </ns1:classAttribute>
                <ns1:classAttribute>
                    <ns1:id>7b63db89-bd0e-4c92-8bc0-e609175937b9</ns1:id>
                    <ns1:mnemonic>LastName</ns1:mnemonic>
                    <ns1:description>LastName</ns1:description>
                    <ns1:type>STRING</ns1:type>
                </ns1:classAttribute>
                <ns1:classAttribute>
                    <ns1:id>8f3e7f95-f66b-4d4a-b2eb-55a3e6134c3e</ns1:id>
                    <ns1:mnemonic>Birthday</ns1:mnemonic>
                    <ns1:description>Birthday</ns1:description>
                    <ns1:type>DATE</ns1:type>
                </ns1:classAttribute>
                <ns1:classAttribute>
                    <ns1:id>e3658240-b405-4838-99af-d32cd063c463</ns1:id>
                    <ns1:mnemonic>Passport</ns1:mnemonic>
                    <ns1:description>Passport</ns1:description>
                    <ns1:type>STRING</ns1:type>
                </ns1:classAttribute>
                <ns1:primaryKey>
                    <ns1:id>6fe29bdb-7db1-405a-a05c-b49c541c92bd</ns1:id>
                    <ns1:mnemonic>Code</ns1:mnemonic>
                    <ns1:description>Code</ns1:description>
                    <ns1:type>
                        <ns1:id>00000000-0000-0000-0000-000000000001</ns1:id>
                        <ns1:value>LONG</ns1:value>
                    </ns1:type>
                </ns1:primaryKey>
            </ns1:datamartClass>
            <ns1:datamartClass>
                <ns1:id>cafe41db-3878-4796-ba60-cbd54f042c63</ns1:id>
                <ns1:mnemonic>Ticket</ns1:mnemonic>
                <ns1:description>Ticket</ns1:description>
                <ns1:classAttribute>
                    <ns1:id>bc90563b-168a-4faa-9394-7b7390dd0d92</ns1:id>
                    <ns1:mnemonic>Id</ns1:mnemonic>
                    <ns1:description>Id</ns1:description>
                    <ns1:type>STRING</ns1:type>
                </ns1:classAttribute>
                <ns1:classAttribute>
                    <ns1:id>ac93618f-752b-44d5-a77c-23a3c9eb069b</ns1:id>
                    <ns1:mnemonic>PassengerId</ns1:mnemonic>
                    <ns1:description>PassengerId</ns1:description>
                    <ns1:type>STRING</ns1:type>
                </ns1:classAttribute>
                <ns1:classAttribute>
                    <ns1:id>51355519-2d59-426e-b199-9589930acaaa</ns1:id>
                    <ns1:mnemonic>TripId</ns1:mnemonic>
                    <ns1:description>TripId</ns1:description>
                    <ns1:type>STRING</ns1:type>
                </ns1:classAttribute>
                <ns1:classAttribute>
                    <ns1:id>fe92c245-929e-4684-b9c9-22bda6939c09</ns1:id>
                    <ns1:mnemonic>Number</ns1:mnemonic>
                    <ns1:description>Number</ns1:description>
                    <ns1:type>LONG</ns1:type>
                </ns1:classAttribute>
                <ns1:classAttribute>
                    <ns1:id>4a32ded4-c970-4874-b0b1-2e3eed8b6483</ns1:id>
                    <ns1:mnemonic>ByCard</ns1:mnemonic>
                    <ns1:description>ByCard</ns1:description>
                    <ns1:type>BOOLEAN</ns1:type>
                </ns1:classAttribute>
                <ns1:classAttribute>
                    <ns1:id>35f59c80-fcc3-483c-9cd3-dc3afb606d66</ns1:id>
                    <ns1:mnemonic>Price</ns1:mnemonic>
                    <ns1:description>Price</ns1:description>
                    <ns1:type>DOUBLE</ns1:type>
                </ns1:classAttribute>
                <ns1:classAttribute>
                    <ns1:id>8b46ff55-6853-458c-851d-6e1666da918b</ns1:id>
                    <ns1:mnemonic>Sold</ns1:mnemonic>
                    <ns1:description>Sold</ns1:description>
                    <ns1:type>TIMESTAMP</ns1:type>
                </ns1:classAttribute>
                <ns1:primaryKey>
                    <ns1:id>fe92c245-929e-4684-b9c9-22bda6939c09</ns1:id>
                    <ns1:mnemonic>Number</ns1:mnemonic>
                    <ns1:description>Number</ns1:description>
                    <ns1:type>
                        <ns1:id>00000000-0000-0000-0000-000000000001</ns1:id>
                        <ns1:value>LONG</ns1:value>
                    </ns1:type>
                </ns1:primaryKey>
            </ns1:datamartClass>
            <ns1:datamartClass>
                <ns1:id>76268090-60ee-4960-8268-1b91f4186e87</ns1:id>
                <ns1:mnemonic>Trip</ns1:mnemonic>
                <ns1:description>Trip</ns1:description>
                <ns1:classAttribute>
                    <ns1:id>bd173e24-ea7e-4869-9d43-9f57f5b0a82f</ns1:id>
                    <ns1:mnemonic>Id</ns1:mnemonic>
                    <ns1:description>Id</ns1:description>
                    <ns1:type>STRING</ns1:type>
                </ns1:classAttribute>
                <ns1:classAttribute>
                    <ns1:id>1ed32816-8bdb-4d35-9f66-8c08df13ad28</ns1:id>
                    <ns1:mnemonic>Number</ns1:mnemonic>
                    <ns1:description>Number</ns1:description>
                    <ns1:type>INTEGER</ns1:type>
                </ns1:classAttribute>
                <ns1:classAttribute>
                    <ns1:id>78f587fa-b53e-4912-b631-0c4a249d20b6</ns1:id>
                    <ns1:mnemonic>Duration</ns1:mnemonic>
                    <ns1:description>Duration</ns1:description>
                    <ns1:type>STRING</ns1:type>
                </ns1:classAttribute>
                <ns1:classAttribute>
                    <ns1:id>1750c564-20a7-4e07-988a-b382227123e4</ns1:id>
                    <ns1:mnemonic>Length</ns1:mnemonic>
                    <ns1:description>Length</ns1:description>
                    <ns1:type>FLOAT</ns1:type>
                </ns1:classAttribute>
                <ns1:primaryKey>
                    <ns1:id>1ed32816-8bdb-4d35-9f66-8c08df13ad28</ns1:id>
                    <ns1:mnemonic>Number</ns1:mnemonic>
                    <ns1:description>Number</ns1:description>
                    <ns1:type>
                        <ns1:id>00000000-0000-0000-0000-000000000002</ns1:id>
                        <ns1:value>INTEGER</ns1:value>
                    </ns1:type>
                </ns1:primaryKey>
            </ns1:datamartClass>
        </ns1:datamart>
    </ns:metadata>
</ns:PODDMetadataRequest>

Откройте веб-интерфейс CSV-uploader.
Во вкладке «Загрузка структуры», в поле выбора файла «XML» для загрузки в Витрину выберите XML-файл (MetadataRequest_test_upload_data.xml) созданный в п.2.
Нажмите кнопку «Загрузить» (см. Рисунок - 7.32).

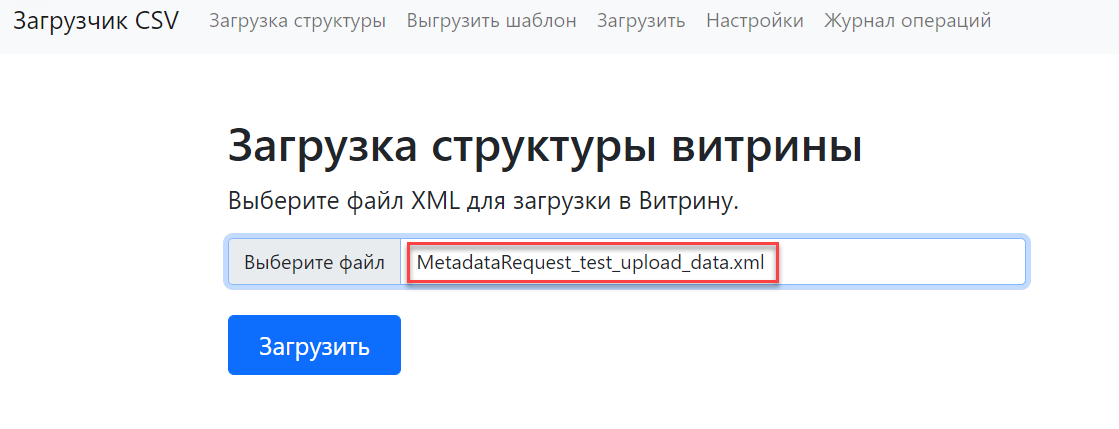

Рисунок - 7.32 Загрузка XML-файла со структурой витрины

В случае успешной загрузки, отобразится сообщение: «Структура витрины успешно создана» (см. Рисунок - 7.33).

Рисунок - 7.33 Сообщение «Структура витрины успешно создана»

Откройте программу Dbeaver, установите подключение к БД программы и проверьте, что логическая БД test_upload_data создана, для этого выполните запрос:

SELECT *
FROM INFORMATION_SCHEMA.schemata
WHERE schema_name = UPPER('test_upload_data');

SQL-запрос вернул одну строку, в которой поле «SCHEMA_NAME» имеет значение TEST_UPLOAD_DATA (см. Рисунок - 7.34).

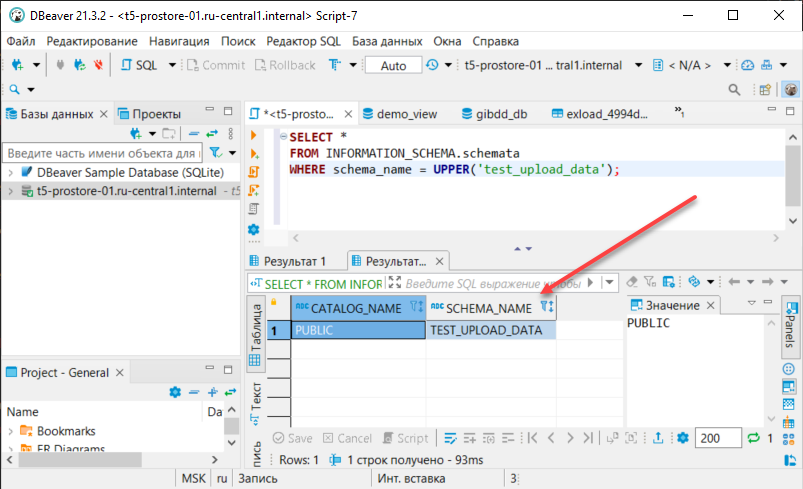

Рисунок - 7.34 Проверка БД *test_upload_data*: База данных создана

Убедитесь, что в созданной БД существуют таблицы: Passenger, Ticket и Trip. Для этого выполните запрос к БД:

SELECT *
FROM INFORMATION_SCHEMA.tables
WHERE table_schema = UPPER('test_upload_data');

SQL-запрос вернул записи о созданных логических таблицах (см. Рисунок - 7.35).

Проверьте количество записей в таблицах: Passenger, Ticket и Trip. Для этого выполните запрос к БД:

SELECT COUNT(*) FROM test_upload_data.passenger;
SELECT COUNT(*) FROM test_upload_data.ticket;
SELECT COUNT(*) FROM test_upload_data.trip;

SQL-запрос вернул нулевое значении (см. Рисунок - 7.36). Это значит, что записи в таблицах отсутствуют.

7.1.5. Загрузка данных

Скачайте CSV-файлы (tickets.csv, trips.csv).
Откройте веб-интерфейс CSV-uploader и перейдите на вкладку «Загрузка».
Выберите режим «Вставка».
Установите переключатель в режим «Автоматическое определение таблицы».
В поле «CSV» выберите CSV-файлы (tickets.csv и trips.csv) для загрузки в БД (см. Рисунок - 7.37).

Рисунок - 7.37 Загрузка данных из CSV-файла

Отобразится сообщение: «Отправка запроса на загрузку…»» (см. Рисунок - 7.38).

Рисунок - 7.38 Отправка запроса на загрузку

В случае успешной загрузки файла отобразится сообщение: «Операция выполнена успешно» (см. Рисунок - 7.39).

Выполните проверку загрузки данных. Для этого последовательно выполните следующие запросы к БД:

Проверка таблицы passenger

SELECT COUNT(*) FROM test_upload_data.passenger;

SQL-запрос вернул нулевое значении т.к загрузки данных в эту таблицу не было (см. Рисунок - 7.40).

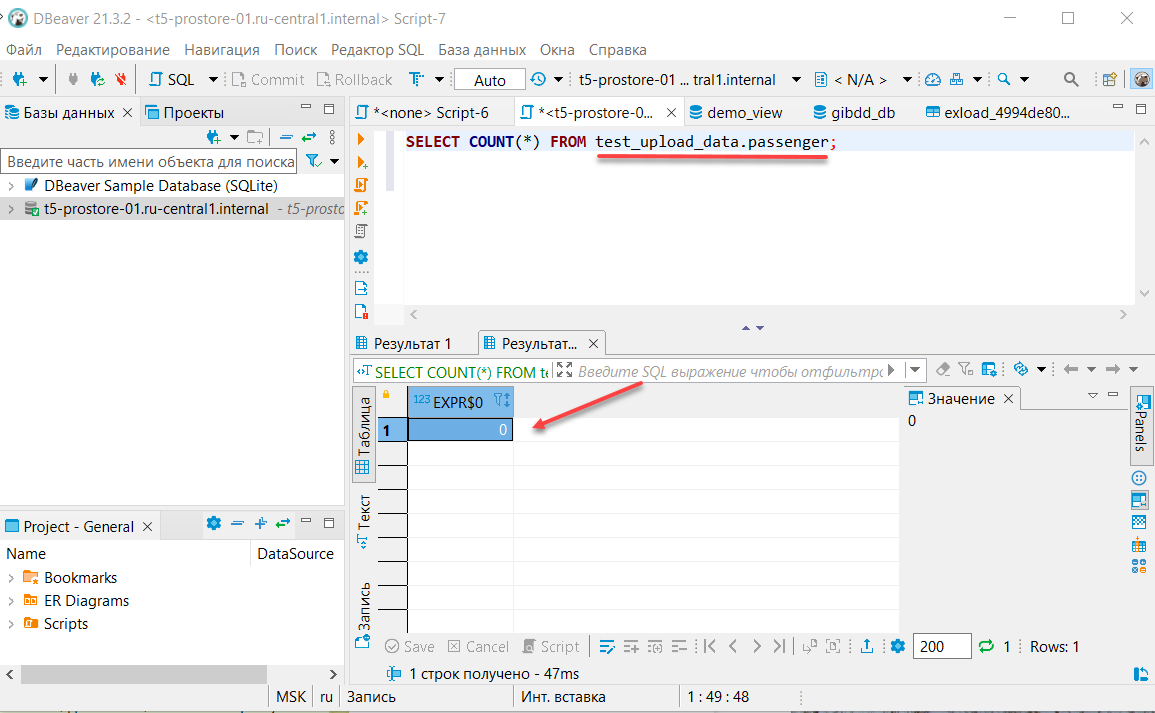

Рисунок - 7.40 Проверка таблицы *passenger*

Проверка таблицы ticket

SELECT COUNT(*) FROM test_upload_data.ticket;

SQL-запрос вернул значение 5000 (см. Рисунок - 7.41).

Рисунок - 7.41 Проверка таблицы *ticket*

Проверка таблицы trip

SELECT COUNT(*) FROM test_upload_data.trip;

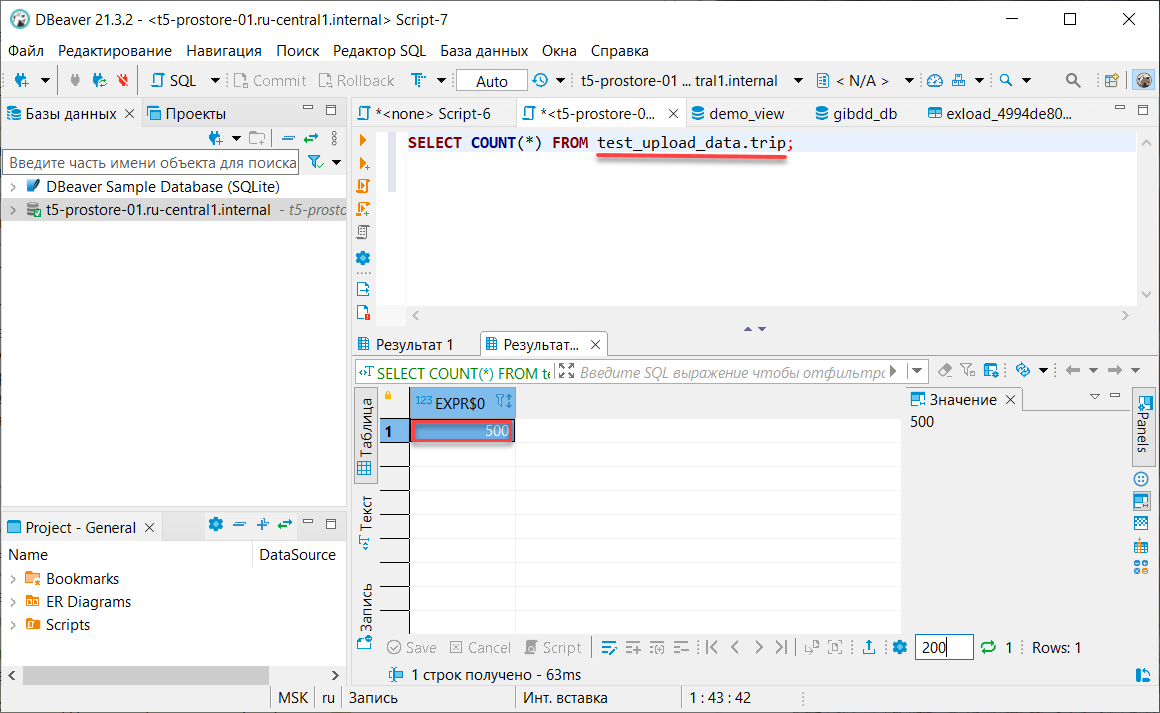

SQL-запрос вернул значение 500 (см. Рисунок - 7.42).

С дополнительной информацией по работе с программой Dbeaver (настройка, выполнение запросов, просмотр таблиц и т.д.) можно ознакомиться на официальном сайте разработчика программы https://dbeaver.io/.

8. Приложение 3. Рекомендации по конфигурированию инфраструктуры Компонента «Витрина данных»

8.1. Рекомендованные параметры технических средств

Для получения показателей производительности проведено нагрузочное тестирование Компонента «Витрина данных» конфигурации Стандарт и Лайт, при максимальном количестве выполняемых запросов в секунду на уровне 250 RPS.

Таблица 8.1 Показатели производительности
Конфигурация	Значение RPS	Характеристики
Стандарт	250	Таблица 8.2
Лайт	250	Таблица 8.3

Ниже приведены рекомендованные характеристики для каждой из конфигурации.

Серверное оборудование конфигурации Стандарт

Рекомендованные требования к серверному оборудованию конфигурации Стандарт приведены в Таблица 8.2.

Таблица 8.2 Требования к серверному оборудованию конфигурации Стандарт
Сервер	Назначение	CPU	RAM, ГБ	HDD	Количество
Prostore	Сервис исполнения запросов	4	8	50	1
BLOB- адаптер	Получение доступа из Витрины данных	4	16	50	2
Сервис формирования документов	Обеспечение возможности формирования документов, в формате XML и PDF, на основе предварительно подготовленных pebble-шаблонов, с возможностью добавления к сформированным документам электронной подписи	2	8	50	2
СМЭВ QL Сервер	Язык запросов данных Системы межведомственного электронного взаимодействия	4	8	50	1
СМЭВ3-адаптер	Информационное взаимодействие через единый электронный сервис единой системы межведомственного электронного взаимодействия	4	8	50	1
Стандартный загрузчик	Управление данными (загрузка и / или удаление) в Витрине данных	4	8	50	1
CSV-Uploader	Загрузка CSV-файлов на Витрину данных	4	8	50	1
Data-Uploader	Обеспечение обработки очереди файлов	4	8	50	1
REST-Uploader	Асинхронная загрузка данных из сторонних источников	4	8	50	1
Counter-provider	Генерация уникального номера файлов в сервисе формирования документов	2	4	50	1
ETL	Модуль загрузки/ удаления данных	4	8	50	1
Check-адаптер	контроля качества данных, размещённых в Компоненте «Витрина данных»	4	8	20	1
Мониторинг и администрирование (установка опциональна)	Grafana	32	32	1000	3
	Prometheus
	Graylog
	МongoDB
	Elasticsearch (master)
	Elasticsearch (data)
	Filebeat
	Node Exporter

Серверное оборудование конфигурации Лайт

Рекомендованные требования к серверному оборудованию конфигурации Лайт приведены в Таблица 8.3.

Таблица 8.3 Требования к серверному оборудованию
Требования	Минимальные	Рекомендуемые
Процессор (CPU)	4 ядра	24 ядра
Оперативная память (RAM)	16 Гб	128 Гб
Жесткий диск (HDD)	100 Гб	500 Гб

8.2. Рекомендованные параметры программных средств

Программное обеспечение конфигурации Стандарт

Рекомендованные требования к программному обеспечению приведены в Таблица 8.4.

Таблица 8.4 Рекомендуемый состав программных средств конфигурации Стандарт
Название	Описание	Версия
Операционная система (выбор опционален)	РЕД ОС АЛЬТ Сервер 8 СП Astra Linux 1.7 (уровень защищенности «Воронеж»)	7.2 8 1.7
Docker	Программное обеспечение для автоматизации развёртывания и управления приложениями	20.10.2
Java SE 17	Среда разработки для создания приложений с использованием языка программирования Java	17.0.7

Программное обеспечение конфигурации лайт

Рекомендованные требования к программному обеспечению приведены в Таблица 8.5.

Таблица 8.5 Рекомендуемый состав программных средств конфигурации лайт
Название	Описание	Версия
Операционная система (выбор опционален)	РЕД ОС АЛЬТ Сервер 8 СП Astra Linux 1.7 (уровень защищенности «Воронеж»)	7.2 8 1.7
Docker	Программное обеспечение для автоматизации развёртывания и управления приложениями	20.10.2

8.3. Показатели производительности при использовании рекомендуемых операционных систем

Тестирование проведено на запросах LLR, за исполнение которых отвечает модуль исполнения запросов podd-adapter-query, отправляющий запросы в ядро витрины Prostore для получения выборки данных.

Тестовая модель данных составляет 1,5 млн. уникальных записей в таблице vehicleregdata.

Ключи генерируемых данных используют диапазон от 1 до 1,5 млн., объём одной записи равен 100 байт.

Пример запроса:

select vrd.reestrid, vrd.vehicleguid, vrd.vehiclevin, vrd.vehiclevin2, vrd.vehiclechassisnum, vrd.vehiclebodynum, vrd.vehicleregnoname, vrd.operationregdocissuer, vrd.vehicleptsissuer, vrd.vehicleproducername, vrd.operationregdoc, vrd.vehicleptstypename, vrd.holderaddressregionname, vrd.holderaddressstreet, vrd.holderaddressmundistrict  from gibdd_db.vehicleregdata vrd where vrd.vehiclevin = \'${vin}\' OR vrd.vehiclevin2 = \'${vin}\' OR (vrd.vehiclechassisnum = \'${vin}\' OR vrd.vehiclebodynum = \'${vin}\') AND vrd.reestriscurrent = \'1\' limit 1

В качестве генератора нагрузки для модуля исполнения запросов, используемого в режиме LLR, задействуется группа продюсеров, которая отправляет запросы на получение одной записи по ключу в топик query.rq.

Фильтруемое значение для запросов выбирается случайным образом из предварительно сгенерированного набора данных.

Из топика query.rq модуль адаптера забирает запрос и отправляет его в ядро витрины для получения ответа, который затем помещается в топик query.rs.

Затем группа потоков потребителя производит чтение ответов, полученных от адаптера, позволяя зафиксировать время, затраченное на получение данных - от отправки запроса в топик query.rq до получения ответа в топике query.rs.

8.3.1. Профиль нагрузки испытаний

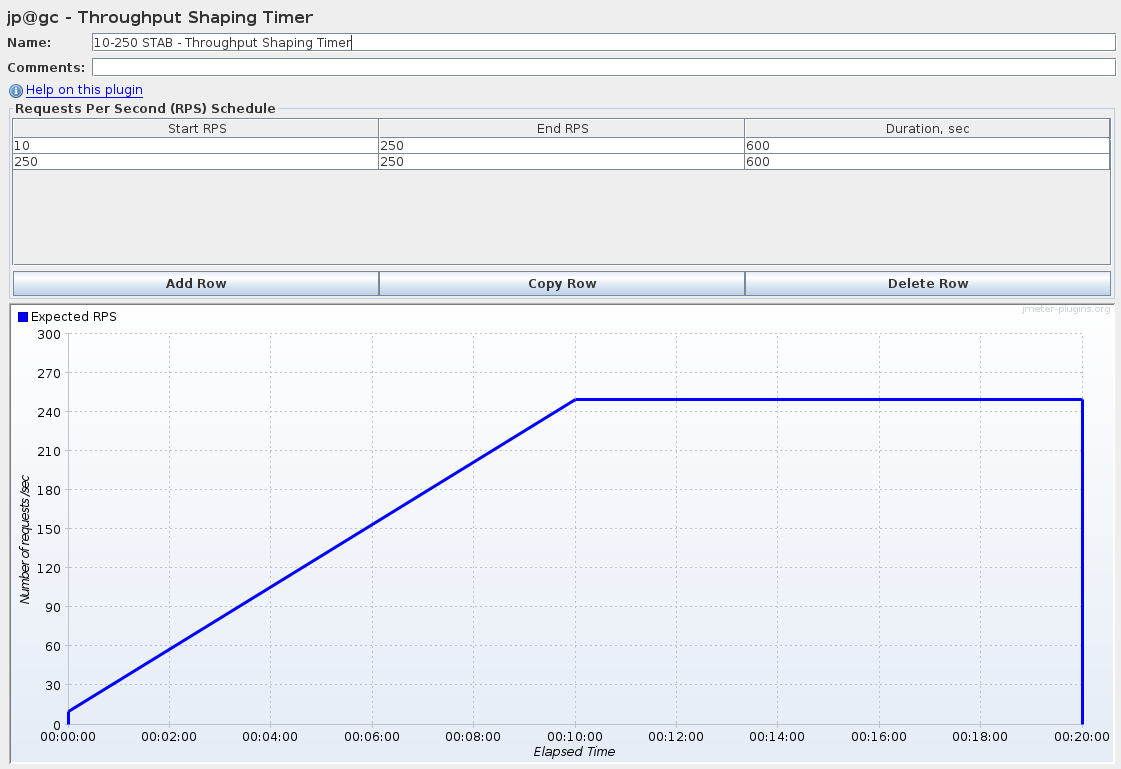

Профиль нагрузки был выбран следующим образом (см. Рисунок - 8.1):

Общее время работы сценария 20 минут;
Первые 10 минут общее количество выполняемых запросов в секунду растёт от 10 до 250 RPS;
Следующие 10 минут теста общее количество выполняемых запросов в секунду остаётся неизменным и поддерживается на уровне 250 RPS.

8.3.2. Результаты тестирования конфигурации Стандарт

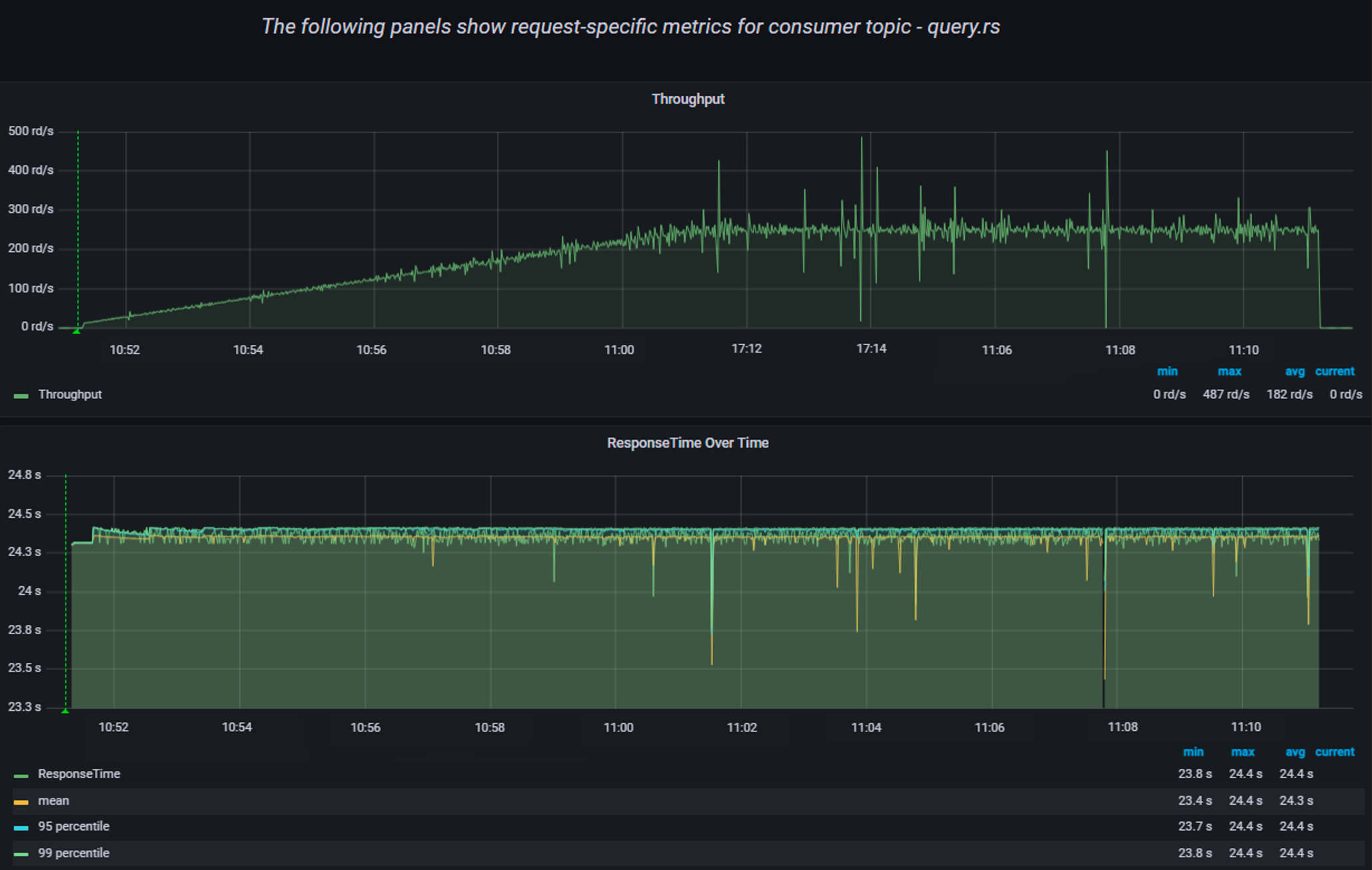

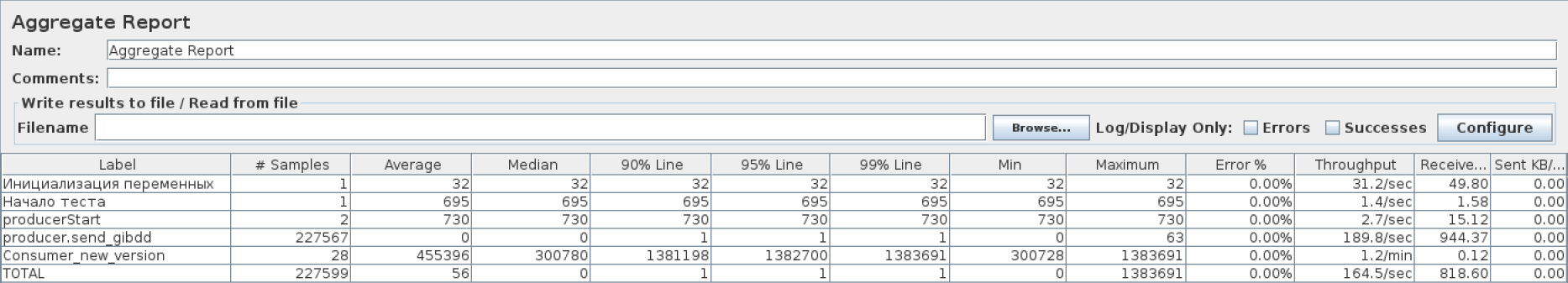

С указанным профилем нагрузки было выполнено 227567 запросов LLR по ключу, (см. Рисунок - 8.2).

Работа нагрузки охарактеризована как стабильная, RPS соответствуют ожидаемым (см. Рисунок - 8.3).

В процессе выполнения нагрузки ошибок не возникло.

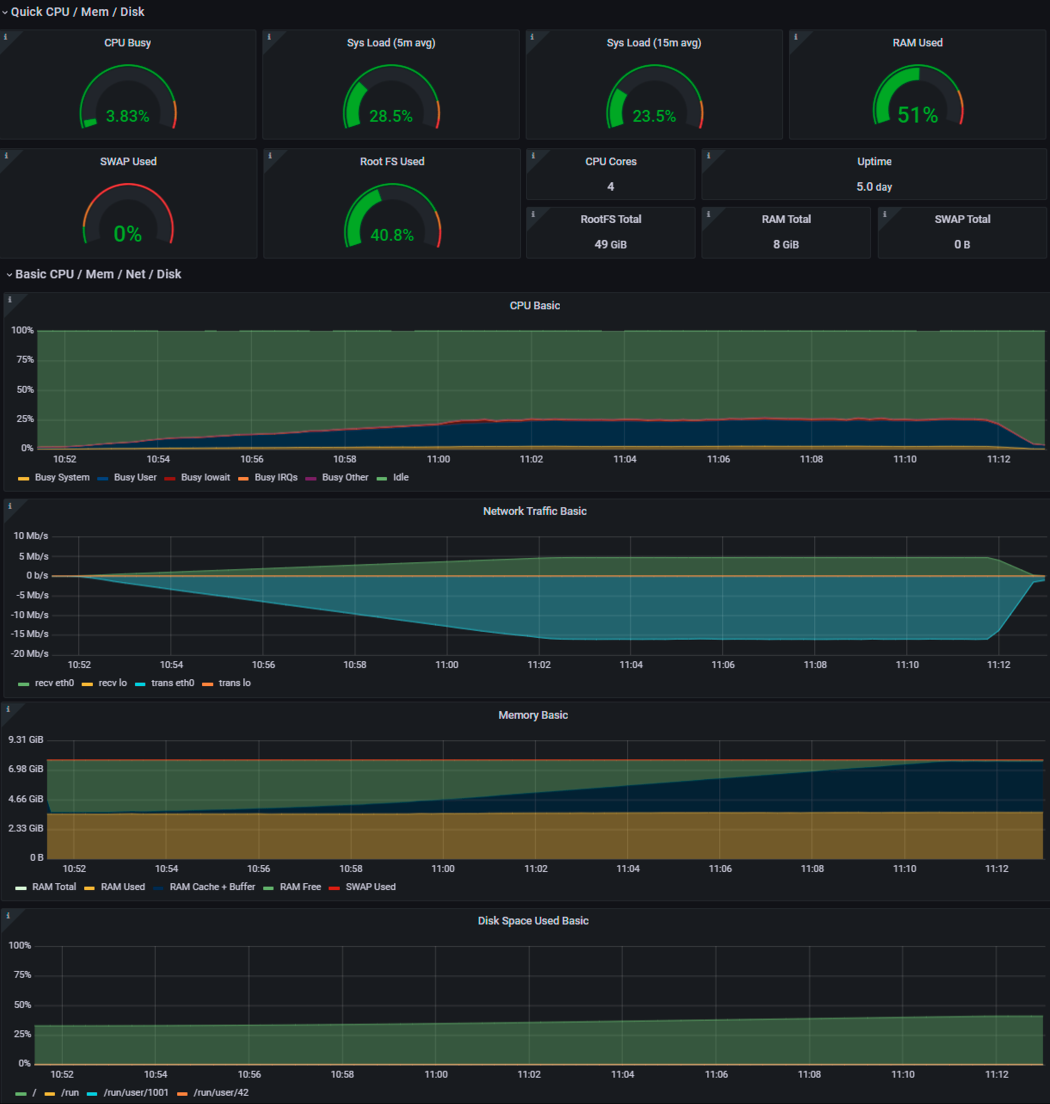

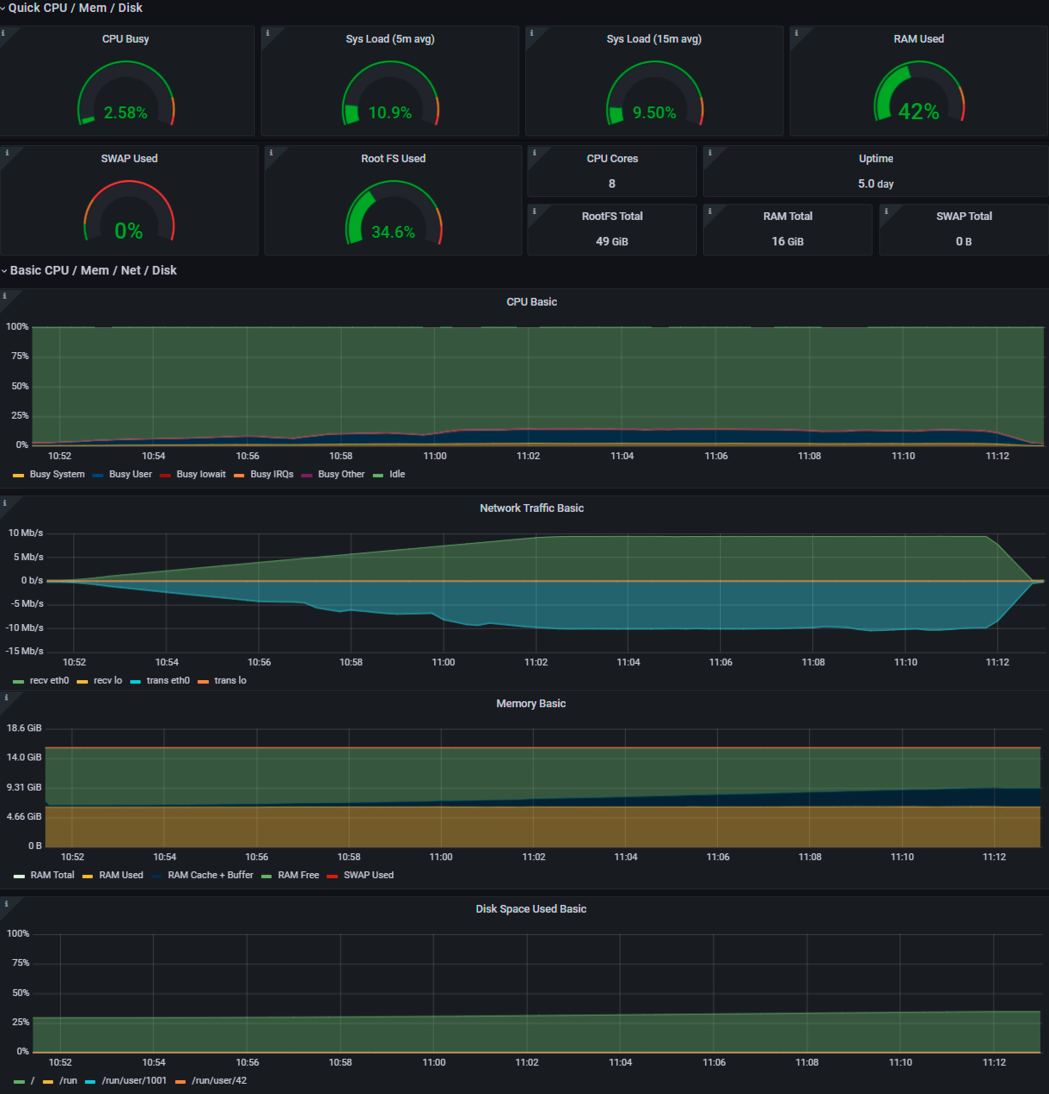

Рисунок - 8.4 Утилизация ресурсов модуля исполнения запросов

Рекомендуемые технические параметры Компонента «Витрина данных» конфигурации Стандарт, приведенные в Таблица 8.2 подтверждены нагрузочными испытаниями, среднее время выполнения запросов, а также уровень утилизации системных ресурсов сопоставимы с результатами, полученными на заявленных операционных системах.

8.3.3. Результаты тестирования конфигурации Лайт

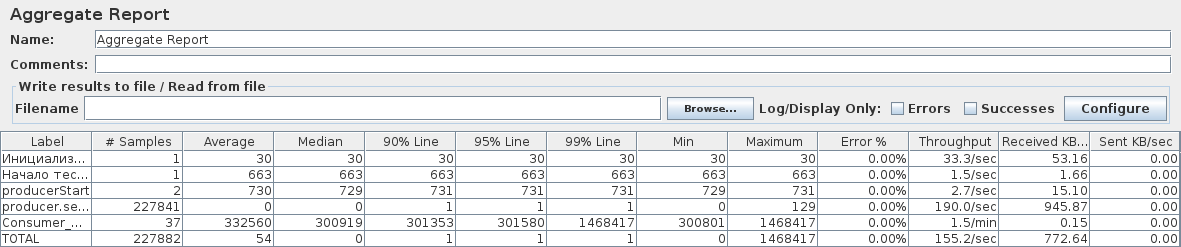

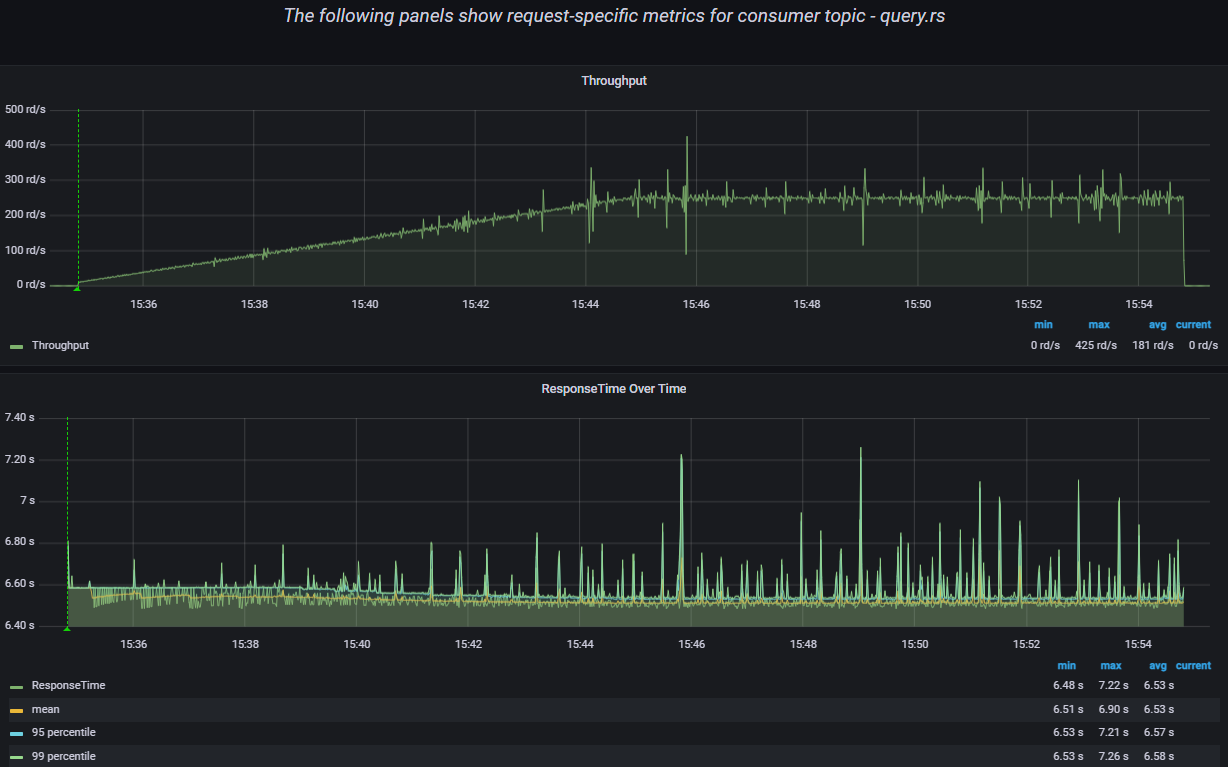

С указанным профилем нагрузки было выполнено 227841 запросов LLR по ключу, (см. Рисунок - 8.6).

Работа нагрузки охарактеризована как стабильная, RPS соответствуют ожидаемым (см. Рисунок - 8.7).

В процессе выполнения нагрузки ошибок не возникло.

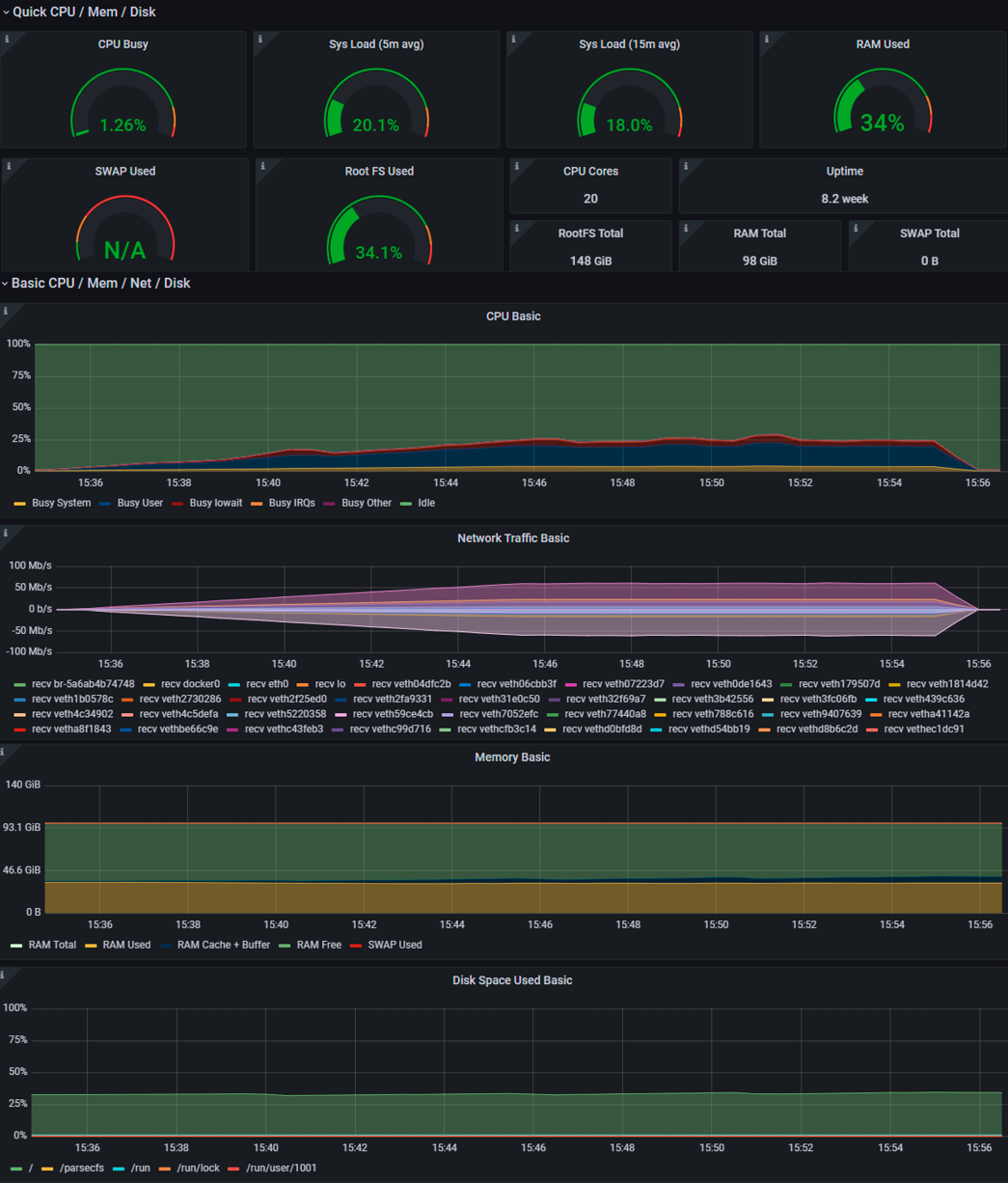

Рисунок - 8.8 Общий сводный график утилизации системных ресурсов

Рекомендуемые технические параметры Компонента «Витрина данных» конфигурации Лайт, приведенные в Таблица 8.3 подтверждены нагрузочными испытаниями, среднее время выполнения запросов, а также уровень утилизации системных ресурсов соответствуют ожидаемым результатам.
