1. Назначение СМЭВ QL сервера

1.1. О системе

СМЭВ QL сервер - это компонент взаимодействия с витриной данных, который реализует её типовое API согласно внутренней спецификации СМЭВ QL. Основным назначением СМЭВ QL сервера является обработка REST-запросов на получение данных от Потребителей и формирование оптимальных (простых) SQL-запросов к витрине для получения запрашиваемых данных.

Для Потребителя взаимодействие со СМЭВ QL сервера равнозначно виду информационного обмена - Обмен с использованием регламентированных запросов типа «Rest-сервис».

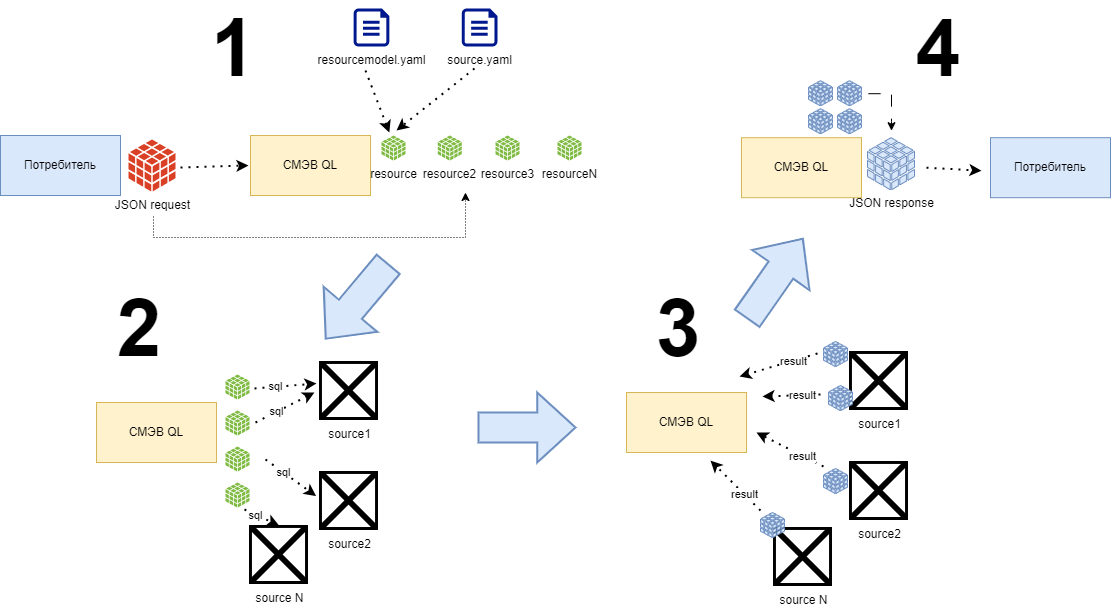

Основной принцип работы СМЭВ QL сервера заключается в следующем:

СМЭВ QL принимает на вход REST-запрос, который содержит перечень запрашиваемых ресурсов, условий выбора данных, требуемые атрибуты ответа и пр. После чего определяет данные каких объектов и из каких источников необходимо извлечь. При этом определение источников происходит на основании заранее описанных моделей данных, которые хранятся на сервере в файлах вида model.yaml (что извлекать) и source.yaml (откуда извлекать).
Далее формирует, в определенной последовательности (на основании плана выполнения запросов), столько SQL-запросов к источникам данных, сколько ресурсов было запрошено в исходном запросе от клиента. При этом запросы могут выполняться как последовательно, в случае если в запросе ресурсы имеют вложенность (иерархию) или параллельно, если ресурсы указаны на одном уровне. Это позволяет значительно упростить sql-выражения и уменьшить сложность запроса к БД.
Обрабатывает результаты выполнения SQL-запросов по мере их поступления от источников.
Затем формирует и передает комплексный ответ клиенту.

1.2. Цели СМЭВ QL сервера

Целями создания СМЭВ QL сервера являются:

Повышение скорости предоставления ответов от витрины данных Поставщика по сравнению с типовым видом взаимодействия Агент-Витрина.
Защита витрины данных Поставщика от неоптимальных запросов.
Сокращение объёма ответов.
Сокращение количества передаваемых запросов от Потребителей.
Повышение скорости развития услуг ЕПГУ.

1.3. Задачи СМЭВ QL сервера

Основные задачи СМЭВ QL сервера:

Формирование API и модели данных витрины .
Приём REST-запросов от Потребителей через Агент СМЭВ4.
Формирование простых SQL-запросов к витрине.
Формирование распределенных запросов к нескольким витринам.
Формирование и передача ответа Потребителю.
Проверка и формирование цифровых подписей ответов.
Описание и исполнение при вызове модели машины состояний.
Нотификация подписчиков при изменении данных витрины.
Предоставление внешним клиентам OpenAPI для управления.

1.4. Место СМЭВ QL сервера в ИТ-ландшафте

СМЭВ QL сервер взаимодействует со следующими компонентами ПОДД:

Агент СМЭВ4.
Сервис исполнения запросов ядра витрины данных.
Сервер криптографии (Notarius).
Сервис формирования документов.

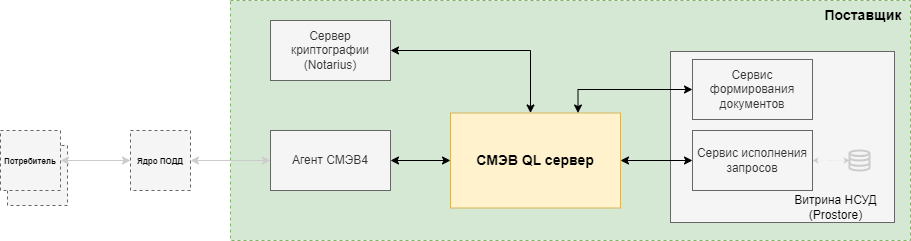

Рисунок - 1.3 Схема взаимодействия СМЭВ QL Сервера с компонентами ПОДД

1.5. Язык и синтаксис

1.5.1. Моделирование

Для моделирования документного слоя данных в спецификации выбран язык разметки YAML.

1.5.2. Запросы и ответы

Для написания запросов, а также в качестве сериализатора ответов, спецификация определяет использование JSON.

1.6. Типизация

Фактические типы данных наследуют типы данных JSON (включая NULL):

string;
number;
object;
array;
boolean;
null.

1.6.1. Типы данных в модели и приведение типов

В описании модели допускается указание фактического типа данных атрибута ресурса вторым элементом массива type. Указание является опциональным, по умолчанию подразумевается неограниченный STRING.

Пример из описания модели:

fields:
  id:
    name: Идентификатор записи
    type:
      - number
      - SHORT
    length: 20
    nullable: not NULL
    key: PRIMARY

В качестве второго уточняющего типа следует применять типы НСУД:

STRING;
DOUBLE;
FLOAT;
BOOLEAN;
BYTE (не поддерживается на витрине);
BINARY;
BIG_DECIMAL (не поддерживается на витрине);
LONG;
INTEGER;
SHORT;
DATE;
TIME;
TIMESTAMP.

1.7. Моделирование данных

Модели данных описываются в формате YAML в папке проекта models согласно спецификации СМЭВ QL.

Структура базовой модели приведена в Базовая модель данных.

Структура базовой модели приведена в Модель данных.

Примечание

Заливка данных через через модуль RESt-Uploader и DATA-Uploader не предусматривают параллельную заливку в датамарты вместе с другими инструментами. Параллельная заливка данных в те же датамарты вручную или средствами ETL приведет к конфликту в работе с дельтами и к ошибкам соответственно.

1.8. Метрики

Для обеспечения возможности сбора информации о работе СМЭВ QL Сервера реализован набор метрик, обеспечивающий формирование показателей:

время исполнения входящих запросов;
количество успешных / не успешных выполнений входящих запросов;
время исполнения исходящих запросов или обращений к СПО;
количество успешных / не успешных выполнений исходящих запросов или обращений к СПО.

Пример по подключению журналирования.

Пример по подключению мониторинга.
