4. Установка программы

Примечание

Установка витрины данных производится без необходимости доступа к сети Интернет для скачивания компонент.

4.1. Установка ПО конфигурации Стандарт

4.1.1. Порядок установки

Проверить соответствие серверов техническим характеристикам (см. раздел Требования к серверам конфигурации Стандарт).
Выполнить предварительные действия перед установкой программы (см. раздел Предварительные действия).
Установить на серверы, в соответствующем порядке, следующее программное обеспечение:

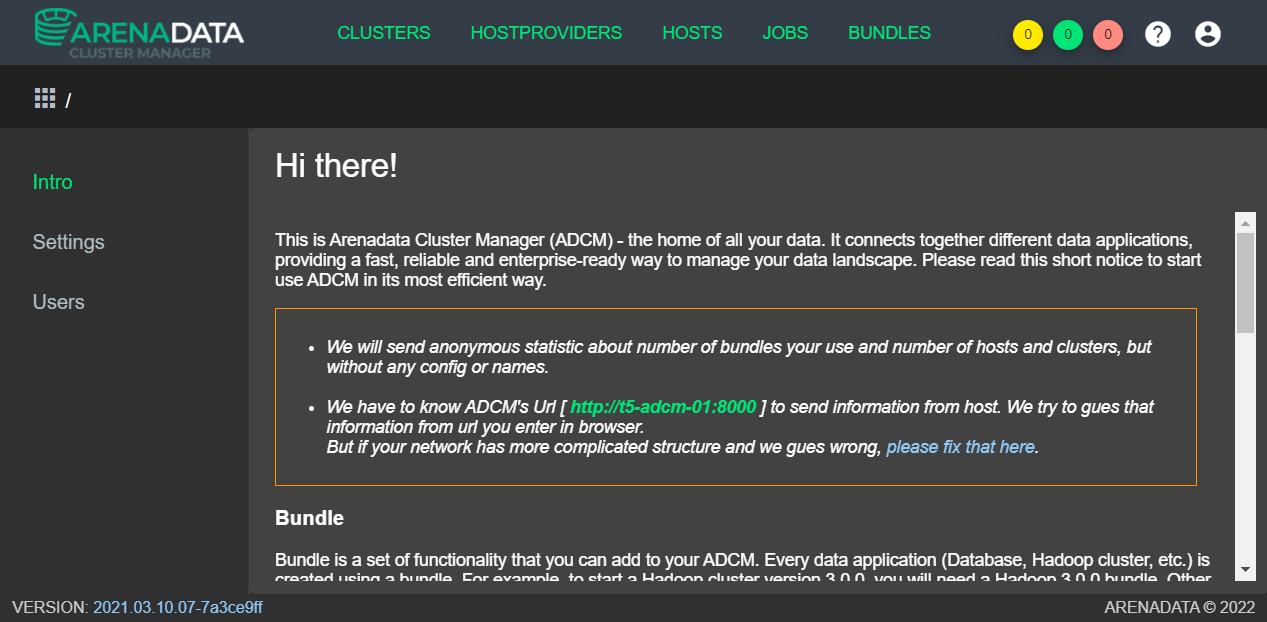

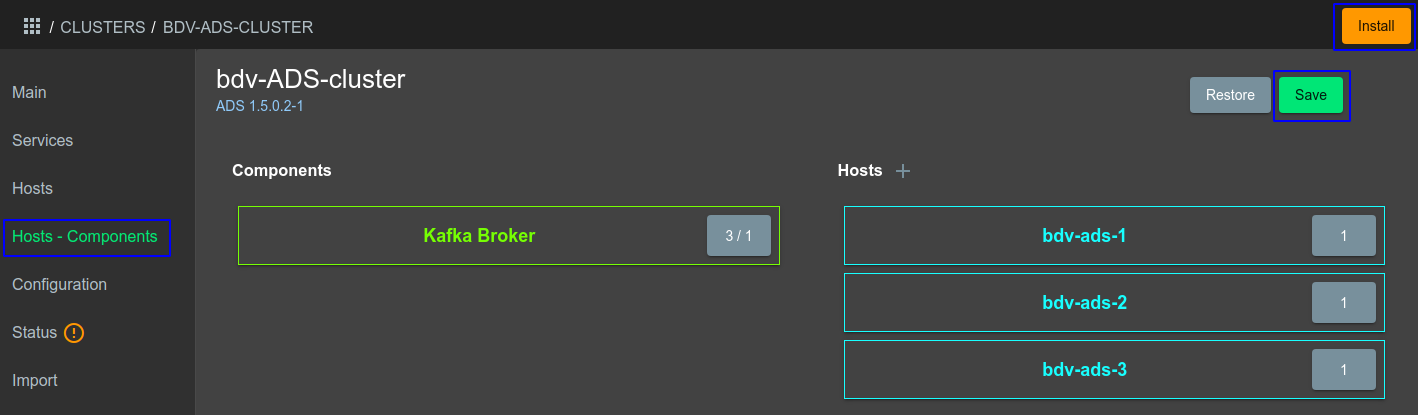

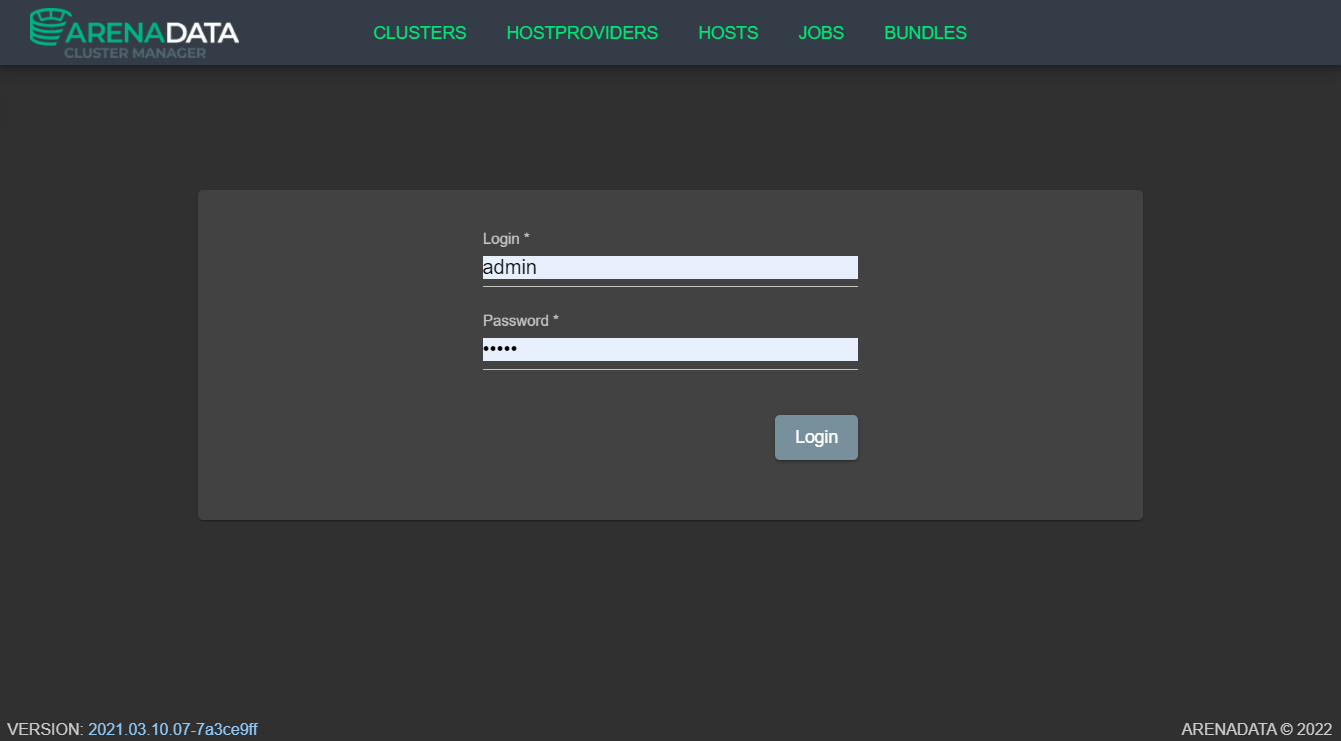

Arenadata Cluster Manager (ADCM) - при условии использования CentOS 7.9;

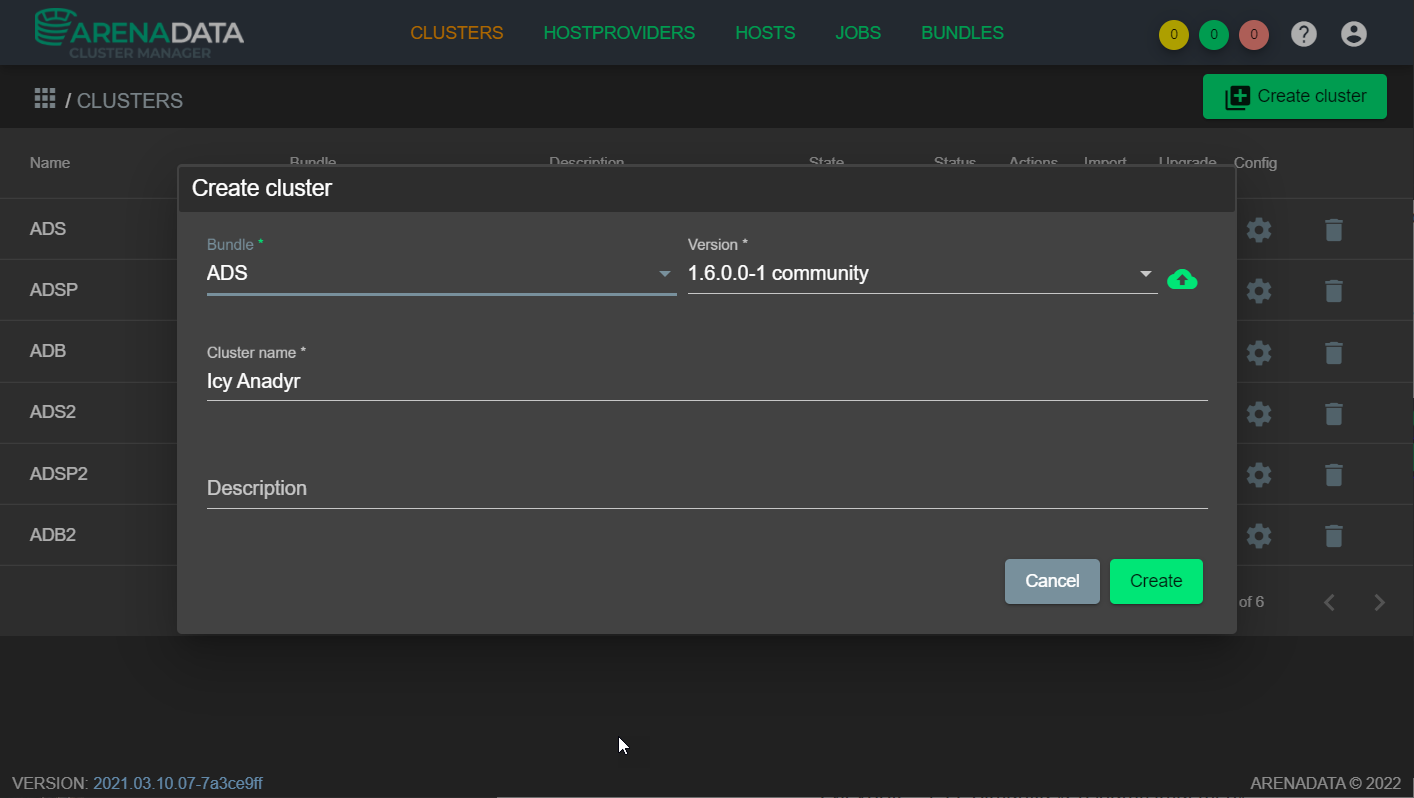

Arenadata Streaming (ADS) - при условии использвания CentOS 7.9;

коннектор Kafka-Postgres;

ProStore;

СМЭВ QL Сервер;

СМЭВ3-адаптер;

СМЭВ4-адаптер - Модуль исполнения запросов;

СМЭВ4-адаптер – Модуль MPPR;

СМЭВ4-адаптер – Модуль MPPW;

СМЭВ4-адаптер – Модуль импорта данных табличных параметров;

СМЭВ4-адаптер – Модуль группировки данных табличных параметров;

СМЭВ4-адаптер – Модуль дефрагментации чанков табличных параметров;

Data-uploader – Модуль исполнения асинхронных заданий;

REST-uploader – Модуль асинхронной загрузки данных из сторонних источников;

СМЭВ4-адаптер – Модуль подписки;

BLOB-адаптер;

Сервис формирования документов;

ETL;

CSV-uploader;

REST-адаптер;

Counter-provider.

Проверить работу всех компонентов программы (см. раздел Проверка программы).

Версии компонентов программы приведены в Состав компонентов в дистрибутиве документа «Техническое описание программы ПО «Витрина данных НСУД»».

Описание настроек модулей приведено в Руководстве администратора ПО «Витрина данных НСУД».

4.1.2. Установка ПО Prostore

Установка Prostore должна осуществляться после установки СУБД и брокера сообщений.

ПО Prostore поставляется в виде дистрибутива с компонентами в jar-файлах.

Процесс установки состоит из следующих действий приведен в разделе Сборка и развертывание документации Prostore.

Примечание

JDBC-driver поставляется совместно с ПО Prostore в релизе Типового ПО «Витрина данных».

4.1.3. Установка СМЭВ QL Сервера

4.1.3.1. Процесс установки

Действия по установке выполняются через SSH консоль технологического пользователя.

Общий процесс установки состоит из следующих действий:

Настроить конфигурацию модуля.
Создать на сервере директорию для загрузки файлов модуля.
Загрузить файлы модуля в созданную директорию.
Запустить модуль.
Проверить установку модуля.

4.1.3.1.1. Настройка конфигурации

Настройка конфигурации выполняется путем редактирования параметров файлов:

application.yaml - конфигурирует поведение сервера;
credentials.yaml - конфигурирует представление сервера.

Пример файлов конфигурации и возможные настройки модуля см. в разделе Конфигурирование сервера Руководства администратора.

4.1.3.1.2. Загрузка JAR-файла на сервер

Для загрузки файла на сервер выполните команду:

scp file.jar user_name@IP:/home/dir

где,

file.jar - название JAR-файла;
user_name - имя пользователя, например, sudo или root;
IP - адрес сервера;
/home/dir - директория на сервере, в которую будет загружен файл.

4.1.4. Установка СМЭВ3-адаптера

4.1.4.1. Установка модуля

Действия по установке выполняются через SSH консоль технологического пользователя.

4.1.4.1.1. Установка КриптоПро

Установка СМЭВ3-адаптера возможна, только если были добавлены ключи (контейнер закрытого ключа) для сервиса КриптоПро.

В случае использования для электронной подписи сервиса КриптоПро, необходимо предварительно выполнить шаги:

скачать КриптоПро JCP (https://www.cryptopro.ru/download?pid=129) для Java JDK на сервер, где будет установлен СМЭВ3–адаптер;
установить загруженное ПО, следуя инструкции и документации на официальном сайте;
получить сертификат для установки от уполномоченных лиц и установить его в КриптоПро.

4.1.4.2. Процесс установки

Модуль СМЭВ3-адаптер поставляется в виде JAR-файла. В поставку также входят следующие файлы:

файл настроек конфигурации модуля СМЭВ3-адаптер application.yml;
файлы для подключения к ProStore: JDBC–драйвер (dtm-jdbc-driver-*.*.*.jar) и commons-lang3-3.12.0.jar;
сконфигурированные pebble-шаблоны.

Общий процесс установки состоит из следующих действий:

Настроить конфигурацию модуля.
Создать на сервере директорию для загрузки файлов модуля.
Загрузить файлы модуля в созданную директорию.
Запустить JAR-файл модуля.
Проверить установку модуля.

4.1.4.2.1. Настройка конфигурации

Настройка конфигурации выполняется путем редактирования параметров файла конфигурации application.yml.

Пример файла application.yml и возможные настройки конфигурации модуля см. в разделе Конфигурация СМЭВ3-адаптер (application.yml) Руководства администратора.

4.1.4.2.2. Добавление папки для загрузки файлов модуля

Создайте на сервере папку, в которую будут загружены файлы модуля, например, /opt/smev3-adapter.

В случае, если ранее была установлена старая версия СМЭВ3-адаптера, сделайте его резервную копию.

4.1.4.2.3. Загрузка файлов на сервер

Загрузите в созданную на предыдущем шаге папку:

JAR-файл модуля;
файл настроек конфигурации модуля СМЭВ3-адаптер (application.yml);
файлы JDBC-драйвер (dtm-jdbc-driver-*.*.*.jar) и commons-lang3-3.12.0.jar для подключения к ProStore;
сконфигурированные pebble-шаблоны.

4.1.4.2.4. Кластеризация модуля

Кластеризация модуля достигается путем запуска копии экземпляра данного модуля. Оптимальным вариантом является использование оркестраторов, например:

Kubernetes;
Openshift;
Docker-swarm;
Nomad.

4.1.5. Установка СМЭВ4-адаптера - Модуля исполнения запросов

4.1.5.1. Процесс установки

Действия по установке выполняются через SSH консоль технологического пользователя.

Общий процесс установки состоит из следующих действий:

Настроить конфигурацию модуля.
Создать на сервере директорию для загрузки файлов модуля.
Загрузить файлы модуля в созданную директорию.
Запустить модуль.
Проверить установку модуля.

4.1.5.1.1. Настройка конфигурации

Настройка конфигурации выполняется путем редактирования параметров файла конфигурации application.yml.

Пример файла application.yml для Модуля исполнения запросов см. в разделе Конфигурация СМЭВ4-адаптера - Модуль исполнения запросов (application.yml) Руководства администратора ПО «Витрина данных НСУД».

Примечание

Значения настроек MYSQL_USER для MariaDB и SUBSCR_DB_USER для Модуля исполнения запросов, а также MYSQL_PASSWORD и SUBSCR_DB_PASS, должны совпадать.

4.1.5.1.2. Кластеризация модуля

Кластеризация модуля достигается путем запуска копии экземпляра данного модуля. Оптимальным вариантом является использование оркестраторов, например:

Kubernetes;
Openshift;
Docker-swarm;
Nomad.

4.1.6. Установка СМЭВ4-адаптера – Модуля MPPR

4.1.6.1. Процесс установки

Общий процесс установки состоит из следующих действий:

Настроить конфигурацию модуля.
Создать на сервере директорию для загрузки файлов модуля.
Загрузить файлы модуля в созданную директорию.
Запустить модуль.
Проверить установку модуля.

4.1.6.1.1. Настройка конфигурации

Настройка конфигурации выполняется путем редактирования параметров файла application.yml, пример которого и возможные настройки конфигурации модуля см. в разделе Конфигурация СМЭВ4-адаптера - Модуль MPPR (application.yml) Руководства администратора ПО «Витрина данных НСУД».

4.1.6.1.2. Загрузка JAR-файла на сервер

Для загрузки файла на сервер выполните команду:

scp file.jar user_name@IP:/home/dir

где,

file.jar - название jar-файла;
user_name - имя пользователя, например, sudo или root;
IP - адрес сервера;
/home/dir - директория на сервере, в которую будет загружен файл.

4.1.6.1.3. Кластеризация модуля

Кластеризация модуля достигается путем запуска копии экземпляра данного модуля. Оптимальным вариантом является использование оркестраторов, например:

Kubernetes;
Openshift;
Docker-swarm;
Nomad.

4.1.7. Установка СМЭВ4-адаптера - Модуля MPPW

4.1.7.1. Установка модуля

Общий процесс установки состоит из следующих действий:

Настроить конфигурацию модуля.
Создать на сервере директорию для загрузки файлов модуля.
Загрузить файлы модуля в созданную директорию.
Запустить модуль.
Проверить установку модуля.

4.1.7.1.1. Настройка конфигурации

Настройка конфигурации выполняется путем редактирования параметров файла application.yml, пример которого и возможные настройки конфигурации модуля см. в разделе см. Конфигурация модуля СМЭВ4-адаптер - Модуль MPPW (application.yml) Руководства администратора ПО «Витрина данных НСУД».

4.1.7.1.2. Добавление папки для загрузки файлов модуля

Создайте на сервере папку, в которую будут загружены файлы модуля, например, /opt/podd-adapter-mppw.

В случае, если ранее была установлена старая версия Модуль MPPW, сделайте его резервную копию.

4.1.7.1.3. Загрузка файлов на сервер

Для загрузки файла на сервер выполните команду:

scp file.jar user_name@IP:/opt/podd-adapter-mppw

где,

file.jar - название jar-файла модуля;
user_name - имя пользователя, например, sudo или root;
IP - адрес сервера;
/opt/podd-adapter-mppw - директория на сервере, в которую будет загружен файл.

4.1.7.1.4. Кластеризация модуля

Кластеризация модуля достигается путем запуска копии экземпляра данного модуля. Оптимальным вариантом является использование оркестраторов, например:

Kubernetes;
Openshift;
Docker-swarm;
Nomad.

4.1.8. Установка СМЭВ4-адаптера – Модуля импорта данных табличных параметров

4.1.8.1. Установка модуля

Действия по установке выполняются через SSH консоль технологического пользователя.

Общий процесс установки состоит из следующих действий:

Настроить конфигурацию модуля.
Создать на сервере директорию для загрузки файлов модуля.
Загрузить файлы модуля в созданную директорию.
Запустить модуль.
Проверить установку модуля.

4.1.8.1.1. Настройка конфигурации

Настройка конфигурации выполняется путем редактирования параметров файла конфигурации application.yml.

Пример файла application.yml и возможные настройки конфигурации модуля см. в разделе Конфигурация модуля СМЭВ4-адаптер - Модуль импорта данных табличных параметров (application.yml) Руководства администратора ПО «Витрина данных НСУД».

4.1.8.1.2. Добавление папки для загрузки файлов модуля

Создайте на сервере папку, в которую будут загружены файлы модуля, например, /opt/podd-adapter-import-tp.

В случае, если ранее была установлена старая версия Модуля импорта данных табличных параметров, сделайте его резервную копию.

4.1.8.1.3. Загрузка файлов на сервер

Для загрузки файла на сервер выполните команду:

scp file.jar user_name@IP:/podd-adapter-import-tp

где,

file.jar - название jar-файла модуля;
user_name - имя пользователя, например, sudo или root;
IP - адрес сервера;
/opt/podd-adapter-import-tp - директория на сервере, в которую будет загружен файл.

4.1.8.1.4. Кластеризация модуля

Кластеризация модуля достигается путем запуска копии экземпляра данного модуля. Оптимальным вариантом является использование оркестраторов, например:

Kubernetes;
Openshift;
Docker-swarm;
Nomad.

4.1.9. Установка СМЭВ4-адаптера – Модуля группировки данных табличных параметров

4.1.9.1. Установка модуля

Действия по установке выполняются через SSH консоль технологического пользователя.

Общий процесс установки состоит из следующих действий:

Настроить конфигурацию модуля.
Создать на сервере директорию для загрузки файлов модуля.
Загрузить файлы модуля в созданную директорию.
Запустить модуль.
Проверить установку модуля.

4.1.9.1.1. Настройка конфигурации

Настройка конфигурации выполняется путем редактирования параметров файла конфигурации application.yml.

Пример файла application.yml и возможные настройки конфигурации модуля см. в разделе Конфигурация модуля СМЭВ4-адаптер – Модуль группировки данных табличных параметров (application.yml) Руководства администратора ПО «Витрина данных НСУД».

4.1.9.1.2. Добавление папки для загрузки файлов модуля

Создайте на сервере папку, в которую будут загружены файлы модуля, например, /opt/podd-adapter-group-tp.

В случае, если ранее была установлена старая версия Модуля группировки данных табличных параметров, сделайте его резервную копию.

4.1.9.1.3. Загрузка файлов на сервер

Для загрузки файла на сервер выполните команду:

scp file.jar user_name@IP:/opt/podd-adapter-group-tp

где,

file.jar - название jar-файла модуля;
user_name - имя пользователя, например, sudo или root;
IP - адрес сервера;
/opt/podd-adapter-group-tp - директория на сервере, в которую будет загружен файл.

4.1.9.1.4. Кластеризация модуля

Кластеризация модуля достигается путем запуска копии экземпляра данного модуля. Оптимальным вариантом является использование оркестраторов, например:

Kubernetes;
Openshift;
Docker-swarm;
Nomad.

4.1.10. Установка СМЭВ4-адаптера – Модуль дефрагментации чанков табличных параметров

4.1.10.1. Установка модуля

Действия по установке выполняются через SSH консоль технологического пользователя.

Общий процесс установки состоит из следующих действий:

Настроить конфигурацию модуля.
Создать на сервере директорию для загрузки файлов модуля.
Загрузить файлы модуля в созданную директорию.
Запустить модуль.
Проверить установку модуля.

4.1.10.1.1. Настройка конфигурации

Настройка конфигурации выполняется путем редактирования параметров файла конфигурации application.yml.

Пример файла application.yml и возможные настройки конфигурации модуля см. в разделе Конфигурация модуля СМЭВ-адаптер - Модуль дефрагментации чанков табличных параметров (application.yml) Руководства администратора ПО «Витрина данных НСУД».

4.1.10.1.2. Добавление папки для загрузки файлов модуля

Создайте на сервере папку, в которую будут загружены файлы модуля, например, /opt/podd-avro-defragmentator.

В случае, если ранее была установлена старая версия модуля СМЭВ4-адаптер - Модуль дефрагментации чанков табличных параметров, сделайте его резервную копию.

4.1.10.1.3. Загрузка файлов на сервер

Загрузите в созданную на предыдущем шаге папку:

JAR-файл модуля;
файл настроек конфигурации модуля СМЭВ4-адаптер - Модуль дефрагментации чанков табличных параметров (application.yml);

Для загрузки файла на сервер выполните команду:

scp file.jar user_name@IP:/opt/podd-avro-defragmentator

где,

file.jar - название JAR-файла модуля;
user_name - имя пользователя, например, sudo или root;
IP - адрес сервера;
/opt/podd-avro-defragmentator - директория на сервере, в которую будет загружен файл.

4.1.11. Установка модуля группировки чанков репликации

4.1.11.1. Процесс установки

Общий процесс установки состоит из следующих действий:

Настроить конфигурацию модуля.
Создать на сервере директорию для загрузки файлов модуля.
Загрузить файлы модуля в созданную директорию.
Запустить модуль.
Проверить установку модуля.

4.1.11.1.1. Настройка конфигурации

Настройка конфигурации выполняется путем редактирования параметров файла application.yml, пример которого и возможные настройки конфигурации модуля см. в разделе Конфигурация Модуля группировки чанков репликации (application.yml) Руководства администратора ПО «Витрина данных НСУД».

4.1.11.1.2. Загрузка JAR-файла на сервер

Для загрузки файла на сервер выполните команду:

scp file.jar user_name@IP:/home/dir

где,

file.jar - название jar-файла;
user_name - имя пользователя, например, sudo или root;
IP - адрес сервера;
/home/dir - директория на сервере, в которую будет загружен файл.

4.1.12. Установка DATA-uploder – Модуля исполнения асинхронных заданий

4.1.12.1. Процесс установки

Действия по установке выполняются через SSH консоль технологического пользователя.

Общий процесс установки состоит из следующих действий:

Настроить конфигурацию модуля.
Создать на сервере директорию для загрузки файлов модуля.
Загрузить файлы модуля в созданную директорию.
Запустить модуль.
Проверить установку модуля.

4.1.12.1.1. Настройка конфигурации

Настройка конфигурации выполняется путем редактирования параметров файла конфигурации application.yml.

Пример файла application.yml и возможные настройки конфигурации модуля см. в разделе Конфигурация модуля DATA-Uploader (application.yml) Руководства администратора ПО «Витрина данных НСУД».

4.1.12.1.2. Загрузка JAR-файла на сервер

Для загрузки файла на сервер выполните команду:

scp file.jar user_name@IP:/home/dir

где,

file.jar - название JAR-файла;
user_name - имя пользователя, например, sudo или root;
IP - адрес сервера;
/home/dir - директория на сервере, в которую будет загружен файл.

4.1.13. Установка REST-uploader – Модуля асинхронной загрузки данных из сторонних источников

4.1.13.1. Процесс установки

Действия по установке выполняются через SSH консоль технологического пользователя.

Общий процесс установки состоит из следующих действий:

Настроить конфигурацию модуля.
Создать на сервере директорию для загрузки файлов модуля.
Загрузить файлы модуля в созданную директорию.
Запустить модуль.
Проверить установку модуля.

4.1.13.1.1. Настройка конфигурации

Настройка конфигурации выполняется путем редактирования параметров файла конфигурации application.yml.

Пример файла application.yml и возможные настройки конфигурации модуля см. в разделе Конфигурация модуля REST-Uploader (application.yml) Руководства администратора ПО «Витрина данных НСУД».

4.1.13.1.2. Загрузка JAR-файла на сервер

Для загрузки файла на сервер выполните команду:

scp file.jar user_name@IP:/home/dir

где,

file.jar - название JAR-файла;
user_name - имя пользователя, например, sudo или root;
IP - адрес сервера;
/home/dir - директория на сервере, в которую будет загружен файл.

4.1.14. Установка СМЭВ4-адаптера – Модуля подписки

4.1.14.1. Установка модуля

Действия по установке выполняются через SSH консоль технологического пользователя.

Общий процесс установки состоит из следующих действий:

Настроить конфигурацию модуля.
Создать на сервере директорию для загрузки файлов модуля.
Загрузить файлы модуля в созданную директорию.
Запустить модуль.
Проверить установку модуля.

4.1.14.1.1. Настройка конфигурации

Настройка конфигурации выполняется путем редактирования параметров файла конфигурации application.yml.

Пример файла application.yml и возможные настройки конфигурации модуля см. в разделе Конфигурация модуля СМЭВ4-адаптер - Модуль подписок (application.yml) Руководства администратора ПО «Витрина данных НСУД».

4.1.14.1.2. Добавление папки для загрузки файлов модуля

Создайте на сервере папку, в которую будут загружены файлы модуля, например, /opt/podd-adapter-replicator.

В случае, если ранее была установлена старая версия Модуля подписки, сделайте его резервную копию.

4.1.14.1.3. Загрузка файлов на сервер

Для загрузки файла на сервер выполните команду:

scp file.jar user_name@IP:/opt/podd-adapter-replicator

где,

file.jar - название JAR-файла модуля;
user_name - имя пользователя, например, sudo или root;
IP - адрес сервера;
/opt/podd-adapter-replicator - директория на сервере, в которую будет загружен файл.

4.1.14.1.4. Кластеризация модуля

Кластеризация модуля достигается путем запуска копии экземпляра данного модуля. Оптимальным вариантом является использование оркестраторов, например:

Kubernetes;
Openshift;
Docker-swarm;
Nomad.

4.1.15. Установка BLOB-адаптера

4.1.15.1. Установка модуля

Модуль BLOB-адаптер поставляется в виде jar-файла.

Общий процесс установки состоит из следующих действий:

Настроить конфигурацию модуля.
Создать на сервере директорию для загрузки файлов модуля.
Загрузить файлы модуля в созданную директорию.
Запустить jar-файл модуля.
Проверить установку модуля.

4.1.15.1.1. Настройка конфигурации

Настройка конфигурации выполняется путем редактирования параметров файла конфигурации application.yml.

Пример файла application.yml и возможные настройки конфигурации модуля см. Конфигурация BLOB-адаптера (application.yml) Руководства администратора ПО «Витрина данных НСУД».

4.1.15.1.2. Добавление папки для загрузки файлов модуля

Создайте на сервере папку, в которую будут загружены файлы модуля, например, /opt/blob-adapter. В случае, если ранее была установлена старая версия модуля BLOB-адаптер, сделайте его резервную копию.

4.1.15.1.3. Загрузка файлов на сервер

Загрузите в созданную на предыдущем шаге папку:

jar-файл модуля;
файл настроек конфигурации модуля BLOB-адаптер (application.yml).

4.1.16. Установка Сервиса формирования документов

4.1.16.1. Установки модуля

Действия по установке выполняются через SSH консоль технологического пользователя.

4.1.16.1.1. Установка модуля

Модуль Сервис формирования документов поставляется в виде JAR-файла.

В поставку также входят следующие файлы:

файл настроек конфигурации Сервиса формирования документов (application.yml);
файлы для подключения к Prostore: JDBC-драйвер (dtm-jdbc-driver-*.*.*.jar и commons-lang3-3.12.0.jar).

Общий процесс установки состоит из следующих действий:

Настроить конфигурацию модуля.
Создать на сервере директорию для загрузки файлов модуля.
Загрузить файлы модуля в созданную директорию.
Запустить JAR-файл модуля.
Проверить установку модуля.

4.1.16.1.2. Настройка конфигурации

Настройка конфигурации выполняется путем редактирования параметров файла конфигурации application.yml.

Пример файла application.yml и возможные настройки конфигурации модуля см. в разделе Конфигурация Сервиса Формирования документов (application.yml) Руководства администратора ПО «Витрина данных НСУД».

4.1.16.1.3. Добавление папки для загрузки файлов модуля

Создайте на сервере папку, в которую будут загружены файлы модуля, например, /opt/printable-form-service. В случае, если ранее была установлена старая версия Сервиса формирования документов, сделайте его резервную копию.

4.1.16.1.4. Загрузка файлов на сервер

Загрузите в созданную на предыдущем шаге папку:

JAR-файл модуля;
файл настроек конфигурации модуля Сервис формирования документов (application.yml);
файлы JDBC-драйвер (dtm-jdbc-driver-*.*.*.jar) и commons-lang3-3.12.0.jar для подключения к Prostore.

4.1.16.1.5. Кластеризация модуля

Кластеризация модуля достигается путем запуска копии экземпляра данного модуля. Оптимальным вариантом является использование оркестраторов, например:

Kubernetes;
Openshift;
Docker-swarm;
Nomad.

4.1.17. Загрузка и удаление данных через ETL

4.1.17.1. Общее описание

4.1.17.1.1. Общие положения

Базовый сервис загрузки данных предоставляет возможность асинхронного приёма данных из сторонних источников с целью последующей загрузки их в Витрину данных. Загрузка/обновление данных осуществляется в соответствии с заранее подготовленными Avro-схемами.

Сервис загрузки данных реализуется компонентом ETL, предоставляющей REST API. Доступ к REST API должен осуществляться через Proxy API Datamart Studio. Перед загрузкой необходимо получить токен Proxy API, который в дальнейшем используется для авторизации при операциях, описанных в разделах ниже. При получении ошибки авторизации необходимо повторить авторизацию, получить новый токен и использовать его для дальнейшей загрузки.

Для взаимодействия с REST API (через Proxy API) в продуктивной среде на стороне источника данных требуется использовать сертифицированную версию ОС, а также механизмы, соответствующие требованиям безопасности, установленным для эксплуатации системы (например, через программный продукт Postman).

На стороне источника данных должны соблюдаться следующие требования к механизму взаимодействия:

Запрещается хранение логина и пароля в открытом виде на диске. Логин и пароль должны выгружаться из безопасного хранилища в память ВМ (или контейнера) при старте взаимодействия с Proxy API для дальнейшего использования, сама ВМ должна находиться в закрытом контуре ИС или ведомства.
Рекомендуется реализовать механизм стирания логина и пароля из памяти после успешной аутентификации через Proxy API.

В целях тестирования взаимодействия на тестовой среде может использоваться утилита curl.

4.1.17.2. Особенности реализации

4.1.17.2.1. Основные требования к исходным файлам

Загрузка данных в систему производится в виде сообщений, каждое из которых имеет структуру, представленную на Структура загружаемых сообщений

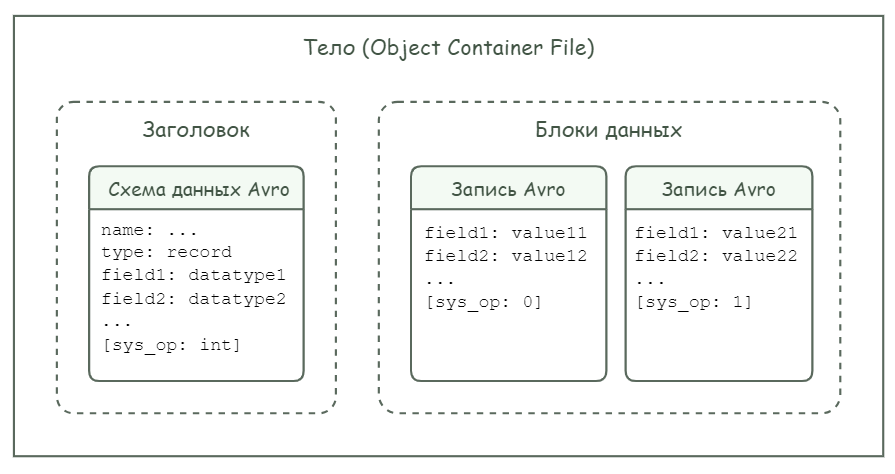

Рисунок - 4.1 Структура загружаемых сообщений

Для успешной загрузки данные должны соответствовать следующим условиям:

Тело сообщения представляет собой файл Avro (Object Container File), который состоит из заголовка и блоков данных.
Заголовок файла содержит схему данных Avro.
Схема данных содержит следующие элементы:
- имя;
- тип “record”;
- перечень полей.
Последним полем схемы должно быть указано служебное поле sys_op с типом данных avro.int.
Каждый блок данных содержит запись, представленную в бинарной кодировке.
Каждая запись содержит перечень полей и их значений.
Состав и порядок полей должны совпадать во всех следующих объектах:
- в схеме данных заголовка файла Avro;
- в наборе загружаемых записей;
- во внешней таблице загрузки (поле sys_op должно отсутствовать);
- в таблице-приемнике данных (поле sys_op должно отсутствовать).

Более подробно про формат данных Avro описано в источнике: https://avro.apache.org/docs/1.10.2/spec.html#Object+Container+Files

Примечание

В загружаемой схеме данных Avro и записях Avro важны порядок и тип полей. Имена полей не сравниваются с именами полей внешней таблицы и таблицы-приемника.

Пример ниже содержит схему данных Avro, используемую для загрузки данных о сотрудниках в таблицу staff.

Для поля date_of_birth указан логический тип Avro, для поля middle_name — элемент union (поле является не обязательным для заполнения, поэтому маркер null выведен в отдельный параметр).

Пример схемы данных Avro:

{
  "name": "staff",
  "type": "record",
  "fields": [
      {
      "name": "id",
      "type": "long"
      },
      {
      "name": "firstname",
      "type": "string"
      },
      {
      "name": "lastname",
      "type": "string"
      },
      {
      "name": "middle_name",
      "type": [
          "null",
          "string"
      ]
      },
      {
      "name": "date_of_birth",
      "type": {
      "logicalType": "timestamp-micros",
      "type": "long"
      }
      },
      {
      "name": "employee_position",
      "type": "string"
      },
      {
      "name": "department_category",
      "type": "long"
      },
      {
      "name": "sys_op",
      "type": "int"
      }
  ]
}

Пример ниже содержит набор записей о сотрудниках, загружаемых в таблицу staff.

Для наглядности примера бинарные данные представлены в JSON-формате.

[
  {
      "id": 1000111,
      "firstname": "Елена",
      "lastname": "Фролова",
      "middle_name": "Андреевна",
      "date_of_birth": 4641084000000000,
      "employee_position": "Менеджер по подбору персонала",
      "department_category": 1,
      "description": "Сотрудники отдела кадров",
      "sys_op": 0
  },
  {
      "id": 1000005,
      "firstname": "Пётр",
      "lastname": "Платонов",
      "middle_name": "",
      "date_of_birth": 5639904000000000,
      "employee_position": "Руководитель отдела кадров",
      "department_category": 1,
      "description": "Сотрудники отдела кадров",
      "sys_op": 0
  }
]

4.1.17.2.2. Особенности реализации ETL

Функциональные особенности реализованного ETL включают в себя следующие пункты:

Генерация первичных ключей записей, передаваемых для загрузки, производится на стороне источника.
Каждая Avro-структура должна содержать данные только для одной таблицы Витрины.
В Avro-структурах данных источник заполняет тип операции sys_op:
- 0 – для добавления новой или обновления существующей записи;
- 1 – для удаления существующей записи (см. пример записей Avro в Основные требования к исходным файлам).
ETL не выполняет преобразования данных, предназначенных для загрузки в Витрину данных.
При выполнении операций, требующих консистентности данных, в рамках одной дельты могут быть только операции одного типа: либо добавления/обновления, либо удаления. При этом в рамках одной дельты первичные ключи всех записей должны быть уникальны.
Не должно быть двух версий одной записи в рамках одной дельты.
Нельзя менять порядок атрибутов в avro-схеме, поскольку данные при загрузке в БД распределяются в соответствии с тем перечнем, который был указан в avro-схеме.

4.1.17.2.3. Получение токена Рroxy API

Этапы настройки Proxy API включают в себя следующие шаги:

Для начала необходимо пройти авторизацию в Datamart Studio. Сделать это можно, направив запрос ниже:

curl -X POST \
'http://<ip-studio>:8088/api/v1/auth_system' \
-d "username=<username>" \
-d "password=<password>" \
-d "organization_ogrn=<organization_ogrn>" \
-d "datamart_mnemonic=<datamart_mnemonic>"

где:

ip-studio — ip-адрес Datamart Studio;
username — имя пользователя IAM;
password — пароль пользователя IAM;
organization_ogrn — ОГРН организации, в рамках которой развёрнута Витрина данных;
datamart_mnemonic — мнемоника Витрины (пример: eduejd##, где ## – номер региона).

Примечание

Безопасность передачи данных по протоколу HTTP обеспечивается защищенной сетью. Требуется обращать внимание на протокол запроса. Если он будет некорректным (например, HTTPS вместо HTTP), то ответ сервера будет содержать ошибку с кодом 500 - InternalServerError.

Пример успешного ответа Datamart Studio на запрос токена представлен ниже:

{
  "access_token": "eyJhbGciOiJSUzI1NiIsInR5cCIgOiAiSldUIiwia2lkIiA6ICI5NGRuNzhOeVF2TjBhRG3NMcUdkc0tTOTNlTWxjNkRwRjZ5V1NXSUo4In0.eyJleHAiOjE2OTMzMTg0NzIsImlhdCI6MTY5MzMxNDg3MiwianRpIjoiYTJkNTQ5NDktZWYwZC00MzA1LWI5OTAtMDIxMTAyZDkzODU2IiwiaXNzIjoiaHR0cHM6Ly9rYy5kYXRhbWFydC5ydS9yZWFsbXMvc3R1ZGlvLWRldiIsInN1YiI6IjE1NjdkYWI3LTc1OTAtNGM0Zi1iNWNhLWYzMmFkOTU1NThjYyIsInR5cCI6IkJlYXJlciIsImF6cCI6InN0dWRpbyIsInNlc3Npb25fc3RhdGUiOiJlMGE0MjJlZC1hNDQxLTQzY2MtYTAxMS01MzNiY2RiNTc5OGQiLCJhY3IiOiIxIiwicmVhbG1fYWNjZXNzIjp7InJvbGVzIjpbInN1cGVyYWRtaW4iLCJhZG1pbiJdfSwic2NvcGUiOiJvcGVuaWQgZW1haWwiLCJzaWQiOiJlMGE0MjJlZC1hNDQxLTQzY2MtYTAxMS01MzNiY2RiNTc5OGQiLCJ1cG4iOiJhZG1pbiIsImVtYWlsX3ZlcmlmaWVkIjp0cnVlLCJhZGRyZXNzIjp7fSwibmFtZSI6ImFkbWluIGFkbWluIiwiZ3JvdXBzIjpbInN1cGVyYWRtaW4iLCJhZG1pbiJdLCJwcmVmZXJyZWRfdXNlcm5hbWUiOiJhZG1pbiIsImdpdmVuX25hbWUiOiJhZG1pbiIsIm9yZ2FuaXphdGlvbl9vZ3JuIjpbIjExMTIyMjMzMzQ0NCIsIjExMTEiXSwiZmFtaWx5X25hbWUiOiJhZG1pbiIsImVtYWlsIjoiYWRtaW5AYWRtaW4uYWRtaW4ifQ.BC3sREXC3nf2LNvBX8SiHKouVGqJVfUBokVJa-B-9YW0zLhnNTs7mGZVOnC-kM-5mWE6bz8du0lvxQqiGpi3HRlAv1eedcGMTf_2TmjhohAaz--zSCdLC5NSmI79r54XYTLORiWKXj5T_AY8efFwWnWgUJ1LEkd5BTQyGSTvaoJkMv7xextA_isx_WoReHC5_-3GznNtcf_hOd2J1CfMHUFjhqMRSxMkIQDPHnspgU6WUz9IeVA1VWKh1GcggqYDtrruigQcl4_f7XeJQKJ49NNVdhjHtywUVbTpEDKYh4FsgAbf3vIPYUVwGWFW0Qm7LgUCpB8UvMQfb4UYZMF4UA",
  "expires_in": 3600,
  "refresh_expires_in": 3600,
  "refresh_token": "eyJhbGciOiJIUzI1NiIsInR5cCIgOiAiSldUIiwia2lkIiA6ICJmYmMzOWNmNi1kZTRkLTQ2YWEtYTAwZi1iZGU3ZmFkNTJmNTgifQ.eyJleHAiOjE2OTMzMTg0NzIsImlhdCI6MTY5MzMxNDg3MiwianRpIjoiYWIxN2M0MzQtZGI4Yi00N2QwLTkyM2YtMTFiYmM3NzBiNmE4IiwiaXNzIjoiaHR0cHM6Ly9rYy5kYXRhbWFydC5ydS9yZWFsbXMvc3R1ZGlvLWRldiIsImF1ZCI6Imh0dHBzOi8va2MuZGF0YW1hcnQucnUvcmVhbG1zL3N0dWRpby1kZXYiLCJzdWIiOiIxNTY3ZGFiNy03NTkwLTRjNGYtYjVjYS1mMzJhZDk1NTU4Y2MiLCJ0eXAiOiJSZWZyZXNoIiwiYXpwIjoic3R1ZGlvIiwic2Vzc2lvbl9zdGF0ZSI6ImUwYTQyMmVkLWE0NDEtNDNjYy1hMDExLTUzM2JjZGI1Nzk4ZCIsInNjb3BlIjoib3BlbmlkIGVtYWlsIiwic2lkIjoiZTBhNDIyZWQtYTQ0MS00M2NjLWEwMTEtNTMzYmNkYjU3OThkIn0.SI6Tb6CJ5HIHwzETOyJZ-2nTLibGNq7JEQwW07fY-2M",
  "token_type": "Bearer",
  "id_token": "eyJhbGciOiJSUzI1NiIsInR5cCIgOiAiSldUIiwia2lkIiA6ICI5NGRuNzhOeVF2TjBhRGtvX3NMcUdkc0tTOTNlTWxjNkRwRjZ5V1NXSUo4In0.eyJleHAiOjE2OTMzMTg0NzIsImlhdCI6MTY5MzMxNDg3MiwiYXV0aF90aW1lIjowLCJqdGkiOiI5NDM1ZDE3NS00MzE2LTQyN2QtODlkYi1lYTJkOWJlZjJmNWIiLCJpc3MiOiJodHRwczovL2tjLmRhdGFtYXJ0LnJ1L3JlYWxtcy9zdHVkaW8tZGV2IiwiYXVkIjoic3R1ZGlvIiwic3ViIjoiMTU2N2RhYjctNzU5MC00YzRmLWI1Y2EtZjMyYWQ5NTU1OGNjIiwidHlwIjoiSUQiLCJhenAiOiJzdHVkaW8iLCJzZXNzaW9uX3N0YXRlIjoiZTBhNDIyZWQtYTQ0MS00M2NjLWEwMTEtNTMzYmNkYjU3OThkIiwiYXRfaGFzaCI6Ik9UZzZoUFQtWjhhWHR1Yjl1VV91LWciLCJhY3IiOiIxIiwic2lkIjoiZTBhNDIyZWQtYTQ0MS00M2NjLWEwMTEtNTMzYmNkYjU3OThkIiwidXBuIjoiYWRtaW4iLCJlbWFpbF92ZXJpZmllZCI6dHJ1ZSwiYWRkcmVzcyI6e30sIm5hbWUiOiJhZG1pbiBhZG1pbiIsImdyb3VwcyI6WyJzdXBlcmFkbWluIiwiYWRtaW4iXSwicHJlZmVycmVkX3VzZXJuYW1lIjoiYWRtaW4iLCJnaXZlbl9uYW1lIjoiYWRtaW4iLCJvcmdhbml6YXRpb25fb2dybiI6WyIxMTEyMjIzMzM0NDQiLCIxMTExIl0sImZhbWlseV9uYW1lIjoiYWRtaW4iLCJlbWFpbCI6ImFkbWluQGFkbWluLmFkbWluIn0.K372NBffA3xtsxyM3hixr5GF1ouHNdr8DFMBYnGQ-t-REbYcwOymvs-D-HYEsmaUhkCWjKSeLM9taLmAPloSt2hb8xN_VG4s-gc_yvGs_aHkUehTqddjGMislPyAlydzCaDVxQ5Px-TplsDzIAwm5P0V23LDU3qwnVxVR7P3Dbxi5YB84_38zjClNrDWt9YOxnPMCzDT4fnBjGXkDcQZoHo5jsbFP_K5ymugsYEumKIZyekbY_l_A-XkRcTM6SMTRhKLAvQ3lq2YguLm2LFF3e-PrGsaEymeS-Peuff5qJw5Vf9r3_nD3APCivVc0Kunl8miRpr3lsZgSAp-xi3Jow",
  "not-before-policy": 0,
  "session_state": "e0a422ed-a441-43cc-a011-533bcdb5798d",
  "scope": "openidemail"
}

С полученным токеном послать запрос для подключения к API инсталляции приложения типового ПО Витрины данных для выбранной организации:

curl -X <method>
'http://<ip-studio>:8088/api/v1/secure/<organization_ogrn>/<datamart_mnemonic>/<installation_name>/<installation_id>/<request_path>' \
-H "Authorization: Bearer <access_token>" \
-H "<headers>" \
-d "<data>"

где:

ip-studio — ip-адрес Datamart Studio;
organization_ogrn — ОГРН организации, в рамках которой развёрнута Витрина данных;
datamart_mnemonic — мнемоника Витрины (пример: eduejd##, где ## – номер региона);
installation_name — имя инсталляции в целевой Витрине;
installation_id — идентификатор инсталляции (присутствует в её названии);
request_path — URI оригинального API инсталляции;
access_token — токен Proxy API;
headers — заголовки запроса;
data — данные запроса.

4.1.17.3. Загрузка / удаление данных

4.1.17.3.1. Загрузка/ удаление данных

Сначала источник данных формирует и передаёт файлы по REST API, которые накапливаются Компонентом ETL. Далее данные загружаются и вставляются в Витрину данных через внешние таблицы, или удаляются. Статусы обработки каждой операции необходимо отслеживать через Endpoint /status.

Информация о каждом шаге процесса содержится в подразделах ниже.

4.1.17.3.1.1. Начало операции загрузки / удаления согласованных данных (Endpoint – newDelta)

Под Endpoint’ом /newDelta регистрируется новая порция данных. Для того чтобы начать работу с данными, источнику данных необходимо сгенерировать UUID (идентификатор для новой порции данных) и вставить его в запрос c Endpoint’ом /newDelta.

Согласованные данные – это данные для нескольких таблиц, которые должны попасть в Витрину данных за одну операцию вставки (то есть в одной дельте), а значит будут доступны для потребителя одномоментно (такой способ загрузки актуален, когда необходимо обновить данные).

Пример набора данных, который будет загружен или удален в рамках одной дельты представлен ниже:

{
  "requestId": "6B29FC40-CA47-1067-B31D-00DD010662DA",
  "dataSetName": ["product", "stock"]
}

где:

requestId — идентификатор порции изменений (дельты);
dataSetName — массив имен набора данных (product и stock - имена таблиц).

Запрос с Endpoint’ом /newDelta будет иметь вид:

curl -X POST "http://<ip-studio>:8088/api/v1/secure/<organization_ogrn>/<datamart_mnemonic>/<installation_name>/<installation_id>/newDelta" -H "Authorization: Bearer <access_token>" -H 'Content-Type: application/json' -d '{"requestId": "6B29FC40-CA47-1067-B31D-00DD010662DA", "dataSetName": ["product", "stock"]}'

где:

requestId — идентификатор порции изменений (дельты), который был ранее сгенерирован;
dataSetName — имя набора данных (имена таблиц).

Примечание

Данные для обновления/вставки и для удаления должны быть отдельно зарегистрированы в newDelta с разными requestId. Если требуется обновить/вставить данные, то сначала нужно зарегистрировать порцию данных через newDelta с requestId, затем прислать данные с зарегистрированным requestId через endpoint /partOfDelta (описан в Загрузка / удаление согласованных данных (Endpoint – partOfDelta)). Допускается передача как в одном файле одним запросом, так и в двух файлах двумя запросами - это не имеет значения. Главное условие - нужно отправлять только данные на обновление и вставку, и они должны быть уникальны по первичному ключу. Также в них не должно быть одинаковых записей с одним первичным ключом. Пример: отправлены два обновления одной записи (с одинаковым первичным ключом). В этом случае в хранилище Prostore попадет только одна запись, и неизвестно какая, поэтому дублей по первичному ключу отправленных с одним requestId быть не должно!

Чтобы проверить статус выполнения запроса, необходимо направить запрос с Endpoint’ом /status (пример запроса описан в Проверка статусной информации по загрузке / удалению данных (Endpoint – status))

Если обработка запроса завершится успешно, то Витрина данных вернёт JSON-ответ, содержащий статус-сообщение об успешной операции:

{
    "requestId": "6B29FC40-CA47-1067-B31D-00DD010662DA",
    "dataSets": [
    "product",
        "stock"
    ],
    "inDeltaFlag": true,
    "statusCode": "SUCCESS",
    "statusMessage": "Загрузка порции данных успешно завершена"
    "errors": []
}

где:

requestId — идентификатор порции изменений (дельты);
statusCode — код возвращаемого статуса (SUCCESS – запрос выполнен успешно).

Пример JSON-ответа на проверку статуса, завершившегося ошибкой, приведен ниже:

{
    "requestId": "6B29FC40-CA47-1067-B31D-00DD010662DA",
    "statusCode": "REQUESTID_ALREADY_EXIST",
    "statusMessage": "Дельта с requestId = 6B29FC40-CA47-1067-B31D-00DD010662DA уже существует. Статус загрузки дельты: SUCCESS"
}

где:

requestId — идентификатор порции изменений (дельты) который необходимо проверить;
statusCode — код возвращаемого статуса (REQUESTID_ALREADY_EXIST – идентификатор уже существует в БД);
statusMessage — сообщение с описанием кода ошибки.

Примечание

Для удаления записей необходимо зарегистрировать новую дельту во Endpoint’е /newDelta с новым requestId, и по зарегистрированному requestId должны быть присланы только данные на удаление.

4.1.17.3.1.2. Загрузка / удаление согласованных данных (Endpoint – partOfDelta)

На данном шаге выполняется накапливание порции данных, создаётся вставка в Витрину данных по Endpoint’у isLastChunk.

Примечание

Если в процессе загрузки вызван метод newDelta, то текущая загрузка будет прервана и порция не попадет в Витрину данных.

Чтобы отправить последнюю порцию данных для таблицы product, необходимо направить запрос с Endpoint’ом /partOfDelta с указанием dataSetName=product и isLastChunk=true (что означает что данная порция данных - последняя). Обработка и загрузка данных не начнётся, пока не будет направлен такой же запрос, но уже по таблице stock: dataSetName=stock, isLastChunk=true.

Пример запроса на загрузку данных под ранее созданный набор данных:

curl -X POST "http://<ip-studio>:8088/api/v1/secure/<organization_ogrn>/<datamart_mnemonic>/<installation_name>/<installation_id>/partOfDelta" -H "Authorization: Bearer <access_token>" -F upload=@"./product.avro" -F dataSetName=product -F chunkNumber=0 -F isLastChunk=false -F requestId=a6212a7d-4526-4e2d-89a7-9828f380c91d

где:

upload — загружаемый avro-файл (пример avro-файла с данными представлен в разделе 2);
dataSetName — имя набора данных (имя таблицы);
chunkNumber — номер порции dataSet в рамках дельты;
isLastChunk — флаг последней порции dataSet;
requestId — идентификатор порции изменений (дельты).

В результате успешной загрузки при проверке статуса requestId (пример запроса по Endpoint’у /status представлен в Проверка статусной информации по загрузке / удалению данных (Endpoint – status)) на запрос Витрина данных вернёт JSON-ответ, содержащий статус-сообщение об успешной операции.

Пример успешной загрузки:

{
    "requestId": "f3947645-88c8-4044-bd8b-de273f8a8461",
    "statusCode": "SUCCESS",
    "statusMessage": "Порция получена."
}

где:

requestId — идентификатор порции изменений (дельты);
statusCode — статус код результата запроса (SUCCESS - запрос выполнен успешно);
statusMessage — описание статусного сообщения.

Если загрузка прервалась ошибкой, то при проверке статуса requestId (пример запроса по Endpoint’у /status представлен в Проверка статусной информации по загрузке / удалению данных (Endpoint – status)) на запрос Витрина данных вернёт JSON-ответ с описанием ошибки.

Пример загрузки, прерванной ошибкой:

{
    "requestId": "aef2f195-b037-4aaa-b171-f2746511e7e2",
    "dataSets": [
        "stock"
    ],
    "inDeltaFlag": true,
    "statusCode": "ERROR",
    "statusMessage": "Произошла ошибка"
    "errors": [
        {
            "dataSet": "stock",
            "errorType": "INSERT",
            "message": "Ошибка вставки в таблицы: stock"
        }
    ]
}

где:

requestId — идентификатор порции изменений (дельты);
dataSets — массив имен набора данных (имен таблиц где была допущена ошибка);
inDeltaFlag = true — загрузка согласованных данных производилась через endpoint /partOfDetla;
status — статус код результата запроса (ERROR – внутренняя ошибка);
statusMessage — описание статусного сообщения;
errors — массив, ошибки загрузки или парсинга входящих данных;
dataSet — название таблицы где допущена ошибка;
errorType — тип ошибки;
message — описание ошибки.

Примечание

Возможна ситуация, когда после падения ETL приходит запрос с requestId, который был до падения, в данном случае Витрина данных возвращает ошибку со статусом NOT_FOUND. Необходимо снова направить запрос по Endpoint’у /newDelta с новым requestId и начать процесс загрузки заново.

4.1.17.3.1.3. Загрузка / удаление несогласованных данных (Endpoint – data)

Для загрузки несогласованных данных поддерживается возможность накапливания данных, аналогично загрузке согласованных данных, описанной в Загрузка / удаление согласованных данных (Endpoint – partOfDelta).

Несогласованные данные – могут быть вставлены в разных дельтах и будут доступны потребителю постепенно по мере загрузки. Этот способ подходит для первоначальной загрузки, когда еще нет потребителей.

Вставка в Витрину данных выполнится после накопления порции или по флагу isLast, который используется для последней порции данных. Флаг isLast подаёт сигнал для завершения формирования дельты, для того чтобы выполнить вставку накопленных данных и закрыть транзакцию.

Пример запроса:

curl -X POST "http://<ip-studio>:8088/api/v1/secure/<organization_ogrn>/<datamart_mnemonic>/<installation_name>/<installation_id>/data" -H "Authorization: Bearer <access_token>" -F upload=@"./product.avro" -F dataSetName=product -F isLast=false -F requestId=a6212a7d-4526-4e2d-89a7-9828f380c91d

где:

upload — загружаемый avro-файл (пример avro-файла с данными представлен в Основные требования к исходным файлам);
dataSetName — имя набора данных (имя таблицы);
isLast — флаг последней порции данных (сигнал для завершения формирования дельты, для того чтобы выполнить вставку накопленных данных и закрыть транзакцию.);
requestId — идентификатор порции изменений (дельты).

В результате успешной операции при проверке статуса запроса по Endpoint’у /status (пример запроса описан в Проверка статусной информации по загрузке / удалению данных (Endpoint – status)) Витрина данных вернёт JSON-ответ, содержащий статус-сообщение:

{
    "requestId": "6B29FC40-CA47-1067-B31D-00DD010662DA",
    "statusCode": "SUCCESS",
    "statusMessage": "Порция получена."
}

где:

requestId — идентификатор порции изменений (дельты);
statusCode — статус код результата запроса (SUCCESS - запрос выполнен успешно);
statusMessage — описание статусного сообщения.

Если загрузка прервалась ошибкой, то при проверке requestId (пример запроса по Endpoint’у /status представлен в Проверка статусной информации по загрузке / удалению данных (Endpoint – status)) Витрина данных вернёт JSON-ответ с описанием ошибки.

Пример JSON-ответа:

{
    "requestId": "6B29FC40-CA47-1067-B31D-00DD010662DA",
    "statusCode": "NOT_FOUND",
    "statusMessage": "Не найдена дельта с requestId = 6B29FC40-CA47-1067-B31D-00DD010662DA"
}

где:

requestId — идентификатор порции изменений (дельты);
statusCode — статус код результата запроса (NOT_FOUND - данные по requestId были утеряны в результате остановки сервиса, необходимо зарегистрировать новую дельту и снова загрузить данные);
statusMessage — описание статусного сообщения.

4.1.17.3.1.4. Описание возвращаемых кодов

Таблица 4.5 Описание возвращаемых кодов
Наименование	Код	Описание
EMPTY_ATTACHMENT	400	Нет файла вложения
ERROR	500	Внутренняя ошибка
NOT_FOUND	400	Данные не найдены, либо были утеряны в результате остановки сервиса
PROCESSING	400	Идет обработка данных
REQUESTID_ALREADY_EXIST	400	`requestId` уже зарегистрирован
SUCCESS	200	Успешное выполнение
UNREGISTERED_DATASETNAME	400	Незарегистрированный набор данных
WRONG_ENDPOINT	400	`requestId` зарегистрирован для другого Endpoint’а

4.1.17.4. Проверка статусной информации по загрузке

4.1.17.5. Проверка статусной информации по загрузке / удалению данных (Endpoint – status)

В данном разделе производится проверка статусной информации из сервисных таблиц по requestId.

Пример запроса:

Curl -X GET "http://<ip-studio>:8088/api/v1/secure/<organization_ogrn>/<datamart_mnemonic>/<installation_name>/<installation_id>/status/<requestId>" -H "Authorization: Bearer <access_token>"

где:

requestId — UUID идентификатор порции изменений (дельты).

Пример ответа на такой запрос представлен ниже.

{
    "requestId": "13f2475e-f3dc-4c9e-b2f6-3a98320261f1",
    "inDeltaFlag": false,
    "dataSets": [
        "stock"
    ],
    "status": "ERROR",
    "statusMessage": "Произошла ошибка",
    "errors": [
        {
            "dataSet": "stock",
            "errorType": "PARCING",
            "message": "Неверно указан тип поля count_pieces: LONG. Ожидается: INTEGER"
        },
        {
            "dataSet": "stock",
            "errorType": "PARCING",
            "message": "Неверно указан тип поля product_id: LONG. Ожидается: INTEGER"
        }
    ]
}

где:

requestId — UUID идентификатор порции изменений (дельты);
inDeltaFlag = false — загрузка несогласованных данных производилась через endpoint /data;
dataSets — массив имен набора данных (имен таблиц где была допущена ошибка);
status — статус код результата запроса (NOT_FOUND, PROCESSING, ERROR, SUCCESS);
statusMessage — описание статусного сообщения;
errors — массив, ошибки загрузки или парсинга входящих данных;
dataSet — название таблицы где допущена ошибка;
errorType — тип ошибки;
message — описание ошибки.

4.1.17.6. Работа с вложениями через S3

4.1.17.6.1. Работа с вложениями через S3

4.1.17.6.1.1. Загрузка данных в хранилище (Endpoint – uploadAttachment)

Перед загрузкой источнику данных необходимо сгенерировать UUID (идентификатор для новой порции данных) и вставить его в запрос с Endpoint’ом /uploadAttachment. При совпадении имен вложений в хранилище, вложение перезаписывается. Пример запроса на загрузку вложения в хранилище представлен ниже:

curl -X POST "http://<ip-studio>:8088/api/v1/secure/<organization_ogrn>/<datamart_mnemonic>/<installation_name>/<installation_id>/uploadAttachment" -H "Authorization: Bearer <access_token>" -F upload=@"document.pdf" -F requestId=13f2475e-f3dc-4c9e-b2f6-3a98320261f1 -F name=Doc_1

где:

upload — путь до загружаемого файла-вложения;
requestId — UUID идентификатор запроса;
name — уникальное имя вложения.

После успешной загрузки при проверке по Endpoint’у /status (пример запроса описан в Проверка статусной информации по загрузке / удалению данных (Endpoint – status)) Витрина данных вернёт JSON-ответ, содержащий статус-сообщение:

{
    "requestId": "13f2475e-f3dc-4c9e-b2f6-3a98320261f1",
    "statusCode": "UPDATED",
    "statusMessage": "Файл Doc_1 успешно обновлен."
}

где:

requestId — UUID идентификатор запроса;
statusCode — статус код результата запроса (SUCCESS - запрос выполнен успешно; UPDATED – данные обновлены);
statusMessage — описание статусного сообщения.

Пример неуспешной загрузки после проверки по endpoint’у /status (пример запроса описан в Проверка статусной информации по загрузке / удалению данных (Endpoint – status)) представлен ниже:

{
    "requestId": "13f2475e-f3dc-4c9e-b2f6-3a98320261f1",
    "statusCode": "ERROR",
    "statusMessage": "Произошла ошибка"
}

где:

requestId — UUID идентификатор запроса;
statusCode — статус код результата запроса (ERROR – запрос завершился ошибкой);
statusMessage — описание статусного сообщения.

4.1.17.6.1.2. Удаление данных из хранилища (Endpoint – deleteAttachment)

Для того чтобы удалить вложения из хранилища S3 необходимо направить следующий запрос:

curl -X DELETE "http://<ip-studio>:8088/api/v1/secure/<organization_ogrn>/<datamart_mnemonic>/<installation_name>/<installation_id>/deleteAttachment/Doc_1/requestId/<requestId>" -H "Authorization: Bearer <access_token>"

где:

requestId — UUID идентификатор запроса.

В результате успешного удаления Витрина данных вернёт JSON-ответ, содержащий статус-сообщение:

{
    "requestId": "13f2475e-f3dc-4c9e-b2f6-3a98320261f1",
    "statusCode": "SUCCESS",
    "statusMessage": "Файл Doc_1 успешно удален."
}

где:

requestId — UUID идентификатор запроса;
statusCode — статус код результата запроса (SUCCESS - запрос выполнен успешно);
statusMessage — описание статусного сообщения.

Если удаление завершилось ошибкой, то Витрина данных вернёт JSON-ответ c кодом ошибки:

{
    "requestId": "13f2475e-f3dc-4c9e-b2f6-3a98320261f1",
    "statusCode": "NOT_FOUND",
    "statusMessage": "Файл Doc_1 не найден."
}

где:

requestId — UUID идентификатор запроса;
statusCode — статус код результата запроса (NOT_FOUND);
statusMessage — описание статусного сообщения.

4.1.17.6.1.3. Описание возвращаемых кодов

Таблица 4.6 Описание возвращаемых кодов
Наименование	Код	Описание
EMPTY_ATTACHMENT	400	нет файла вложения
ERROR	500	Внутренняя ошибка
SUCCESS	200	Успешное выполнение
UPDATED	200	данные обновлены

4.1.17.7. Маппинг данных

4.1.17.7.1. Маппинг данных (Endpoint – generateMapping)

В данном разделе описывается генерация файла маппинга. Endpoint предназначен для первичной настройки, а также перенастройки сервиса в случае изменения модели данных Витрины.

Файл маппинга генерируется источником данных в формате Kotlin-script. В файле описана модель данных Витрины данных в виде структуры объектов Kotlin (table, column). Объекты table описывают таблицы, каждый из них содержит имя таблицы и список колонок в том порядке, в котором они созданы в Витрине. Объекты column описывают колонки, каждый из них содержит имя колонки, тип данных, признак обязательности (nullable), признак первичного ключа.

Файл используется сервисом для описания модели данных и валидации входящих данных. Выполняются следующие проверки:

проверяется соответствие состава полей входящей avro-структуры составу полей, описанных в файле маппинга;
проверяется соответствие порядка полей входящей avro-структуры порядку полей, описанных в файле маппинга;
проверяется соответствие типов данных полей входящей avro-структуры типам полей, описанных в файле маппинга. Для полей с установленным признаком обязательности (nullable = false) выполняется проверка на null.

При вызове Endpoint’а /generateMapping сервис генерирует файл на основе информации о модели, полученной из развернутой Витрины данных. Файл складывается сервисом на диск, а также возвращается в ответе на вызов.

Пример запроса на генерацию маппинга представлен ниже:

curl -X GET "http://<ip-studio>:8088/api/v1/secure/<organization_ogrn>/<datamart_mnemonic>/<installation_name>/<installation_id>/generateMapping/aef2f195-0001-4aaa-b171-f2746511e889" -H "Authorization: Bearer <access_token>"

Результат Витрина данных вернёт в формате Kotlin-script:

import ru.supercode.mapping.common.ColumnType.*
import ru.supercode.mapping.mapper.dsl.mappingAvro
mappingAvro {
    table("product") {
        column("id", INTEGER) { nullable = false; primary = true; }
        column("name", STRING) { nullable = false; }
    }
    table("stock") {
        column("product_id", INTEGER) { nullable = false; primary = true; }
        column("count_pieces", INTEGER) { nullable = false; }
    }
}

4.1.17.8. Валидация данных

4.1.17.8.1. Валидация данных

Валидация порции данных производится в момент обработки и вставки.

Примечание

Помимо валидации данных осуществляется валидация параметров запроса. Во всех Endpoint’ах requestId должен быть в формате UUID.

В случае ошибок при валидации результат будет возвращен при вызове Endpoint’а /status.

Ошибки, возникающие в процессе обработки Endpoint’а /newDelta:

отклоняются запросы, которые получены в момент обработки порции данных (statusCode: PROCESSED);
если пустой параметр dataSetName;
прислан запрос с уже зарегистрированным requestId и statusCode данного requestId не равен NOT_FOUND или WAIT_DATA.

Ошибки, возникающие в процессе обработки Endpoint’а /partOfDelta:

прислан запрос с незарегистрированным requestId;
прислан запрос с уже зарегистрированным requestId и statusCode данного requestId не равен NOT_FOUND или WAIT_DATA;
прислан запрос с requestId зарегистрированным для Endpoint’а /data;
прислан запрос с параметром dataSetName, который не был зарегистрирован в Endpoint’е /newDelta;
нет файла вложения в параметре upload.

Ошибки, возникающие в процессе обработки Endpoint’а /data:

отклоняются запросы, которые получены в момент обработки порции данных (statusCode: PROCESSED);
прислан запрос с незарегистрированным requestId;
прислан запрос с уже зарегистрированным requestId и statusCode данного requestId не равен NOT_FOUND или WAIT_DATA;
прислан запрос с requestId зарегистрированным для Endpoint’а /partOfDelta;
нет файла вложения в параметре upload.

Ошибки, возникающие в процессе обработки Endpoint’а /uploadAttachment:

нет файла вложения в параметре upload.

Ошибки, возникающие в процессе обработки Endpoint’а /generateMapping:

не созданы логические таблицы в схеме.

4.1.18. Установка утилиты Back Manager

4.1.18.1. Установка модуля

Общий процесс установки состоит из следующих действий:

Настроить конфигурацию модуля.
Создать на сервере директорию для загрузки файлов модуля.
Загрузить файлы модуля в созданную директорию.
Запустить модуль.
Проверить установку модуля.

4.1.18.1.1. Настройка конфигурации

Настройка конфигурации выполняется путем редактирования параметров файла application.yml, пример которого и возможные настройки конфигурации модуля см. в разделе см. Конфигурация утилиты Backup manager (application.yml) Руководства администратора ПО «Витрина данных НСУД».

4.1.18.1.2. Добавление папки для загрузки файлов модуля

Создайте на сервере папку, в которую будут загружены файлы модуля, например, /opt/backup-manager.

В случае, если ранее была установлена старая версия утилиты, сделайте его резервную копию.

4.1.18.1.3. Загрузка файлов на сервер

Для загрузки файла на сервер выполните команду:

scp file.jar user_name@IP:/opt/backup-manager

где,

file.jar - название jar-файла модуля;
user_name - имя пользователя, например, sudo или root;
IP - адрес сервера;
/opt/backup-manager - директория на сервере, в которую будет загружен файл.

4.1.19. Установка Apache Airflow

4.1.19.1. Подготовка конфигурации

Клонировать репозиторий Apache Airflow из официального репозитория

git clone https://github.com/apache/airflow.git

Перейти в папку airflow
Создать в папке файл Dockerfile.custom со следующим содержимым

FROM ${BASE_AIRFLOW_IMAGE}
SHELL ["/bin/bash", "-o", "pipefail", "-e", "-u", "-x", "-c"]
USER 0
# Install Java
RUN mkdir -pv /usr/share/man/man1 \\
&& mkdir -pv /usr/share/man/man7 \\
&& curl -fsSL
https://adoptopenjdk.jfrog.io/adoptopenjdk/api/gpg/key/public \|
apt-key add - \\
&& echo 'deb https://adoptopenjdk.jfrog.io/adoptopenjdk/deb/ buster
main' > \\
/etc/apt/sources.list.d/adoptopenjdk.list \\
&& apt-get update \\
&& apt-get install --no-install-recommends -y \\
adoptopenjdk-8-hotspot-jre \\
&& apt-get autoremove -yqq --purge \\
&& apt-get clean \\
&& rm -rf /var/lib/apt/lists/\*
# Установка JDR 1.8
ENV JAVA_HOME=/usr/lib/jvm/adoptopenjdk-8-hotspot-jre-amd64
USER ${AIRFLOW_UID}
# Установка компонента apache.spark
RUN pip install --upgrade pip \\
&& pip install --no-cache-dir --user 'apache-airflow[apache.spark]'

4.1.19.2. Установка Apache Airflow

Установка Apache Airflow выполняется с помощью Docker. Установка Docker описана в разделе Установка Arenadata Cluster Manager (ADCM).

Создайте новый образ в Docker, в той же директории, где расположен файл Dockerfile.custom:

docker build . \\
--build-arg BASE_AIRFLOW_IMAGE="apache/airflow:2.0.1-python3.8" \\
-f Dockerfile.java8 \\
-t airflow:2.0.1-python3.8-custom

Скачать файл docker-compose.yaml с официального сайта Airflow https://Airflow.apache.org/docs/apache-airflow/2.0.1/docker-compose.yaml
Установить docker-compose.yaml через SSH-консоль технологического пользователя.

Выдать права на исполнение файла

sudo chmod +x /usr/local/bin/docker-compose

Запустить sudo

ln -s /usr/local/bin/docker-compose /usr/bin/docker-compose

Проверить корректность установки

$ docker-compose --version
docker-compose version 1.28.6, build 1110ad01

Перейти в директорию с файлом docker-compose.yml:

cd ~/direct

Инициализировать компоненты

docker-compose up airflow-init

Запустить сервисы с новым образом

docker-compose up
AIRFLOW_IMAGE_NAME=apache/airflow:2.0.1-python3.8-custom

4.1.20. Установка Apache Spark

Установка Docker описана в разделе Установка Arenadata Cluster Manager (ADCM).

4.1.20.1. Подготовка конфигурации

Клонировать репозиторий Apache Airflow из официального репозитория:

git clone https://github.com/big-data-europe/docker-spark.git

Перейти в директорию docker-spark:

cd ~/direct

Выполнить скрипт ./build.sh или вручную последовательно запустить следующие команды

сборка базового образа

docker build -t bde2020/spark-base:3.1.1-hadoop3.2

сборка образа мастер

docker build -t bde2020/spark-master:3.1.1-hadoop3.2

сборка образа воркера

docker build -t bde2020/spark-worker:3.1.1-hadoop3.2

Проверить наличие собранных образов, выполнив команду docker:

REPOSITORY TAG IMAGE ID CREATED SIZE
bde2020/spark-worker 3.1.1-hadoop3.2 05c349b4646f 4 minutes ago 460MB
bde2020/spark-master 3.1.1-hadoop3.2 7918c5357d6d 4 minutes ago 460MB
bde2020/spark-base 3.1.1-hadoop3.2 5430434220d2 4 minutes ago 460MB

4.1.20.2. Установка

Перейти в директорию docker-spark, где располагается файл docker-compose.yml:

cd ~/direct

Запустить Apache Spark командой:

docker-compose up

Проверить командой:

docker ps

В списке запущенных образов должны присутствовать spark-worker и spark-master.

4.1.21. Установка Apache Hadoop

Установка Docker описана в разделе Установка Arenadata Cluster Manager (ADCM).

4.1.21.1. Подготовка конфигурации

Клонировать репозиторий Apache Hadoop из официального репозитория

git clone https://github.com/big-data-europe/docker-hadoop.git

Перейти в папку docker-hadoop

cd ~/direct

Выполнить скрипт make build или вручную последовательно запустить следующие команды:

сборка базового образа

docker build -t bde2020/hadoop-base:master ./base

сборка остальных образов

docker build -t bde2020/hadoop-namenode:master ./namenode
docker build -t bde2020/hadoop-datanode:master ./datanode
docker build -t bde2020/hadoop-resourcemanager:master
./resourcemanager
docker build -t bde2020/hadoop-nodemanager:master ./nodemanager
docker build -t bde2020/hadoop-historyserver:master
./historyserver
docker build -t bde2020/hadoop-submit:master ./submit

Проверить наличие собранных образов:

Выполнить команду docker:

REPOSITORY TAG IMAGE ID CREATED SIZE
bde2020/hadoop-submit master 665a424edc23 9 minutes ago 1.37GB
bde2020/hadoop-historyserver master ff53bf6835e2 9 minutes ago 1.37GB
bde2020/hadoop-nodemanager master c48c47bc840f 9 minutes ago 1.37GB
bde2020/hadoop-resourcemanager master 74fc55d664d2 9 minutes ago 1.37GB
bde2020/hadoop-datanode master f69c6460a292 9 minutes ago 1.37GB
bde2020/hadoop-namenode master 7a8250da8510 9 minutes ago 1.37GB
bde2020/hadoop-base master aeb6500ab4b5 10 minutes ago 1.37GB

4.1.21.2. Процесс установки

Перейти в директорию docker-hadoop, где располагается файл docker-compose.yml

cd ~/direct

Поднять Apache Hadoop командой

docker-compose up

Проверить командой

docker ps

В списке запущенных образов должны присутствовать hadoop-resourcemanager, hadoop-historyserver, hadoop-datanode, hadoop-nodemanager, hadoop-namenode.

4.1.22. Установка Tarantool (Vinyl)

Установка Docker описана в разделе «Установка Arenadata Cluster Manager (ADCM).

4.1.22.1. Подготовка конфигурации

Клонировать репозиторий Tarantool из официального репозитория

git clone https://github.com/tarantool/docker.git

Выполнить сборку согласно инструкции: https://github.com/tarantool/docker#how-to-push-an-image-for-maintainers
Перейти в клонированную директорию docker

cd ~/direct

Выполнить сборку образа docker для Tarantool

export TAG=2
export OS=alpine DIST=3.9 VER=2.8.0
PORT=5200 make -f .gitlab.mk build

Проверить наличие собранных образов командой docker images

REPOSITORY TAG IMAGE ID CREATED SIZE
tarantool/tarantool 2 27f80564ecce 2 minutes ago 298MB

Создать в клонированной директории docker файл docker-compose.yml со следующим содержимым:

version: "3"
services:
tarantool1:
image: tarantool/tarantool:2
container_name: tarantool1
restart: always
networks:
- tarantool_network
ports:
- "3301:3301"
volumes:
- tarantool1_volume:/opt/tarantool
environment:
# https://github.com/tarantool/docker#environment-variables
TARANTOOL_REPLICATION: "tarantool1,tarantool2"
tarantool2:
  image: tarantool/tarantool:2
  container_name: tarantool2
  restart: always
  networks:
  - tarantool_network
  ports:
  - "3302:3301"
  volumes:
  - tarantool2_volume:/opt/tarantool
  environment:
    TARANTOOL_REPLICATION: "tarantool1,tarantool2"
    volumes:
    tarantool1_volume:
    tarantool2_volume:
    networks:
    tarantool_network:
    driver: bridge

4.1.22.2. Процесс установки

Перейти в директорию /docker, где располагается файл docker-compose.yml

cd ~/direct

Пример запуска мастер-мастер репликации:

https://github.com/tarantool/docker#start-a-master-master-replica-set

Поднять Tarantool командой

docker-compose up

Проверить командой

docker ps

В списке запущенных образов должны присутствовать tarantool1 и tarantool2.

4.1.23. Установка CSV-Uploader

4.1.23.1. Процесс установки CSV-uploader

Действия по установке выполняются через SSH консоль технологического пользователя.

Общий процесс установки состоит из следующих действий:

Настроить конфигурацию модуля.
Создать на сервере директорию для загрузки файлов модуля.
Загрузить файлы модуля в созданную директорию.
Запустить модуль.
Проверить установку модуля.

4.1.23.1.1. Настройка конфигурации

Настройка конфигурации выполняется путем редактирования параметров файла конфигурации application.yml.

Пример файла application.yml и возможные настройки конфигурации модуля см. в разделе Конфигурация CSV-uploader (application.yml) Руководства администратора ПО «Витрина данных НСУД».

4.1.23.1.2. Загрузка JAR-файла на сервер

Для загрузки файла на сервер выполните команду:

scp file.jar user_name@IP:/home/dir

где,

file.jar - название JAR-файла;
user_name - имя пользователя, например, sudo или root;
IP - адрес сервера;
/home/dir - директория на сервере, в которую будет загружен файл.

4.1.24. Установка REST-адаптера

Установка сервисов и необходимых сервисных баз данных.

Внимание

Установка данных сервисов выполняется после выполнения действий, описанных в разделе Предварительные действия.

Действия по установке выполняются на сервере ADCM через SSH-консоль технологического пользователя.

4.1.24.1. Установка docker-образов

Установка Docker описана в разделе Установка Arenadata Cluster Manager (ADCM).

Далее необходимо установить образ REST-адаптера, при этом файл образа .tar должен быть загружен через Docker из дистрибутива программы.

Пример команды для установки:

docker image load -i <image_file>

4.1.24.2. Подготовка конфигурации

Для подготовки скриптов необходимо выполнить следующие действия:

Отредактировать переменные в файле application.yml для рабочей среды. Отредактированный файл необходимо поместить в директорию config:

указать корректный путь до целевой БД. Переменная jdbc_url.

Например:

jdbc:{drv_name}://{IP_Host}:{Port}/{db_name}

, где:

drv_name - имя драйвера , берется из описания драйвера базы
IP_Host - ip или имя хоста с базой;
Port - порт, на котором будет слушать сервис. По умолчанию 8080;
db_name - имя базы данных.
указать driver-class-name - имя класса , берется из описания драйвера базы;
указать переменную file_path - наименование файла с описанием запросов, по умолчанию sample.yaml;
Указать переменные execquery - сопоставление operationId из файла с описанием запросов c файлом обработчиком, по умолчанию sample.peb.

4.1.24.3. Процесс установки

Для установки необходимо выполнить следующие действия:

Перейти в директорию с файлом docker-compose.yml:

cd ~/direct

Поднять сервис конечных точек командой:

docker-compose up -d

Проверить установку следующей командой:

docker ps

В списке запущенных образов должен присутствовать rest-adapter.

4.1.25. Установка Counter-provider

4.1.25.1. Процесс установки

Действия по установке выполняются через SSH консоль технологического пользователя.

Общий процесс установки состоит из следующих действий:

Настроить конфигурацию модуля.
Создать на сервере директорию для загрузки файлов модуля.
Загрузить файлы модуля в созданную директорию.
Запустить модуль.
Проверить установку модуля.

4.1.25.1.1. Настройка конфигурации

Настройка конфигурации выполняется путем редактирования параметров файла конфигурации application.yml.

Пример файла application.yml и возможные настройки конфигурации модуля см. в разделе Конфигурация модуля Counter-Provider (application.yml) Руководства администратора ПО «Витрина данных НСУД».

4.1.25.1.2. Загрузка JAR-файла на сервер

Для загрузки файла на сервер выполните команду

scp file.jar user_name@IP:/home/dir

где,

file.jar - название JAR-файла;
user_name - имя пользователя, например, sudo или root;
IP - адрес сервера;
/home/dir - директория на сервере, в которую будет загружен файл.

4.1.26. Установка коннектора Kafka-Postgres

Из полученного дистрибутива ПО скопировать и загрузить в папку kafka-postgres-connector файлы:

kafka-postgres-writer-0.3.0.jar,
kafka-postgres-reader-0.3.0.jar,
kafka-postgres-avro-0.3.0.jar.

Скопировать конфигурационные файлы KAFKA-POSTGRES-WRITER application.yaml и KAFKA-POSTGRES-READER application.yaml в папку kafka-postgres-connector/config.

Конфигурационный файл KAFKA-POSTGRES-WRITER application.yaml:

logging:
level:
    ru.datamart.kafka: ${LOG_LEVEL:DEBUG}
    org.apache.kafka: ${KAFKA_LOG_LEVEL:INFO}

http:
port: ${SERVER_PORT:8096}

vertx:
pools:
    eventLoopPoolSize: ${VERTX_EVENT_LOOP_SIZE:12}
    workersPoolSize: ${VERTX_WORKERS_POOL_SIZE:32}
verticle:
    query:
    instances: ${QUERY_VERTICLE_INSTANCES:12}
    insert:
    poolSize: ${INSERT_WORKER_POOL_SIZE:32}
    insertPeriodMs: ${INSERT_PERIOD_MS:1000}
    batchSize: ${INSERT_BATCH_SIZE:500}
    consumer:
    poolSize: ${KAFKA_CONSUMER_WORKER_POOL_SIZE:32}
    maxFetchSize: ${KAFKA_CONSUMER_MAX_FETCH_SIZE:10000}
    commit:
    poolSize: ${KAFKA_COMMIT_WORKER_POOL_SIZE:1}
    commitPeriodMs: ${KAFKA_COMMIT_WORKER_COMMIT_PERIOD_MS:1000}

client:
kafka:
    consumer:
    checkingTimeoutMs: ${KAFKA_CHECKING_TIMEOUT_MS:10000}
    responseTimeoutMs: ${KAFKA_RESPONSE_TIMEOUT_MS:10000}
    consumerSize: ${KAFKA_CONSUMER_SIZE:10}
    closeConsumersTimeout: ${KAFKA_CLOSE_CONSUMER_TIMEOUT:15000}
    property:
        bootstrap.servers: ${KAFKA_BOOTSTRAP_SERVERS:kafka.host:9092}
        group.id: ${KAFKA_CONSUMER_GROUP_ID:postgres-query-execution}
        auto.offset.reset: ${KAFKA_AUTO_OFFSET_RESET:earliest}
        enable.auto.commit: ${KAFKA_AUTO_COMMIT:false}
        auto.commit.interval.ms: ${KAFKA_AUTO_INTERVAL_MS:1000}

datasource:
postgres:
    database: ${POSTGRES_DB_NAME:test}
    user: ${POSTGRES_USERNAME:dtm}
    password: ${POSTGRES_PASS:dtm}
    hosts: ${POSTGRES_HOSTS:localhost:5432}
    poolSize: ${POSTGRES_POOLSIZE:10}
    preparedStatementsCacheMaxSize: ${POSTGRES_CACHE_MAX_SIZE:256}
    preparedStatementsCacheSqlLimit: ${POSTGRES_CACHE_SQL_LIMIT:2048}
    preparedStatementsCache: ${POSTGRES_CACHE:true}

Конфигурационный файл KAFKA-POSTGRES-READER application.yaml:

logging:
level:
    ru.datamart.kafka: ${LOG_LEVEL:DEBUG}
    org.apache.kafka: ${KAFKA_LOG_LEVEL:INFO}

http:
port: ${SERVER_PORT:8094}

vertx:
pools:
    eventLoopPoolSize: ${VERTX_EVENT_LOOP_SIZE:12}
    workersPoolSize: ${VERTX_WORKERS_POOL_SIZE:32}
verticle:
    query:
    instances: ${QUERY_VERTICLE_INSTANCES:12}

datasource:
postgres:
    database: ${POSTGRES_DB_NAME:test}
    user: ${POSTGRES_USERNAME:dtm}
    password: ${POSTGRES_PASS:dtm}
    hosts: ${POSTGRES_HOSTS:localhost:5432}
    poolSize: ${POSTGRES_POOLSIZE:10}
    preparedStatementsCacheMaxSize: ${POSTGRES_CACHE_MAX_SIZE:256}
    preparedStatementsCacheSqlLimit: ${POSTGRES_CACHE_SQL_LIMIT:2048}
    preparedStatementsCache: ${POSTGRES_CACHE:true}
    fetchSize: ${POSTGRES_FETCH_SIZE:1000}

kafka:
client:
    property:
    key.serializer: org.apache.kafka.common.serialization.ByteArraySerializer
    value.serializer: org.apache.kafka.common.serialization.ByteArraySerializer

4.1.27. Установка Arenadata Cluster Manager (ADCM)

Внимание

При условии установки CentOS 7.9

ADCM – сервер, с которого будет централизованно производиться установка почти всех компонентов программы. Данный компонент обязателен для установки.

ADCM поставляется в docker-контейнерах, поэтому чтобы установить ADCM на сервере должен быть установлен Docker или совместимое программное обеспечение для работы с контейнерами. Текущая версия программного обеспечения несовместима с SELinux.

Подробная инструкция по установке ADCM приведена в официальной документации разработчика: https://docs.arenadata.io/adcm/user/install.html.

Установка ADCM осуществляется пользователем согласно следующим этапам:

Выключить selinux. Для этого в файле /etc/selinux/config установите значение SELINUX=disabled и перезапустить сервер командой reboot now.
Установите Docker для этого используйте следующие команды

yum-config-manager --add-repo
https://download.docker.com/linux/centos/docker-ce.repo
yum install -y containerd.io
yum install -y docker-ce-3:18.09.1-3.el7
systemctl enable docker
systemctl start docker

Установить ADCM в Docker. Для этого используйте следующие команды

docker pull arenadata/adcm:latest
docker create --name adcm -p 8000:8000 -v /opt/adcm:/adcm/data
arenadata/adcm:latest

Запустите ADCM командой

docker start adcm

Убедитесь, что ADCM установлен корректно, для этого перейдите в браузере по адресу http://<ip_of_your_server>.

В случае корректной установки откроется окно «Авторизация» (см. Рисунок - 4.2).

Для авторизации используйте следующие данные:

пользователь - admin;
пароль - admin.

После завершения процедуры авторизации откроется главное окно программы Arenadata Cluster Manager (см. Рисунок - 4.3).

4.1.28. Установка Arenadata Streaming (ADS)

Внимание

При условии установки CentOS 7.9

ADS устанавливается на кластере с помощью ADCM из загруженного установочного пакета (бандла).

Скачать установочный пакет (версия: ads_v1.6.0.0-1) можно с сайта разработчика: https://store.arenadata.io/#products/arenadata_streaming.

Подробная инструкция по установке ADS приведена в официальной документации разработчика:

В данной инструкции описывается установка кластера Kafka и импорт уже установленного кластера Zookeeper.

Для создания кластера необходимо иметь предварительно загруженный бандл (версия: ads_v1.6.0.0-1). В графическом интерфейсе ADCM перейти в раздел CLUSTERS -> Create cluster. Создать кластер (см. Рисунок - 4.4).

Рисунок - 4.4 Создание кластера ADS через графический интерфейс ADCM

В разделе Services графического интерфейса ADCM необходимо добавить сервисы в созданный кластер (см. Рисунок - 4.5). Версии сервисов могут отличаться от указанных на рисунке.

Рисунок - 4.5 Добавление через графический интерфейс ADCM сервисов в созданный кластер

В случае, если Kafka и Zookeeper разворачивается в одном кластере, необходимо добавить сервис Zookeeper.
В разделе Hosts графического интерфейса ADCM указать серверы созданного кластера, на которых будет развёрнуто ПО ADS (см. Рисунок - 4.6).

Рисунок - 4.6 Выбор через графический интерфейс ADCM серверов для развёртывания кластера ADS

В разделе Hosts - Components указать три узла (ноды) Kafka (см Рисунок - 4.7).

Рисунок - 4.7 Выбор через графический интерфейс ADCM узлов Kafka

Указать кластер Zookeeper в разделе Import, в случае если Zookeeper находится на другом кластере (см Рисунок - 4.8).

Рисунок - 4.8 Выбор через графический интерфейс ADCM кластера *Zookeeper* для импорта

Нажмите кнопку Install, чтобы запустить процесс установки. В окне «Дополнительные параметры» нажмите кнопку Run, чтобы выполнить установку (см Рисунок - 4.9).

Рисунок - 4.9 Запуск через графический интерфейс ADCM процесса установки

Проверьте, что установка завершена, для этого:

Проверьте лог-файлы Zookeeper по относительному пути:

/var/log/zookeeper/

Проверьте лог-файл Kafka по относительному пути:

/var/log/kafka/

Проверьте настройки подключения к кластеру Zookeeper с помощью сторонней утилиты KafkaTool (см Рисунок - 4.10).
Проверьте корректность разрешения имен серверов для автоматического определения bootstrap-серверов Kafka. При отсутствии DNS-севера добавьте в локальный hosts адреса Kafka.
Определите путь chroot path, для этого выполните на любом сервере Zookeeper команду:

/usr/lib/zookeeper/bin/zkCli.sh

Далее, выполните команду:

ls /arenadata/cluster

Рисунок - 4.10 Проверка через графический интерфейс ADCM настроек подключения к кластеру Zookeeper

При проверке, в данном руководстве, использовался графический интерфейс приложения Offset Explorer 2.1 (https://www.kafkatool.com/download.html).

4.1.29. Установка компонента сбора данных запросов и ответов Витрины данных

Компонент сбора данных запросов и ответов Витрины данных реализован с целью проведения бизнес-мониторинга ИЭП процессов обработки запросов Типовым ПО «Витрина данных», как в целом, так и в части функционирования отдельных витрин для последующей передачи данных в СЦЛ.

4.1.29.1. Процесс установки

Общий процесс установки состоит из следующих действий:

Настройка логирования модулей.
Установка и настройка Vector.
Установка и настройка HaProxy.
Установка и настройка fluentbit.
Установка ClickHouse.

4.1.29.1.1. Настройка логирования модулей

На стороне модулей СМЭВ4-адаптер, Модуль MPPR, BLOB-адаптер и Сервис формирования документов необходимо настроить формирование логов в формате JSON.

Для этого необоходимо в файле logback.xml включить net.logstash.logback.encoder.LogstashEncoder.

Пример logback.xml:

<?xml version="1.0" encoding="UTF-8"?>
    <configuration>
    <appender name="FILE" class="ch.qos.logback.core.rolling.RollingFileAppender">
        <file>logs/application.log</file>
        <rollingPolicy class="ch.qos.logback.core.rolling.TimeBasedRollingPolicy">
            <!-- daily rollover -->
            <fileNamePattern>logs/application.%d{yyyy-MM-dd}.log</fileNamePattern>
            <!-- keep 30 days' worth of history capped at 3GB total size -->
            <maxHistory>30</maxHistory>
            <totalSizeCap>3GB</totalSizeCap>
        </rollingPolicy>
        <encoder class="net.logstash.logback.encoder.LogstashEncoder" />
    </appender>

    <root level="INFO">
        <appender-ref ref="FILE" />
    </root>
</configuration>

Подробная информация об encoder

4.1.29.1.2. Установка и настройка Vector

Установка производится по официальной документации Vector

Настройка Vector:

Пример настройки source:

json_source:
    type: fluent
    address: 0.0.0.0:24226

Пример фильтрации сообщений, имеющих флаг scl:

scl_tags_filter:
type: filter
inputs:
  - json_source
condition:
  type: "vrl"
  source: |-
    exists(.tags) && includes(array!(.tags), "TYPE_SCL")

Пример парсинга scl-сообщений:

scl_message_remap:
    type: remap
    inputs:
    - scl_tags_filter
    source: |-
    . = parse_json!(.message)

Пример отправки scl-сообщений в Kafka:

podd_agent_sink:
    type: kafka
    inputs:
      - scl_message_remap
    bootstrap_servers: kafka:9092
    topic: "<префикс>.scl.signal"
    acknowledgements: true
    compression: "gzip"
    encoding:
      codec: json
    healthcheck: true

4.1.29.1.3. Установка и настройка HaProxy

Установка производится по официальной документации HaProxy

Для настройки HaProxy в секции backend нужно перечислить список установленных инстансов Vector.

Пример файла haproxy.cfg:

global
    log 127.0.0.1 local2

    chroot /var/lib/haproxy
    pidfile /var/run/haproxy.pid
    maxconn 4000
    user haproxy
    group haproxy
    daemon

    stats socket /var/lib/haproxy/stats

defaults
    mode tcp
    log global
    retries 3

    maxconn 3000

listen stats
    bind                 0.0.0.0:1936
    mode                 http
    stats                enable
    stats                uri /

frontend services
    bind 0.0.0.0:24226
    default_backend services
    mode tcp

backend services
    balance roundrobin
    mode tcp
    server vector01 vector-01:24226
    server vector02 vector-02:24226

4.1.29.1.4. Установка и настройка FluentBit

Установка производится по официальной документации FluentBit.

Далее необходимо настроить FluentBit на чтение файлов с логами приложений.

Пример файла конфигурации fluent-bit.conf:

[SERVICE]
    flush        5
    daemon       off
    log_level    info
    parsers_file parsers.conf
[INPUT]
    name tail
    path <путь до лог файла приложения>
    tag *
    parser json
[OUTPUT]
    name forward
    match *
    host haproxy
    port 24226

Пример файла parsers.conf:

[PARSER]
    Name        json
    Format      json

На этом настройка fluentbit завершена.

4.1.29.1.4.1. Включение / выключение отправки сообщений в СЦЛ

Отправка логов в СЦЛ осуществляется автоматически после корректной настройки компонента.

Для выключения отправки логов можно закомментировать блок podd_agent_sink отправки сообщений в Kafka в настройках Vector.

4.1.29.1.5. Установка и настройка ClickHouse

Установка производится по официальной документации ClickHouse

Пример задания конфигурационных настроек:

clickhouse_default_config:
clickhouse:
   logger:
      level: trace
      log: /var/log/clickhouse-server/clickhouse-server.log
      errorlog: /var/log/clickhouse-server/clickhouse-server.err.log
      size: 1000M
      count: 10
   http_port: 8123
   tcp_port: 9000
   listen_host: 0.0.0.0
   max_connections: 4096
   keep_alive_timeout: 3
   user_directories:
      users_xml:
      path: users.xml
      local_directory:
      path: "{{ clickhouse_root_data_folder }}/access/"
   path: "{{ clickhouse_root_data_folder | add_slash }}"

4.2. Установка ПО конфигурации лайт

Внимание

Перед установкой программы необходимо обязательно выполнить предварительные действия по настройке (см. раздел Предварительные действия).

Состав компонентов дистрибутива и номер версии программы приведены в разделе Состав компонентов в дистрибутиве документа «Техническое описание программы ПО «Витрина данных НСУД»».

Требования к серверному оборудованию, телекоммуникационному оборудованию и каналам связи приведены в Раздел 1 документа «Техническое описание программы ПО «Витрина данных НСУД»».

4.2.1. Настройка конфигурационного файла

Чтобы запустить процесс установки программы с помощью Ansible, необходимо настроить конфигурационный файл. Для этого выполните следующие действия:

Переименовать файл custom.example.yml расположенный в папке ansible/group_vars/ в custom.yml. Для этого выполните команду:

cp -n ansible/group_vars/custom.example.yml ansible/group_vars/custom.yml

В файле custom.yml указать корректные значения для следующих переменных:

server_ip - адреса сервера. Укажите IP-адрес сервера, на который будет установлена программа. Например:

server_ip: "172.16.10.59"

server_user_name - имя пользователя операционной системы. Укажите имя пользователя операционной системы сервера, под которым будет производиться установка программы (см. раздел datamart_user_lite), например:

server_user_name: datamart

podd_kafka_topic_prefix - префикс перед именем топиков для СМЭВ4-агента. Например:

Внимание

В качестве префикса рекомендуется использовать мнемонику витрины. После определения параметра префикса следует обязательно ставить символ . (точка)! Пример: podd_kafka_topic_prefix: "prod_vitrina98."

4.2.2. Установка программы

Для установки программы выполните команду:

docker-ansible-cmd ansible-playbook -i hosts install.yml

Начнется процесс установки программы (см. Рисунок - 4.11):

Установка программы завершена. При успешной установке параметр failed должен иметь значение - 0 (см. Рисунок - 4.11).

Это значит, что все компоненты программы установлены, а необходимые взаимосвязи между ними настроены корректно.

После установки программы следует провести ее проверку.

4.3. Установка системы мониторинга

Для мониторинга состояния работы Типового ПО «Витрина данных» используется связка Grafana + Prometheus.

Prometheus — система мониторинга, обладающая возможностями тонкой настройки метрик. Prometheus используется для отслеживания состояния работы компонентов системы на низком уровне.

Grafana — инструмент с открытым исходным кодом для визуализации данных из различных систем сбора статистики. Grafana используется для представления в графическом виде временных рядов и текстовых данных.

Для Grafana и Prometheus доступны установки как на Bare metal, так и под Docker.

Примечание

Описание настроек системы мониторинга приведено в разделе Настройка сервиса мониторинга документа «Руководство администратора Типового ПО «Витрина данных»».

4.3.1. Установка Prometheus на Bare metal

4.3.1.1. Подготовка сервера

Перед установкой нужно настроить параметры сервера, необходимые для правильно работы системы.

Установить пакеты, нужные для работы:

wget - для загрузки файлов;
tar - для распаковки архивов.

В зависимости от системы, команды будут отличаться.

на CentOS

yum updateinfo
yum install wget tar

на Ubuntu

apt update
apt install wget tar

Проверить, что установлен нужный часовой пояс, описание настройки часового пояса приведено в разделе Выбор часового пояса.
На фаерволе, при его использовании, необходимо открыть порт TCP 9090 — http для сервера Prometheus.

Используя IPtables открыть порт командой:

iptables -I INPUT -p tcp --match multiport --dports 9090 -j ACCEPT

Сохранить правила с помощью iptables-persistent:

на CentOS

service iptables save

на Ubuntu

apt install iptables-persistent
netfilter-persistent save

При использовании CentOS необходимо отключить SELinux, как указано в разделе Отключение SELinux (только для CentOS).

4.3.1.2. Установка Prometheus

Prometheus не устанавливается из репозитория и имеет не простой процесс установки.

Необходимо скачать исходник, создать пользователя, вручную скопировать нужные файлы, назначить права и создать юнит для автозапуска.

4.3.1.2.1. Загрузка

Для загрузки нужно перейти на официальную страницу загрузки, скопировать ссылку на пакет для Linux (желательно, использовать версию LTS) и загрузить пакет командой:

wget https://github.com/prometheus/prometheus/releases/download/v2.45.0/prometheus-2.45.0.linux-amd64.tar.gz

Примечание

Если система вернет ошибку, необходимо установить пакет wget.

4.3.1.2.2. Установка (копирование файлов)

После скачивания архив Prometheus, необходимо его распаковать и скопировать содержимое по разным каталогам.

Создать каталоги, в которые скопировать файлы для Prometheus командой:

mkdir /etc/prometheus /var/lib/prometheus

Распаковать архив командой:

tar -zxf prometheus-*.linux-amd64.tar.gz

Перейти в каталог с распакованными файлами:

cd prometheus-*.linux-amd64

Распределить файлы по каталогам:

cp prometheus promtool /usr/local/bin/
cp -r console_libraries consoles prometheus.yml /etc/prometheus

Выйти из каталога и удалить исходник:

cd .. && rm -rf prometheus-*.linux-amd64/ && rm -f prometheus-*.linux-amd64.tar.gz

4.3.1.2.3. Назначение прав

Создать пользователя, который будет запускать систему мониторинга:

useradd --no-create-home --shell /bin/false prometheus

Примечание

Данная команда создает пользователя Prometheus без домашней директории и без возможности входа в консоль сервера.

Задать владельца для каталогов, которые были созданы ранее:

chown -R prometheus:prometheus /etc/prometheus /var/lib/prometheus

Задать владельца для скопированных файлов:

chown prometheus:prometheus /usr/local/bin/{prometheus,promtool}

4.3.1.2.4. Запуск и проверка

Запусить Prometheus от одноименного пользователя командой:

sudo -u prometheus /usr/local/bin/prometheus --config.file /etc/prometheus/prometheus.yml --storage.tsdb.path /var/lib/prometheus/ --web.console.templates=/etc/prometheus/consoles --web.console.libraries=/etc/prometheus/console_libraries

Система выведет в консоль лог запуска с сообщением в конце:

level=info ts=2019-08-07T07:39:06.849Z caller=main.go:621 msg="Server is ready to receive web requests."

В браузере набрать адрес: http://<IP-адрес сервера>:9090 — в случае успешной установки загрузится консоль Prometheus.

4.3.1.2.5. Автозапуск

Для настройки автоматического старта Prometheus нужно создать новый юнит в systemd.

Открыть консоль сервера, прервать работу Prometheus с помощью комбинации Ctrl + C и создать файл prometheus.service:

vi /etc/systemd/system/prometheus.service

[Unit]
Description=Prometheus Service
Documentation=https://prometheus.io/docs/introduction/overview/
After=network.target

[Service]
User=prometheus
Group=prometheus
Type=simple
ExecStart=/usr/local/bin/prometheus \
--config.file /etc/prometheus/prometheus.yml \
--storage.tsdb.path /var/lib/prometheus/ \
--web.console.templates=/etc/prometheus/consoles \
--web.console.libraries=/etc/prometheus/console_libraries
ExecReload=/bin/kill -HUP $MAINPID
Restart=on-failure

[Install]
WantedBy=multi-user.target

Разрешить автозапуск:

systemctl enable prometheus

Запустить службу:

systemctl start prometheus

Проверить корректность запуска:

systemctl status prometheus

4.3.2. Установка Grafana на Bare metal

Установка на CentOS

Создать файл конфигурации репозитория:

vi /etc/yum.repos.d/grafana.repo

[grafana]
name=grafana
baseurl=https://packages.grafana.com/oss/rpm
repo_gpgcheck=1
enabled=1
gpgcheck=1
gpgkey=https://packages.grafana.com/gpg.key
sslverify=1
sslcacert=/etc/pki/tls/certs/ca-bundle.crt

Установить Grafana командой:

yum install grafana

На вопросы системы, задаваемые в процессе установки нужно будет выбирать ответ: Y.

Установка на Ubuntu

Добавить репозиторий командой:

add-apt-repository "deb https://packages.grafana.com/oss/deb stable main"

Установить ключ для проверки подлинности репозитория Grafana:

wget -q -O - https://packages.grafana.com/gpg.key | apt-key add -

Обновить список портов:

apt update

Установить Grafana:

apt install grafana

На вопросы системы, задаваемые в процессе установки нужно будет выбирать ответ: Y.

4.3.2.1. Настройка брэндмауэра

По умолчанию, Grafana работает на порту 3000.

Для возможности подключиться к серверу нужно открыть данный порт командой:

iptables -A INPUT -p tcp --dport 3000 -j ACCEPT

Сохранить правила с помощью iptables-persistent:

на CentOS

service iptables save

на Ubuntu

netfilter-persistent save

Примечание

Eсли при вводе второй команды система выдаст ошибку, нужно установить пакет командой apt install iptables-persistent.

4.3.2.2. Запуск Grafana

Разрешить автозапуск командой:

systemctl enable grafana-server

Запуск сервиса:

systemctl start grafana-server

4.3.3. Установка Prometheus и Grafana в Docker

Для этого варианта установки необходимо установить Docker.

Описание установки Docker приведено в разделе docker_install.

Для того чтобы установить установить Prometheus и Grafana необходимо создать файл docker-compose.yml со следующим содержимым:

version: '3.3'

networks:
  monitoring:
    driver: bridge

volumes:
  prometheus_data: {}

services:
  grafana:
    image: grafana/grafana-enterprise
    container_name: grafana
    restart: unless-stopped
    ports:
      - 3000:3000
  prometheus:
    image: prom/prometheus:latest
    container_name: prometheus
    restart: unless-stopped
    volumes:
      - ./prometheus.yml:/etc/prometheus/prometheus.yml
      - prometheus_data:/prometheus
    command:
      - '--config.file=/etc/prometheus/prometheus.yml'
      - '--storage.tsdb.path=/prometheus'
      - '--web.console.libraries=/etc/prometheus/console_libraries'
      - '--web.console.templates=/etc/prometheus/consoles'
      - '--web.enable-lifecycle'
    ports:
      - 9090:9090
    networks:
      - monitoring

В примере выше указан путь к корневой папке с которой будет запущен docker-compose файл.

Для Prometheus необходимо указать папку в которой будет располагаться файл конфигурации prometheus.yml. Пример файла приведен в разделе Настройка конфигурационного файла Prometheus.

После этого нужно вернуться на уровень выше, где находится файл docker-compose.yml и выполнить установку командой:

docker-compose up -d

После установки Prometheus будет доступен по адресу http://ip:9090

Веб интерфейс Grafana будет доступен по адресу http://ip:3000.

Для авторизации необходимо ввести логин viewer и пароль viewer.
