1. Общее описание

BLOB-адаптер, программный модуль Витрины данных, предназначен для получения доступа из Витрины данных к BLOB-объектам ведомства.

BLOB-объект - это специальный тип двоичных данных, предназначенный для хранения бинарных файлов: изображений, скан-копий документов, текстовых файлов и т.д.

BLOB-адаптер предоставляет возможность настроить доступ к BLOB-объектам расположенным в Хранилище BLOB-объектов.

Примечание

Хранилище BLOB-объектов располагается на стороне ведомства и не является частью Витрины данных.

BLOB-адаптер предназначен для следующих задач:

настройка доступа в Хранилище BLOB-объектов;
предоставление регламентированного доступа к BLOB-объектам;
получение и отправка запросов на получение BLOB-объектов;
чтение BLOB-объектов;
сохранение BLOB-объектов на FTP-сервере (через СМЭВ3-адаптер).

Взаимодействие с BLOB-объектами возможно через запросы из СМЭВ3 (через СМЭВ3-адаптер) или Агента СМЭВ4. Доступ к считыванию BLOB-объектов производится методом GET по протоколу HTTP/HTTPS (указывается в конфигурации, параметр host) .

2. Общая схема взаимодействия через BLOB-адаптер

3. Взаимодействие через СМЭВ-адаптер

3.1. Схема взаимодействия через СМЭВ-адаптер

Общая схема получения BLOB-объектов через СМЭВ-адаптер выглядит следующим образом:

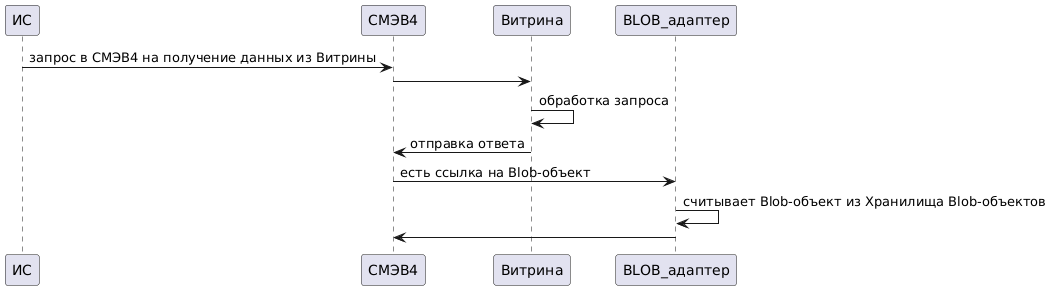

Рисунок - 3.6 Взаимодействие BLOB-адаптера через СМЭВ4-адаптер

3.2. Процесс обработки запроса на получение BLOB-объекта (СМЭВ4-адаптер)

В СМЭВ4 поступает запрос на получение данных из Витрины.
СМЭВ4 отправляет запрос в Витрину.
Витрина данных обрабатывает запрос и отправляет ответ.
СМЭВ4 считывает данные полученные от Витрины. В случае, если в теле запроса содержится ссылка на BLOB-объект (например, изображение), отправляет запрос в BLOB-адаптер на получение этого BLOB-объекта. BLOB-адаптер, считывает ссылку на BLOB-объект и обращается в Хранилище BLOB-объектов на стороне ведомства. После получения BLOB-объекта, возвращает его в СМЭВ4.

4. Взаимодействие через СМЭВ3-адаптер

4.1. Схема взаимодействия через СМЭВ3-адаптер

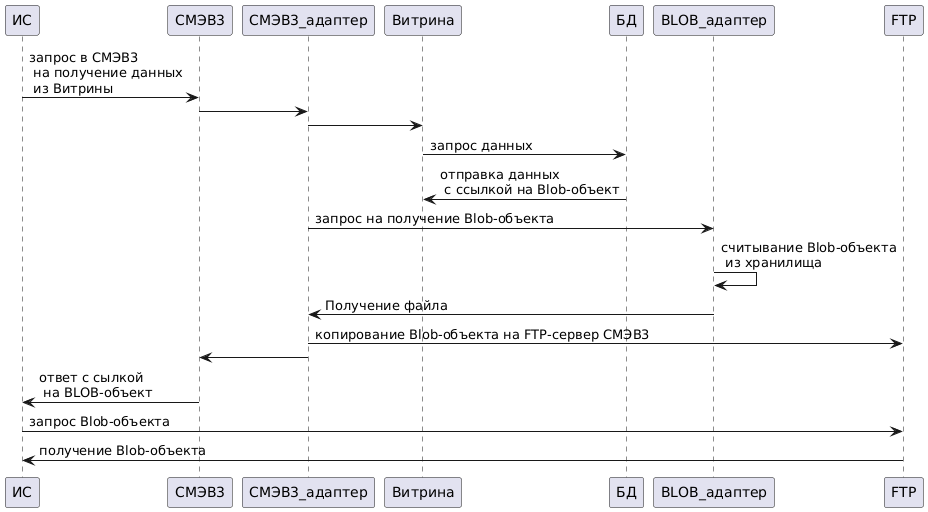

Рисунок - 4.7 Взаимодействие BLOB-адаптера через СМЭВ4

4.2. Процесс обработки запроса на получение BLOB-объекта (через СМЭВ3-адаптер)

Из внешней ИС в СМЭВ4 поступает запрос на получение данных из Витрины.
СМЭВ3-адаптер получает запрос и отправляет его в Витрину.
Витрина обращается к БД, подготавливает ответ на запрос. Если в запросе есть ссылка на BLOB-объект, BLOB-адаптер обращается к Хранилищу BLOB-объектов, копирует BLOB-объект, выкладывает его на FTP-сервер СМЭВ4 и отправляет ссылку на BLOB-объект в Витрину.
После того как BLOB-объект загружен на FTP-сервер СМЭВ4, Витрина отправляет ответ на запрос в СМЭВ4, в котором содержится ссылка на BLOB-объект (сохраненный на FTP-сервере).
После получения ответа внешняя ИС может обратиться по ссылке и скачать BLOB-объект с FTP-сервера СМЭВ4.

5. Требования к серверу BLOB-адаптера

Cледующие файлы не должны контролироваться системой управления конфигурации (при ее наличии), поскольку они должны быть доступны процессу установки для создания и модификации:

/etc/hosts
/etc/selinux/config
/etc/sysctl.conf
файлы директории /usr/lib/systemd/system/
/etc/sysconfig/iptables\*
/etc/firewalld/\*
/etc/docker/\*

Снаружи сервер должен быть доступен по следующим портам:

22 (SSH).

6. Требования к Хранилищу BLOB-объектов

Хранилище BLOB-объектов должно поддерживать регламентированный витриной интерфейс доступа к BLOB-объектам по запросу.

Для корректной работы с Хранилищем BLOB-объектов, необходимо выполнить следующие условия:

Предоставить доступ:
- к таблицам с метаданными по документам, хранилища ведомства;
- к ссылкам на BLOB-объекты (изображения, архивы, pdf-файлы и т.д.) в хранилище ведомства, соответствующие метаданным.
Предоставить связь между ссылками и метаданными, если они разнесены по разным хранилищам.

Примечание

Все обновления ссылок на документы происходят только через ETL, т.е. от Поставщика данных (ведомства) к Витрине. Обновление самих BLOB через витрину, с последующей проливкой в ведомства, не предусмотрено.

7. Требования к предоставляемому интерфейсу Хранилища BLOB-объектов (API-интерфейс)

API-интерфейс реализованный соответственно данной спецификации должен предоставляться Хранилищем BLOB-объектов для возможности успешного взаимодействия с Витриной.

API-интерфейс Хранилища BLOB-объектов должен использовать метод GET, который поддерживается Витриной для получения тела BLOB-объекта из Хранилища BLOB-объектов.

С помощью API-интерфейса отправляется запрос на получение BLOB-объектов.

Считывание BLOB-объекта производится по протоколу HTTP (допустимо HTTPS, указывается в конфигурации файла application.yml, параметр host (см. раздел Конфигурация BLOB-адаптера (application.yml) в документе «Руководство администратора ПО «Витрина данных НСУД»)).
