1. Общее описание
Сервис Формирования документов предназначен для обеспечения возможности формирования документов, в формате XML и PDF, на основе предварительно подготовленных pebble-шаблонов, с возможностью добавления к сформированным документам электронной подписи.
Внимание
Максимальный размер формируемого отчета не должен превышать 2Гб!
Сервис Формирования документов выполняет следующие основные функции:
Прием REST запроса на создание документа в соответствии со сцецификацией модуля;
Запрос необходимых данных для формирования документа в ядре Prostore;
Запрос номера документа в Сервисе генерации уникального номера;
Формирование документа, на основе поступившего в Витрину запроса, в формате:
XML;
PDF.
Отправка сформированных документов на подпись (опционально) в сервис Notarius;
Отправка сформированных и подписанных документов в виде ответа на пришедший запрос;
Публикация данных о модуле.
1.1. Процесс обработки запроса через модуль «Сервис Формирования документов»
Прием REST запроса на создание документа
Запрос на создание документа приходит на эндпоинт POST /report. Форматы запроса и ответа модуля описаны в спецификации OpenAPI модуля.
После получения из ядра СМЭВ4 запрос на создание документа отправляется напрямую Агентом СМЭВ4.
Запрос данных
Запрос необходимых данных для формирования документа в ядре Prostore выполняется pebble-движком, на основе шаблона извлечения данных для
запрашиваемого вида документа. В ответ на запрос данных ядро Prostore возвращает строки данных, в JSON. Если результат не может быть
десериализован как JSON, то работа алгоритма прерывается и в ответ на запрос возвращается ошибка 500 Internal Server Error, тело ответа - пустое.
Запрос номера документа
Запрос номера документа осуществляется вызовом запроса GET /api/{service}/number/{counter} Сервиса генерации уникального номера.
Вызов осуществляет pebble-движок, на основе шаблона формирования извлечения данных для запрашиваемого вида документа.
В адресе запроса service задается полем counter-service.serviceName в настройках модуля, счетчик определяется pebble-шаблоном.
В ответе на запрос возвращается следующий номер счетчика, который используется для нумерации отчета.
Формирование документа
Для формирование документа используются шаблоны формирования, в зависимости от запрашиваемого типа представления: XML или PDF. При этом при формировании PDF используется промежуточная трансформация в HTML, из которого формируется финальный PDF документ.
Внимание
Следует обратить внимание, что при формировании XML-документов используется - присоединенная подпись (подпись содержится в самом XML-документе).
Для PDF-документов - отсоединенная подпись (подпись документа формируется отдельным файлом), т.е. при формировании PDF-документа сгенерируется два файла: PDF-документ и файл электронной подписи для этого документа.
Отправка сформированных документов на подпись
При необходимости подписания документа (представления кроме xml и pdf) осуществляется вызов метода POST/api/v1/sign Агента СМЭВ4.
При этом, в зависимости от представления результата:
xml_sig - присоединенная подпись
Возвращается подписанный фрагмент файла
Модуль пересобирает xml с учетом полученного подписанного фрагмента
pdf_sig - присоединенная подпись
Возвращается подписанный файл
xml_detached_sig, pdf_sig - отсоединенная подпись
Возвращается электронная подпись в формате p7s
Отправка сформированных и подписанных документов
Сформированный и подписанный документ возвращается в качестве ответа на вызов метода POST /report напрямую Агенту СМЭВ4 для отправки в ядро СМЭВ4.
1.2. Общая схема взаимодействия через Сервис формирования документов

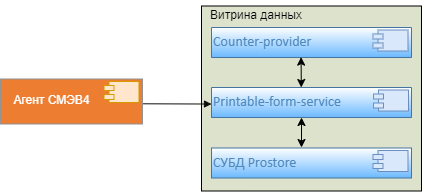

Рисунок - 1.1 Общая схема взаимодействия через «Сервис Формирования документов»
1.3. Примеры шаблонов
1.3.1. Шаблон extract_data.peb
{#формируем sql запрос в переменную passengersquery#}
{% var passengersquery %}
{% if _0 is empty %}
select * from auto_db.passenger limit 10
{% else %}
select * from auto_db.passenger limit {{ _0 }}
{% endif %}
{% endvar %}
{# выполняем sql запрос и помещаем результат выполнения в переменную rows.searchpassenger #}
{{ sql("searchpassenger", passengersquery) }}
{% var json_data %}
{
"passengers": [
{% for p in rows.searchpassenger %}
{# формируем json динамически #}
{% if loop.first %}
{% else %}
,
{% endif %}
{
"id": "{{ p.id }}",
"firstname": "{{ p.firstname }}",
"middlename": "{{ p.middlename }}",
"lastname": "{{ p.lastname }}",
"birthday": "{{ p.birthday }}"
}
{% endfor %}
]
}
{% endvar %}
{#выведем полученный json в неэкранированной форме#}
{{ json_data | raw }}
1.3.2. Шаблон generate_xml.peb
{#соберем xml документ#}
<passengers>
{% for p in _0.passengers %}
<passenger id="{{ p.id }}">
<firstname>{{ p.firstname }}</firstname>
<middlename>{{ p.middlename }}</middlename>
<lastname>{{ p.lastname }}</lastname>
<birthday>{{ p.birthday }}</birthday>
</passenger>
{% endfor %}
</passengers>
1.3.3. Шаблон generate_pdf.peb
{#соберем html документ#}
<html>
<head>
<style>
table, th, td {
border: 1px solid black;
}
</style>
</head>
<body>
<h3>Passengers</h3>
<table>
<tr>
<th>id</th>
<th>firstname</th>
<th>middlename</th>
<th>lastname</th>
<th>birthday</th>
</tr>
{% for p in _0.passengers %}
<tr>
<td>{{ p.id }}</td>
<td>{{ p.firstname }}</td>
<td>{{ p.middlename }}</td>
<td>{{ p.lastname }}</td>
<td>{{ p.birthday }}</td>
</tr>
{% endfor %}
</table>
<body>
</html>
1.4. REST запрос к сервису
openapi: "3.0.2"
info:
title: Printable-form-service
version: "1.0"
description: API сервиса формирования документов
servers:
- url: 'http://localhost:8081'
paths:
/report:
post:
summary: Запрос на формирование документа
tags:
- PrintableForm
operationId: postReport
requestBody:
required: true
content:
application/json:
schema:
$ref: '#/components/schemas/ReportRequest'
responses:
'200':
description: OK
content:
multipart/mixed:
schema:
$ref: '#/components/schemas/ReportResponse'
examples:
xml:
$ref: '#/components/examples/xml'
xml_detached_sig:
$ref: '#/components/examples/xml_detached_sig'
pdf:
$ref: '#/components/examples/pdf'
pdf_sig:
$ref: '#/components/examples/pdf_sig'
'400':
description: Bad Request
content:
application/json:
schema:
$ref: '#/components/schemas/ErrorMessage'
'500':
description: Internal Server Error
content:
application/json:
schema:
$ref: '#/components/schemas/ErrorMessage'
components:
schemas:
ReportRequest:
description: "Тело запроса на формирование документа"
type: object
required:
- requestId
- subRequestId
- datamartMnemonic
- certificate
- reportName
- result
- params
properties:
requestId:
description: "Идентификатор запроса"
type: string
format: uuid
subRequestId:
description: "Идентификатор подзапроса"
type: string
format: uuid
datamartMnemonic:
description: "Мнемоника Витрины данных"
type: string
certificate:
description: "Алиас сертификата"
type: string
reportName:
description: "Название документа, в виде v<версия РЗ>_<мнемоника РЗ>"
type: string
result:
type: array
description: "Массив необходимых представлений документа, подставляется из параметра doctype РЗ"
items:
type: string
enum:
- pdf
- pdf_sig
- xml
- xml_detached_sig
params:
type: array
description: "Массив параметров документа, подставляются из оставшихся параметров РЗ"
items:
type: string
example:
requestId: 9151f21f-43ae-43b4-92f3-f4af67cdf545
subRequestId: 0151f21f-43ae-43b4-92f3-f4af67cdf546
datamartMnemonic: demo_view
certificate: MIIB/AYJKoZIhvcNAQcCoIIB7TCCAekCAQExADALBgkqhkiG9w0BBwGgggHRMIIBzTCCAXigAwIBAgIJANOtR7OLdZp6MAwGCCqFAwcBAQMCBQAwNTELMAkGA1UEBhMCUlUxCzAJBgNVBAoTAlJUMRkwFwYDVQQDDBBibGFzdG9mZl9jYV90ZXN0MB4XDTI0MDYxMzEwMzAxMVoXDTM0MDYxMTEwMzAxMVowLTERMA8GA1UEAwwIaXRvbmVkZXYxCzAJBgNVBAoMAlJUMQswCQYDVQQGEwJSVTBmMB8GCCqFAwcBAQEBMBMGByqFAwICJAAGCCqFAwcBAQICA0MABEBKaYnJXmFy5LaENHYklUpwlZCKtKfT0zrl3ZWWzl617fbfFkx50mZ/TNkMC1bPKw66peyBeiyxH3Ex9GhlhRGNo2owaDAdBgNVHQ4EFgQUkpelMTqUCxHujSJLQlbOI4JXJmwwDgYDVR0PAQH/BAQDAgTwMB8GA1UdIwQYMBaAFG+jo68J8q+Yv7whvdrDSaIFNWUlMBYGA1UdJQEB/wQMMAoGCCsGAQUFBwMCMAwGCCqFAwcBAQMCBQADQQCHGQxmwPCjRNYSNXSYqB40ap5BQBEjaZ8Ortx7iaqH+N1reoNnDG/Mb99Ecm9DjKqsfOiIBpDcTMSm1RSUDYUTMQA=
reportName: v1_printable_form_address
result:
- pdf
params:
- 11
- 0000bcce-fa66-4915-b805-c06e003bc7fb
- Станислав
- Тестович
- Тестов
- 2022-03-14
- Picture_7.jpg
ReportResponse:
type: string
description: "Ответ на запрос из n частей, соответствующих запрошенным представлениям документа"
ErrorMessage:
type: object
required:
- errorMessage
properties:
errorMessage:
description: Сообщение об ошибке
type: string
examples:
xml:
value: |
--9151f21f-43ae-43b4-92f3-f4af67cdf545
Content-Disposition: form-data; name="xml_docType"
Content-Type: text/plain
xml
--9151f21f-43ae-43b4-92f3-f4af67cdf545
Content-Disposition: form-data; name="xml_content"; filename="document_1.xml"
Content-Type: application/xml
Content-Transfer-Encoding: binary
<?xml version="1.0" encoding="UTF-8" standalone="no"?><root>...</root>
--9151f21f-43ae-43b4-92f3-f4af67cdf545--
xml_detached_sig:
value: |
--9151f21f-43ae-43b4-92f3-f4af67cdf545
Content-Disposition: form-data; name="xml_detached_sig_docType"
Content-Type: text/plain
xml_detached_sig
--9151f21f-43ae-43b4-92f3-f4af67cdf545
Content-Disposition: form-data; name="xml_detached_sig_content"; filename="document_1.xml"
Content-Type: application/xml
Content-Transfer-Encoding: binary
<?xml version="1.0" encoding="UTF-8" standalone="no"?><root>...</root>
--9151f21f-43ae-43b4-92f3-f4af67cdf545
Content-Disposition: form-data; name="xml_detached_sig_detached_sign"; filename="xmlSign.p7s"
Content-Type: application/octet-stream
Content-Transfer-Encoding: binary
<file data>
--9151f21f-43ae-43b4-92f3-f4af67cdf545--
pdf:
value: |
--9151f21f-43ae-43b4-92f3-f4af67cdf545
Content-Disposition: form-data; name="pdf_docType"
Content-Type: text/plain
pdf
--9151f21f-43ae-43b4-92f3-f4af67cdf545
Content-Disposition: form-data; name="pdf_content"; filename="pdfFileName.pdf"
Content-Type: application/pdf
Content-Transfer-Encoding: binary
<file data>
--9151f21f-43ae-43b4-92f3-f4af67cdf545--
pdf_sig:
value: |
--9151f21f-43ae-43b4-92f3-f4af67cdf545
Content-Disposition: form-data; name="pdf_sig_docType"
Content-Type: text/plain
pdf_sig
--9151f21f-43ae-43b4-92f3-f4af67cdf545
Content-Disposition: form-data; name="pdf_sig_content"; filename="pdfFileName.pdf"
Content-Type: application/pdf
Content-Transfer-Encoding: binary
<file data>
--9151f21f-43ae-43b4-92f3-f4af67cdf545
Content-Disposition: form-data; name="pdf_sig_detached_sign"; filename="pdfSign.p7s"
Content-Type: application/octet-stream
Content-Transfer-Encoding: binary
<file data>
--9151f21f-43ae-43b4-92f3-f4af67cdf545--
