1. Общее описание
Сервис Формирования документов предназначен для обеспечения возможности формирования документов, в формате XML и PDF, на основе предварительно подготовленных pebble-шаблонов, с возможностью добавления к сформированным документам электронной подписи.
Внимание
Максимальный размер формируемого отчета не должен превышать 2Гб!
Сервис Формирования документов предназначен для решения следующих задач:
формировать документ, на основе поступившего в Витрину запроса, в формате:
XML;
PDF.
отправлять сформированные документы на подпись в сервис Notarius;
отправлять сформированные и подписанные документы в СМЭВ4 в виде ответа на пришедший запрос.
Формат обмена электронными сообщениями описан в разделе Спецификация модуля «Сервис Формирования документов» Приложения 1.
1.1. Процесс обработки запроса через модуль «Сервис Формирования документов»
Запрос на предоставление сформированного документа поступает через Агента СМЭВ4, в топик procedure.query.rq.
СМЭВ4-адаптер считывает запрос из топика и передает его в Сервис Формирования документов. Сервис Формирования документов запускает соответствующий пришедшему типу документа pebble-шаблон, собирает данные из Витрины (Prostore) и формирует на основании этих данных JSON-файл.
Из содержащейся в JSON-файле информации формируется итоговая форма документа. Для этого используется Шаблон generate_xml.peb и Шаблон generate_pdf.peb, предназначенные для генерации документов.
В случае, если электронная подпись не требуется, то PDF-документ сразу пересылается в топик report.rs.
Если требуется электронная подпись:
PDF-документ и публичная часть SSH-ключа (pub) будут отправлены в Сервис электронной подписи. Сервис электронной подписи сформирует для этого PDF-документа файл подписи (p7s) и вернет его в Сервис Формирования документов.
Полученный XML или PDF-файл Сервис Формирования документов отправляет в СМЭВ4-адаптер, в топик report.rs Kafka СМЭВ4-адаптер.
Агент СМЭВ4 проверяет топик и забирает сформированные документы для передачи в СМЭВ4.
Внимание
Следует обратить внимание, что при формировании XML-документов используется - присоединенная подпись (подпись содержится в самом XML-документе).
Для PDF-документов - отсоединенная подпись (подпись документа формируется отдельным файлом), т.е. при формировании PDF-документа сгенерируется два файла: PDF-документ и файл электронной подписи для этого документа.
1.2. Компоненты

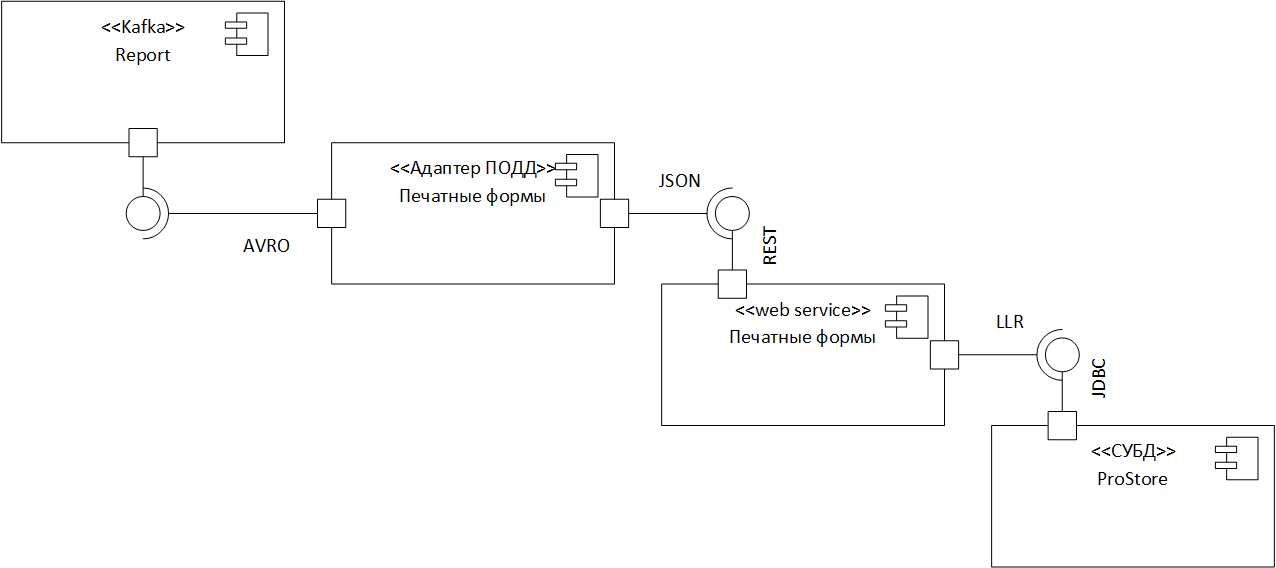

Рисунок - 1.1 Компоненты модуля «Сервис Формирования документов»
1.3. Общая архитектура решения

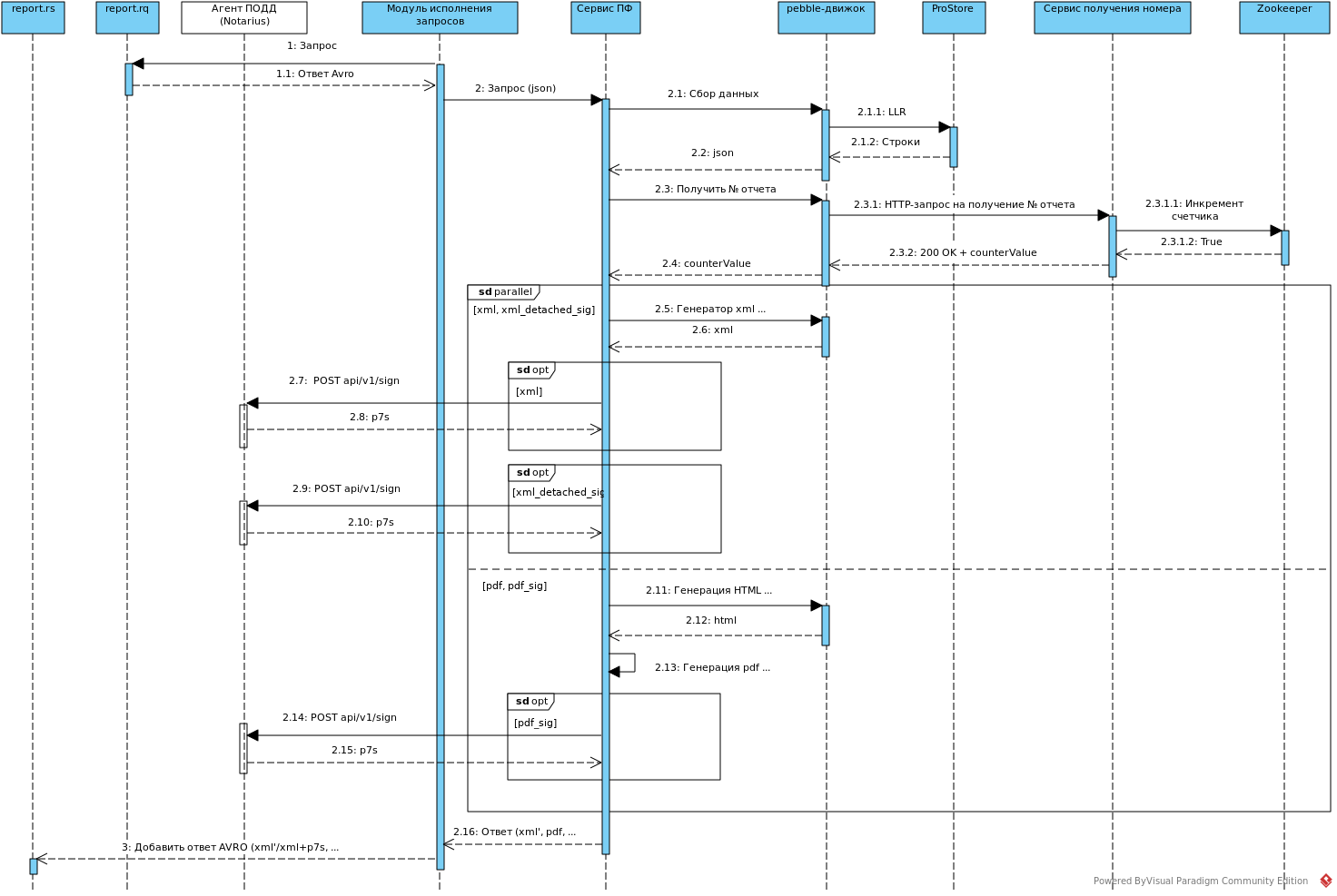

Рисунок - 1.2 Общая схема взаимодействия модуля «Сервис Формирования документов»
1.4. Назначение параметров QueryRequest.parameters[]
Индекс параметра в QueryRequest.parameters[] |
Тип QueryRequest.parameters[].type |
Значение QueryRequest.parameters[].value |
|---|---|---|
0 |
string |
публичная часть сертификата (формат PKCS#7) в кодировке BASE64 |
1 |
string |
Список запрошенных форматов ПФ (через запятую, без учета регистра). Допустимые значения (без кавычек):
«PDF_SIG» - pdf с открепленной ЭП (содержимое «штампика об ЭП» - на ответственности разработчика шаблона для pdf-файла). |
2 |
параметры для формирования запрашиваемой ПФ, зависят от логики формирования ПФ. |
1.5. Примеры шаблонов
1.5.1. Шаблон extract_data.peb
{#формируем sql запрос в переменную passengersquery#}
{% var passengersquery %}
{% if _0 is empty %}
select * from auto_db.passenger limit 10
{% else %}
select * from auto_db.passenger limit {{ _0 }}
{% endif %}
{% endvar %}
{# выполняем sql запрос и помещаем результат выполнения в переменную rows.searchpassenger #}
{{ sql("searchpassenger", passengersquery) }}
{% var json_data %}
{
"passengers": [
{% for p in rows.searchpassenger %}
{# формируем json динамически #}
{% if loop.first %}
{% else %}
,
{% endif %}
{
"id": "{{ p.id }}",
"firstname": "{{ p.firstname }}",
"middlename": "{{ p.middlename }}",
"lastname": "{{ p.lastname }}",
"birthday": "{{ p.birthday }}"
}
{% endfor %}
]
}
{% endvar %}
{#выведем полученный json в неэкранированной форме#}
{{ json_data | raw }}
1.5.2. Шаблон generate_xml.peb
{#соберем xml документ#}
<passengers>
{% for p in _0.passengers %}
<passenger id="{{ p.id }}">
<firstname>{{ p.firstname }}</firstname>
<middlename>{{ p.middlename }}</middlename>
<lastname>{{ p.lastname }}</lastname>
<birthday>{{ p.birthday }}</birthday>
</passenger>
{% endfor %}
</passengers>
1.5.3. Шаблон generate_pdf.peb
{#соберем html документ#}
<html>
<head>
<style>
table, th, td {
border: 1px solid black;
}
</style>
</head>
<body>
<h3>Passengers</h3>
<table>
<tr>
<th>id</th>
<th>firstname</th>
<th>middlename</th>
<th>lastname</th>
<th>birthday</th>
</tr>
{% for p in _0.passengers %}
<tr>
<td>{{ p.id }}</td>
<td>{{ p.firstname }}</td>
<td>{{ p.middlename }}</td>
<td>{{ p.lastname }}</td>
<td>{{ p.birthday }}</td>
</tr>
{% endfor %}
</table>
<body>
</html>
1.6. REST запрос к сервису
1.6.1. Запрос
Endpoint: /report
Request type: GET
Headers:
Content-type: application/json
content schema
{
"$schema": "http://json-schema.org/draft-07/schema#",
"title": "docGenRequest",
"type": "object",
"properties": {
"docName": {
"type": "string"
},
"customerId": {
"type": [
"null",
"string"]
},
"customerOgrn": {
"type": [
"null",
"string"]
},
"queryMnemonic": {
"type": [
"null",
"string"]
},
"parameters": {
"type": "array",
"items": {
"type": "object",
"properties": {
"name": {
"type": "string"
},
"value": {
"type": [
"string",
"number",
"boolean",
"null"
]
},
"mandatory": {
"type": [
"boolean",
"null"
]
},
"regExp": {
"type": [
"string",
"null"
]
}
},
"required": [
"name",
"value"
]
}
}
},
"required": [
"docName",
"parameters"
]
}
1.6.2. Ответ
Ответ должен содержать заголовок с HTTP-кодом ответа и n частей:
Ответ на запрос:
Код ошибки: (200 OK)
Content-type: multipart/mixed
Часть, содержащая сгенерированный XML
Content-Disposition: attachment; name=»xml»; filename=»result.xml»
Content-type: application/xml
Часть, содержащая metadata для XML
Content-Disposition: attachment; name=»xml»; filename=»metadata»
Content-type: text/plain; charset=utf-8
Часть, содержащая сгенерированный PDF
Content-Disposition: attachment; name=»pdf»; filename=»result.pdf»
Content-type: application/pdf
